本文介绍一种交直流电压测电笔，用这种测电笔可测4～220伏的交流或直流电压。当被测电压为交流时，两个LED都亮；当被测电压为直流时，则按被测电压的极性点亮其中一个LED。这些特性都是一般电笔所不具备的。如将该电路装进一笔状的小盒中，即可象一般的电笔那样使用。

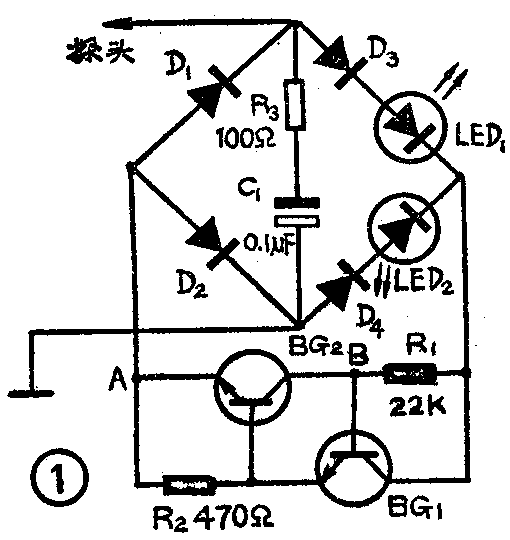

电路分析：图1所示电路中，BG\(_{1}\)、BG2、R\(_{1}\)和R2构成一单向回路电流源，其AB端电压约为1.4伏。当被测电压为交流，且在交流电压正半周时，形成的电流回路是，D\(_{3}\)→LED1→电流源→D\(_{2}\)；在交流电压负半周，形成的电流回路是，D4→LED\(_{2}\)→电流源→D1。电路中，R\(_{3}\)，C1起保护作用，以避免瞬态电压烧坏电路元件。当被测电压是直流时，如探头接正电压，形成的电流回路与测交流电压时的正半周相同；如探头接负电压，形成的电流电路与测交流电压时的负半周相同。
元件选用： LED\(_{1}\)和LED2选用LD601A磷砷化镓红色发光二极管。 D\(_{1}\)～D4选用2CZ55F整流二极管。BG\(_{1}\)、BG2选用正品3DG6B。R\(_{3}\)采用1／4W金属膜电阻，C1的耐压应大于300伏。
图2为该电路的印制电路板。该电路如元件无误，则接好后是无需调试即可工作的。（沙建军）
