这里介绍的是数字钟、钟控收音机中常用的几种数字时钟集成电路。资料来源于美国德克萨斯仪器ASIA有限公司、美国国立半导体公司、日本三洋公司。
本文要介绍的几种电路均为P－MOS大规模集成电路，采用双列直插塑封，配用4位数字显示板。
下面将TMS3450NL的特点与功能详细列出，其它型号与其不同之处分别扼要加以说明，并列出附表以便比较它们的参数。
TMS3450NL
特点：驱动7段LED发光管显示；50／60Hz工作；12／24小时显示；12小时显示中AM（上午）、PM（下午）指示；超前零关断；9分钟打盹报警；预置59分钟（或1小时59分钟）睡眠定时；预置24小时内的报警；使用触摸递增器设置控制；电源失效指示；备用RC振荡器；900Hz乐音输出。
功能说明
50／60Hz输入选择：国内使用的交流电源频率为50Hz，只要将第26脚（50／60Hz选择）接到V\(_{SS}\)即可。如果电源频率为60Hz时，此脚悬空不接。
12／24小时显示选择：将第28脚（12/24小时选择）接到V\(_{SS}\)即可显示24小时格式；此脚悬空不连，可显示12小时格式。
CR输入：停电时，备用电池自动供电，片子内部的时钟振荡器立刻工作，代替50／60Hz输入，控制时间计数器继续计时，但不显示；来电时自动转为交流供电，恢复显示。这样虽然停电，仍能准确地计时。在CR输入端接的R和C的数值，决定片内时钟振荡器的频率。备用振荡器的稳定度为±10％，精度为±10％。
50／60Hz输入：时间计数器的时基由50／60Hz交流电源提供时从此端（第25脚）输入。此端外接的简单的RC滤波电路，能够消除电源电压瞬变的影响，否则容易引起时钟的误记或器件的损坏。
显示模式选择：使用单刀单掷开关可选择四种显示中的一种：时间、秒、报警时间、睡眠时间。
时间设置输入：小时设置和分设置端用来对准时间或设置报警和睡眠时间。在睡眠显示模式时使用小时设置即可将睡眠计数器置位到1小时59分钟，否则将置位到59分钟。
电源失效指示：如果电源断电后又来电，则所有笔划均以1Hz的频率闪烁，而后可用小时设置和分设置输入来还原。
报警输出和报警关输入：如果报警设置与实时时间符合，则此端输出控制外部电路发出以2Hz断续的900Hz乐音。它可持续1小时59分钟，除非它被报警关输入或打盹输入复位，恢复到正常状态。此外还可以通过简单的低通滤波器得到直流输出，作为控制信号使用。
打盹输入：在报警期间，此端输入可暂时关闭报警9分钟，之后报警信号再现；在报警的1小时59分钟内可重复使用。
睡眠定时和输入：通常用于59分钟（或1小时59分钟）时间间隔内自动关收音机。例如预置早6点收音机自动打开，经过59分钟（或1小时59分钟）收音机自动关闭。收音机的关闭也可用打盹输入来手控。
使用极限值
任意脚上所加的电压范围：＋0.3～－15.0V
工作温度 -20°～＋70℃
储存温度 -55°～+150℃
引线最高温度（焊接10秒）300℃
TMS3451NL-R
用于驱动荧光管显示，其它功能与TMS3450完全相同。
LM8560N
功能与TMS3450NL相同。

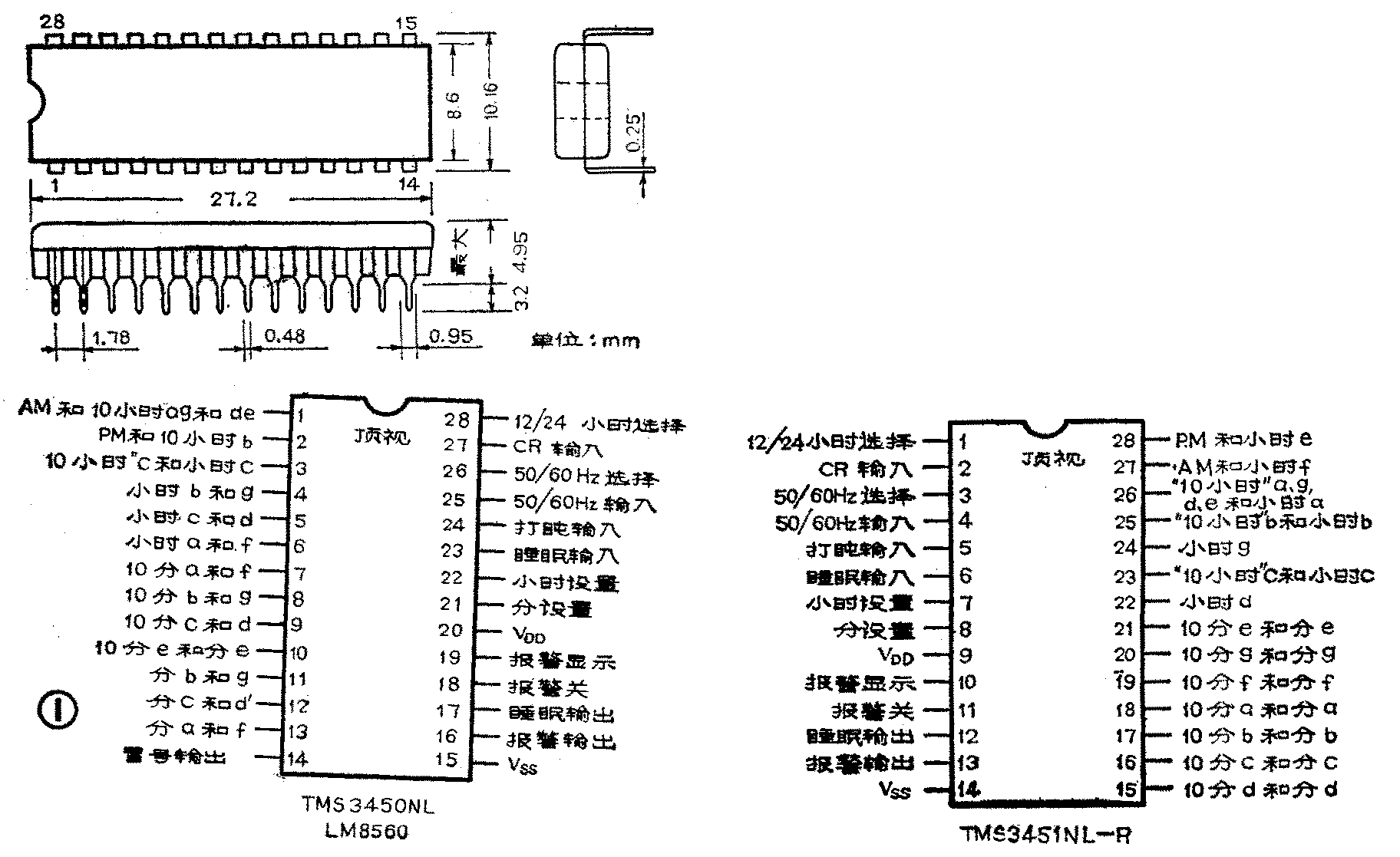

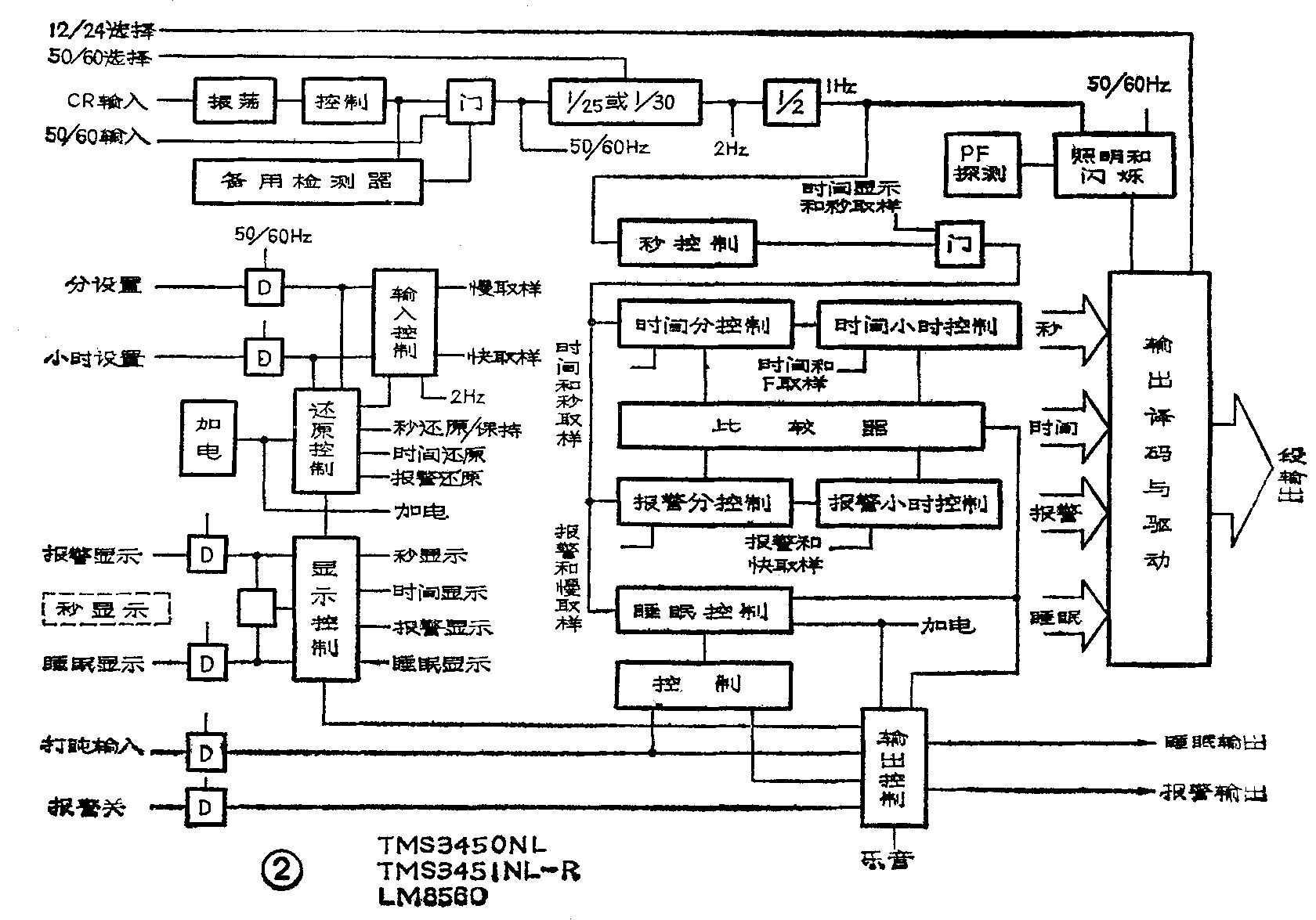

以上三种器件的封装外形和引脚排列见图1。等效原理框图见图2。应用电路见图3。（未完待续）（钟星）
