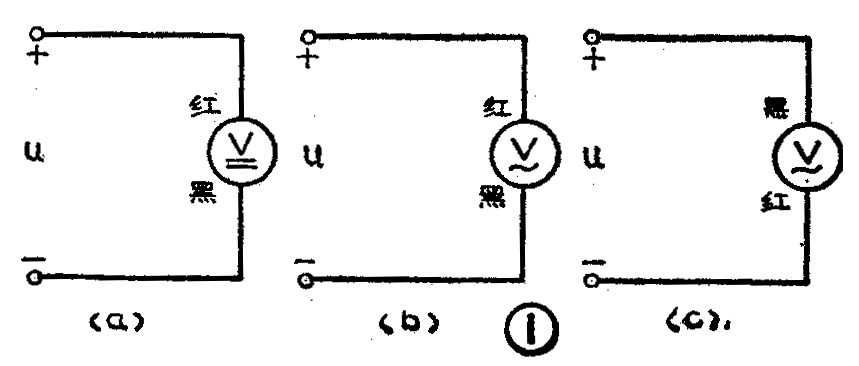

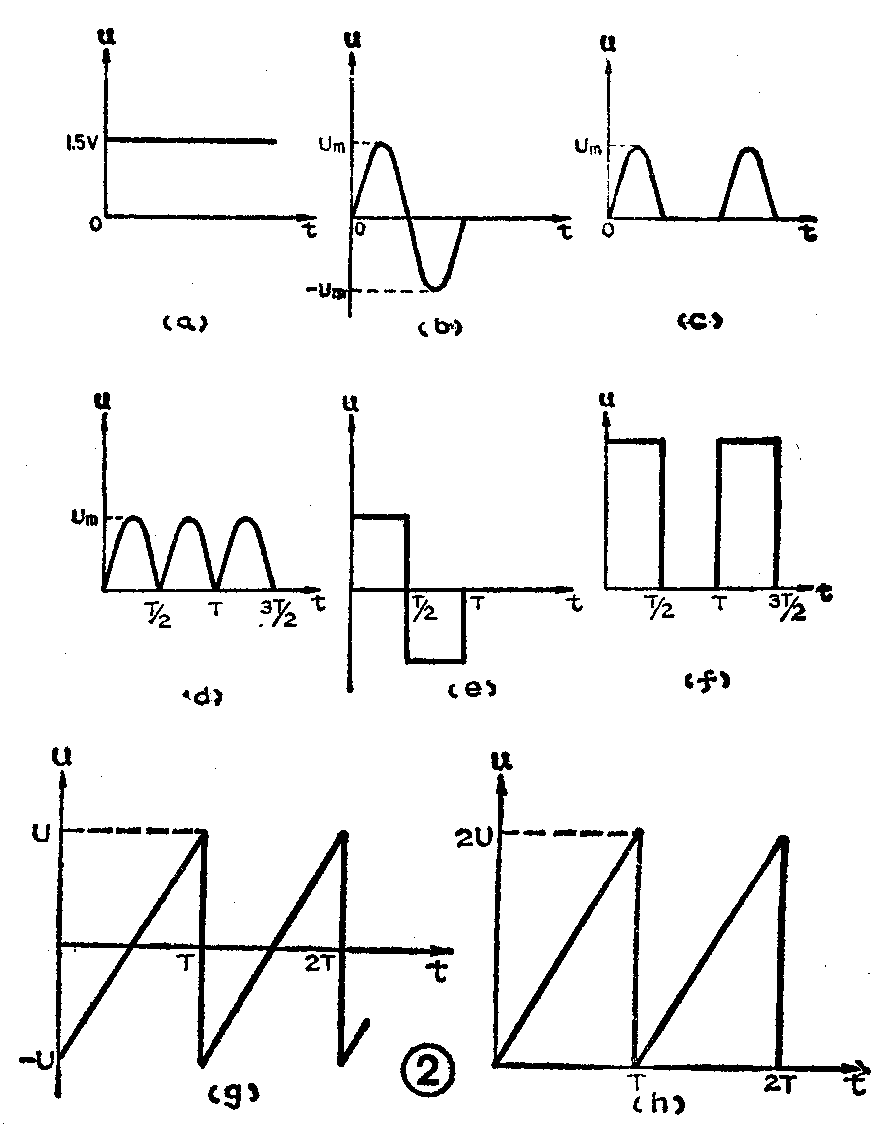

用MF——30型万用表的直流电压档和交流电压档，分别按图1（a）、图1（b）和图1（c）测量电压u，若电压u的波形分别如图2（a）～图2（h）各图所示，试求出各不同电压波形时，万用表的U的读数为多少？
想想看答案
为了得到正确的测量结果，有必要先对MF——30型万用表的基本结构及测量时的一些基本情况作些说明。
MF——30型万用表所用表头是对电流的平均值响应的磁电式表头。因其直流电压档是由表头与限流电阻串联组成，见图3（a），故测量时的读数就是被测电压u的平均值。

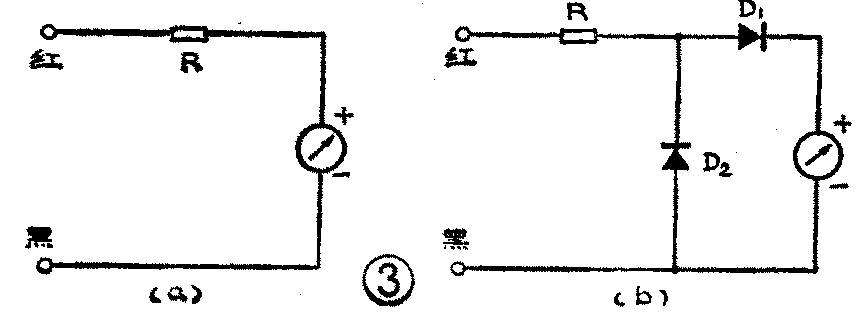

MF——30型万用电表的交流电压档是由限流电阻，串、并联式半波整流器和表头组成，其原理电路如图3（b）所示。
若用交流电压档按图1（b）进行测量，其读数正比于被测电压的正半周平均值，若用交流电压档按图1（c）进行测量，其读数正比于被测电压的负半周平均值。所以，这里的半波平均值是指交流电流的正半周或负半周平均值，这里究竟取哪一个半周的平均值，是与按图1（b）还是按图1（c）的连接有关。由于表盘是按正弦电压有效值刻度的，且正弦电压的有效值是半波电压平均值的2.22倍，因此表盘的读数也应为被测电压平均值的2.22倍。
对于方向不变（极性不变）仅大小变化的脉动直流电压来说，其本身不存在着正半周或负半周的问题。或者说，对于正的脉动电压，其正半周平均值就等于它自身在一个周期中的平均值，而负半周平均值则为零。对于负的脉动电压，其正半周平均值为零，而负半周平均值就是它自身在一个周期中的平均值。

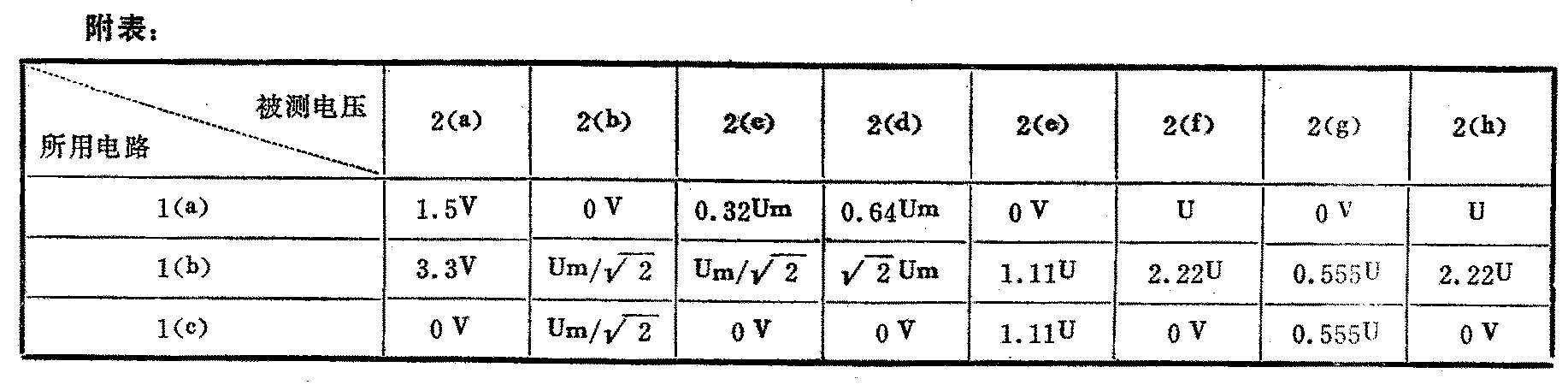

在明确了上述一些基本情况之后，我们就可以用表格的形式给出：用图1（a）、图1（b）和图1（c）电路分别测量图2（a）～图2（h）各不同波形信号时，电压u的读数请参看附表。 (龚延)
