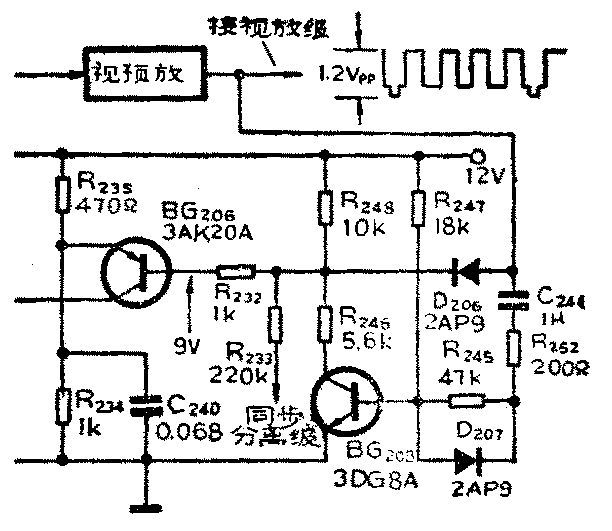

一台飞跃9DS4九英寸黑白电视机，图象和伴音都还正常，但是图象经常在垂直方向出现轻微抖动，长时间观看使眼睛发花，大大减弱了收看效果。检查场扫描级以及同步分离级，元器件良好且工作电压正常。检查抗干扰电路（附图）发现门限二极管D\(_{2}\)06的正向电阻比较大，用一只新管2AP9换上去，故障排除而图象稳定下来。
由附图看出，由预视放级输出的全电视信号，经过抗干扰电路从门限二极管D\(_{2}\)06的负极输出，经电阻R233送到同步分离级。D\(_{2}\)06的正向电阻变得较大后，对全电视信号产生一定的衰减，这样送到同步分离级的同步头被压缩，很容易将场消隐脉冲错误分离而破坏了场同步的稳定性，使图象在垂直方向发生抖动。这就是发生上述故障的原因。
如果二极管D\(_{2}\)06的正向电阻变得过大，不但出现上述故障，而且还出现行扭的故障。这是因为通过二极管的同步头衰减过大，使同步分离级分离出来的行同步信号幅度不足而引起同步不良，发生行扭。遇到上述故障，可测量门限二极管两端正向电压，正常值为0.3V左右，如果压降过大，则说明二极管正向电阻变大，换一个新管2AP9故障即可排除。如果测量管压降正常，则故障发生在其它部位，应作另外的检查后给以排除。
在维修中，有不少人对场抖、行扭这类软故障很棘手。因此，希望这一检修实例能对读者有所启发。(符龙须)
