人们在观看电视时都有这样的感觉，图象从最亮部分过渡到最暗部分时，如果中间的层次很丰富，图象就富有艺术感，看上去很舒服，通常用对比度来描述这个特性。图象对比度C就是图象中最亮处的亮度Bmax与图象中最暗处亮度Bmin之比值，即C=Bmax／Bmin。实践证明当C≥20时，可以得到满意的图象。平时用灰度等级来描述对比度，它表示图象从最亮处到最暗处能够分辨出亮暗层次等级的数目。电视台经常播送电视测试卡，测试卡下部有10个灰度等级，人的眼睛如能分辨出7个以上灰度级时，就可以得到满意的图象。影响图象对比度的因素很多，如视频信号幅度、显象管的调制特性等，这在其它文章已经有很多的论述，这里不再讨论，着重分析显象管的结构对图象对比度的影响。

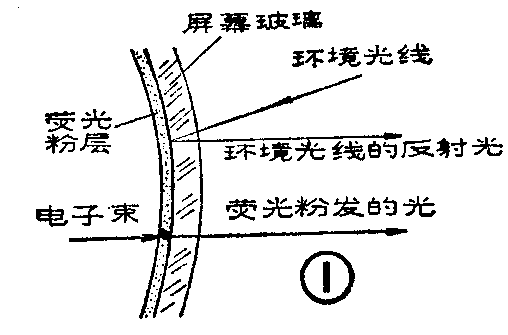

1．荧光屏玻璃：人们都有这样的感觉，在白天或在强烈灯光下看电视时，图象显得昏暗模糊，看的时候很费劲，这就是环境光线使图象对比度下降的结果。荧光屏玻璃内壁有一层荧光粉，当电子束轰击荧光粉时，荧光粉发出的光一次通过屏幕玻璃射向电视观众。而环境光线照射在屏幕玻璃上时，需经荧光粉层再反射给电视观众，如图1所示。显然环境光线需两次通过屏幕玻璃才能进入人的眼睛。这样，外界光线在屏幕上的反射使亮度增加了。假定无环境光线干扰（黑暗环境中）时，图象对比度C\(_{1}\)=Bmax／Bmin。在环境光线干扰下使玻璃屏幕上增加的亮度为耸蓖枷蠖员榷菴2＝（Bmax＋˙min＋Ｏ匀籆\(_{2}\)比C1小，即环境光线的干扰降低了图象的对比度。
为了减小环境光线的影响，在屏幕玻璃内添加着色剂。最常用的是蓝色或烟灰色，这就是屏幕玻璃看上去呈蓝色或浅灰色的原因。着色玻璃具有吸收光的性能，通常用透光率T来描述这个性能。透光率T为光线穿透玻璃的百分数，如T=80％，即光线照射在此玻璃上时，有80％的光线能通过玻璃。这样环境光线两次经过加有着色剂的玻璃吸收，才进入人的眼睛。显然，使屏幕的亮度降低了，从而提高了图象的对比度。为了获得足够的图象对比度，以适应白天观看电视的要求，通常屏幕玻璃的透光率选在50％左右。

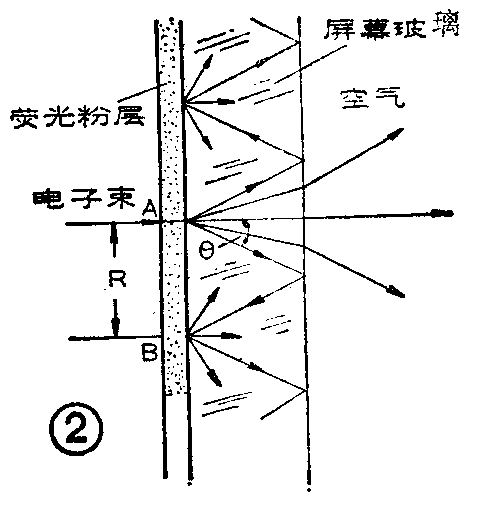

2．晕光效应：从图2看出，电子束打在荧光粉层上A点时，A点发出的光线在玻璃与空气交界面上产生折射。当光线的入射角θ大到一定数值后产生全反射，反射光线将反射到荧光粉层的B点。这样以A点为圆心，A同B之间距离R为半径，产生一个发亮的圆环，这就是晕光效应。环的半径一般在20mm左右。同样道理在B点发出的光线会产生第二个光环，但因晕光环的亮度衰减十分迅速，故只有第一个晕光环对图象对比度有影响，即圆环发亮使亮度增加，当然对比度下降了。作为家用显象管，因晕光效应对对比度的影响比起环境光线的影响小得多，不必去抑制它。但在有些场合需要高亮度、高对比度的显象管时，就要设法抑制晕光效应。

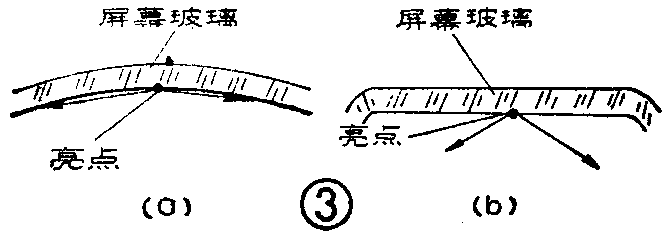

3.玻璃外壳的形状：屏幕玻璃表面越弯曲，荧光屏上亮点所发出的光线越容易照射到相邻的面积上。这是因为屏幕玻璃内表面上有一层荧光粉，在电子轰击下荧光粉颗粒会发光，发光亮点射向四面八方。屏幕玻璃做得越弯曲如图3（a）所示，亮点所发的光越容易照射到亮点附近的发光较暗的屏幕玻璃上。被这些光线照射到的面积上，会增加亮度而使图象对比度下降。当屏幕玻璃较平时，如图3（b）所示，亮点发出的光线照不到附近屏幕玻璃上，只能照到锥体玻璃上，不会影响对比度。因此，显象管屏幕玻璃应尽量做得平坦些。目前出现的超矩形平面管，屏幕玻璃很平坦且四角接近直角，提高了图象对比度。

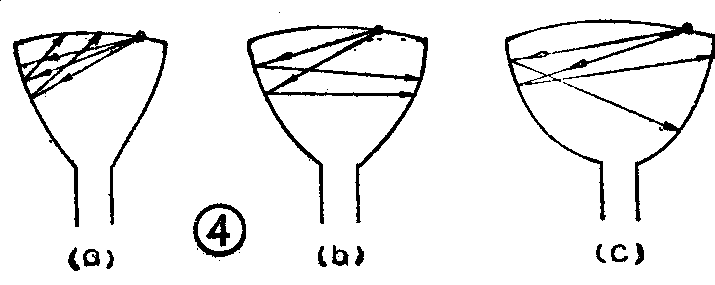

显象管体的玻璃锥体形状也会影响对比度。如果锥体做成图4（a）的形状，当屏幕上部分光线射在锥内壁上时，经过锥体内壁反射的光又回到屏幕上，使屏幕形成一个较亮的背景，使亮度增加而引起图象对比度的下降。如果将锥体加工成如图3（b）或（c）所示的形状，其反射光线就不会射到屏幕上，而是反射到锥体内壁上，经过多次反射，又因玻璃有吸收光能的作用，结果使射到屏幕上的光变得很微弱了，因而对图象对比度影响很少。
4．荧光粉层：为了提高彩色图象的对比度，近年来在彩色显象管的制造中发展了黑底技术。就是在彩色显象管荧光粉层的红、绿、蓝荧光点或荧光条之间，填充黑色石墨层。当环境光线照射到石墨上时，光线就被黑色的石墨所吸收，不会反射给观众，大大提高了彩色图象的对比度。采用黑底技术的彩色显象管，又称黑底管，它的屏幕玻璃不必考虑吸收环境光线的能力，因此屏幕玻璃的透光率一般都超过80％，也提高了屏幕的亮度。（邹家祥）
