目前TP—801单板机是国内使用最广泛的单板微型计算机之一。它以Z80—CPU为微处理器，为ROM留有8K字节的地址，其中0000到07FF的2k地址供监控和调试程序TPBUG－A使用，1000到17FF的PR－OM2可供EPROM2716编程器使用，0800到OFFF为PROM1,1800到1FFF留给用户扩展使用。全部应用需要四片2k字节的EPROM2716。如果改用4k字节的EPROM2732就只需要两片。我们在微机工业控制应用教学实验中由于手里有较多的EPROM2732，而且一片2732比两片2716便宜得多，所以就在不对电路进行较大改动的前提下，在TP－801单板机上增设对2732进行编程写入和读出的电路。电路简单易作，使用可靠，现将其介绍出来供大家参考。

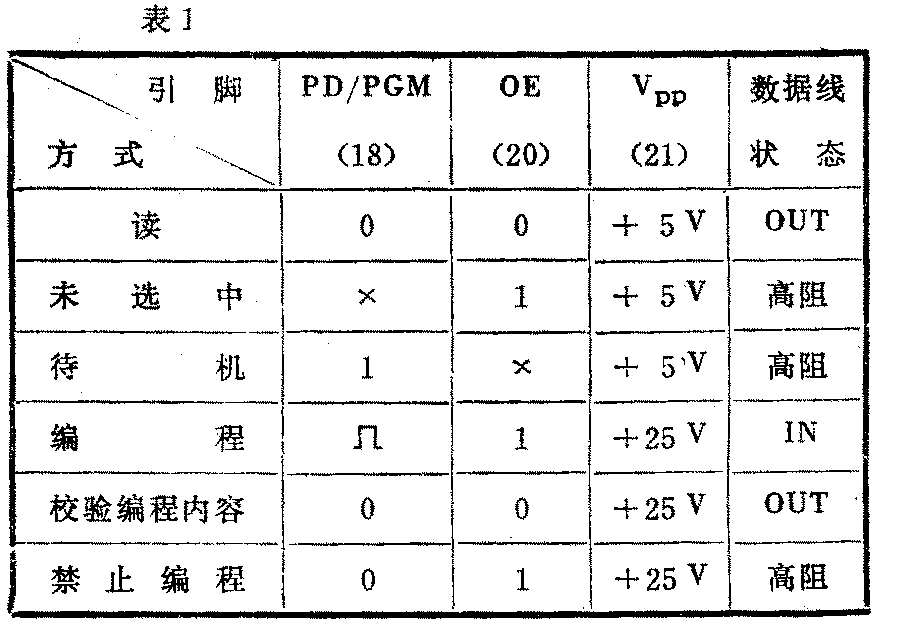

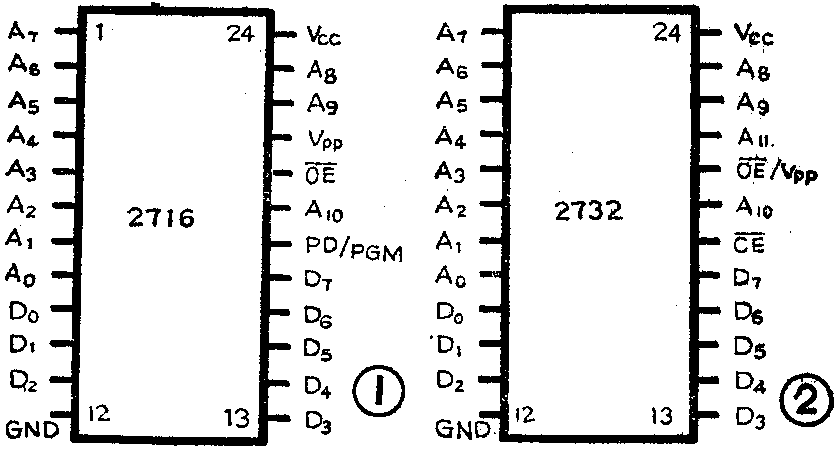

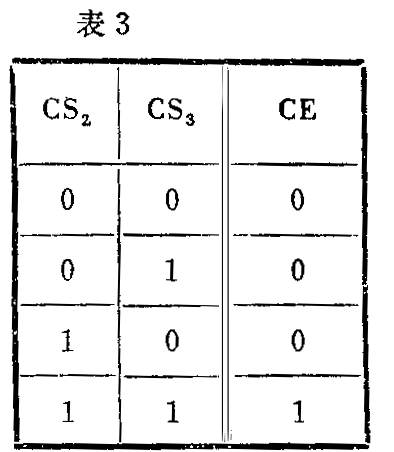

TP－801原来使用的EPROM是2k字节的2716，它的引脚及功能分别如图1和表1所示。而EPROM2732是4k字节，它的引脚及功能分别如图2和表2。比较二者可以看出：2732的20个脚与2716的18个脚功能基本一致，不同的只是2732在编程时脉冲峰值为25V、而2716是TTL高电平。2732的18脚符合一般的片选逻辑低电平有效，而2716的28脚则在编程时为高电平。2732的第21脚为地址线A11,2716的第21脚则为+5V，但在编程过程中为+25V电源。根据这些差异，可以利用原来2716第18脚的PD／PGM逻辑来推动一个晶体管互补电路，产生高电平为25V的编程脉冲，而用片选CS\(_{2}\)和CS3通过一个与门来产生片选CE-逻辑。在地址1000到17FF时CS\(_{2}\)=0，在地址1800到1FFF时CS3=0，其逻辑关系如表3。
现在我们来看看编程时的程序：
ORG 05D3H
05D3 3E01 CCS12： LD A，01H
05E4 3E25 CCS12A：LD A，25H
05E6 D386 OUT （CTC2），A；CTC2控制字
05E8 3ECB LD A，OCBH ；时间常数
05EA D386 OUT （CTC2），A 定时26ms
05EC 3E80 LD A，80H ；PGM PULSE
05EE D38C OUT（DIGLH），A ENABLE=1
05FO EDAO LDI ；插入52ms等待
05F2 3E00 LD A，00H
05F4 D38C OUT（DIGLH），A；Q\(_{1}\)、Q2、Q\(_{3}\)
复位
05F6 3E03 LD A，03H
05F8 D386 OUT （CTC2），A；CTC2复位
05FA EAE405 JP PE，CCS12A BC-1≠0
TP－801的有关硬件电路如图3中虚线框内所示。现在来看看EPROM2716是怎样写入的。
当程序执行到地址05EA的指令D386时，CTC2开始定时每26ms发出一次ZC脉冲作为D触发器Q\(_{2}\)和Q3的CP脉冲。由于这时PGM脉冲端为低电平，故Q\(_{1}\)、Q2、Q\(_{3}\)均输出为“0”。 U34的9脚为“1”，8脚为“0”，10脚输出低电平到EPROM2716的18脚，使其仍处于读状态。 CS\(_{2}\)-经U33反相后作为Q\(_{1}\)的CP脉冲，但由于D1为“0”，故Q\(_{1}\)输出仍为“0”状态不变。当程序执行到地址05EC的指令3E80、D38C时，PGM脉冲赋能端为高电平。当片选CS2-到来时Q\(_{1}\)变为“1”，U34的9脚为“0”，10脚输出高电平到EPROM2716的18脚，使其开始写入状态。U\(_{34}\)的10脚高电平经反相后送到C－PU的WAIT-端请求CPU等待。PGM脉冲通过U29，使EPROM2716的20脚为高电平，使其选通为写入状态。这时CPU正在执行LDI指令，RAM中第一个地址2000单元的内容正送入EPROM第一个地址1000单元，如写入信号为“0”则该对应存贮单元的悬浮栅不断得到电荷而变成了“0”状态。
CTC2经26ms后发出的ZC脉冲使Q\(_{1}\)的“1”状态传递到Q2再经26ms才能使Q\(_{3}\)变为“1”，从而使EPROM2716的18脚为低电平，给果写入状态，再经U26反相后使CPU的WAIT-端为“1”，这样就结束了CPU的52ms等待过程开始执行下一条指令。指令3E00、D38C使PGM脉冲赋能端为“0”，使得Q\(_{1}\)、Q2、Q\(_{3}\)均清0。再下一条指令使CTC2复位从而开始准备好下一地址单元的写入。

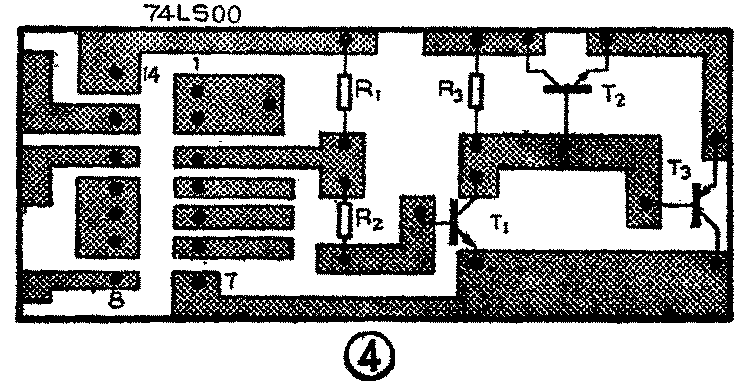

为了对EPROM2732编程写入，我们增加了图3虚线框外的电路，印刷板见图4（1：1），可直接固定到单板机的背面。
因为EPROM2732的编程地址是从1000到1FFF，所以要求片选脉冲由CS\(_{2}\)或CS3提供，其正逻辑为“与”关系。 Q\(_{1}\)的CP脉冲也由它提供，以便在编程时同步产生编程脉冲和CPU等待信号。整个电路只需要在U33第12脚到U\(_{31}\)的411脚连线上打“X”处把印刷电路切断0.5mm左右，然后按虚线连结两条连线即可。

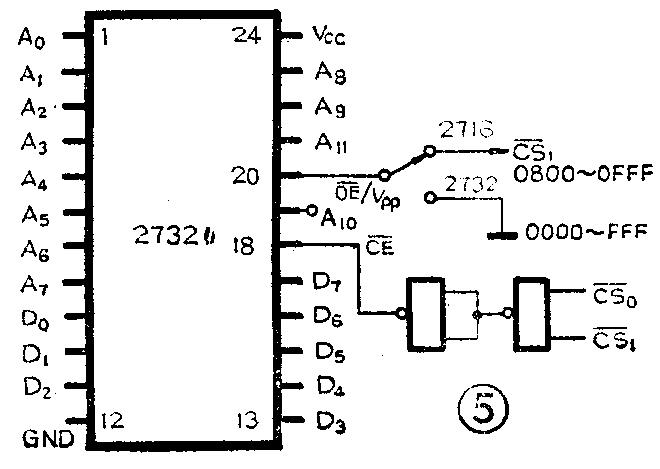

如果在地址0000到0FFF也使用一片EPROM2732只要如图5连接即可，也可将原来0800到0FFF的PROM1插座连线照图5改接即可用于地址0000的0FFF。可以把原来整控程序TP－BUG用如下块转移程序：
ORG 2E00
2E00 210000 LD HL， 0000 ；源首地址
2E03 110020 LD DE， 2000 ；目的首地址
2E06 010008 LD BC， 0800 ；字长
2E09 EDBO LD IR
2E0B C7 RS TO ；重新启动
移出到RAM区，再用上述的EPROM2732编程器写入到一片2732中，把这片2732插到图5的插座中，两片EPROM2732来构成TP－801的整个8kROM区。
如果按图5在20脚接一单刀双掷开关，还可以在PROM1插座任选使用2716或2732。原来的TP－BUG插座和PROM2插座仍可分别作为EPROM2716的TP－BUG和编程器使用。（肖邦能）
