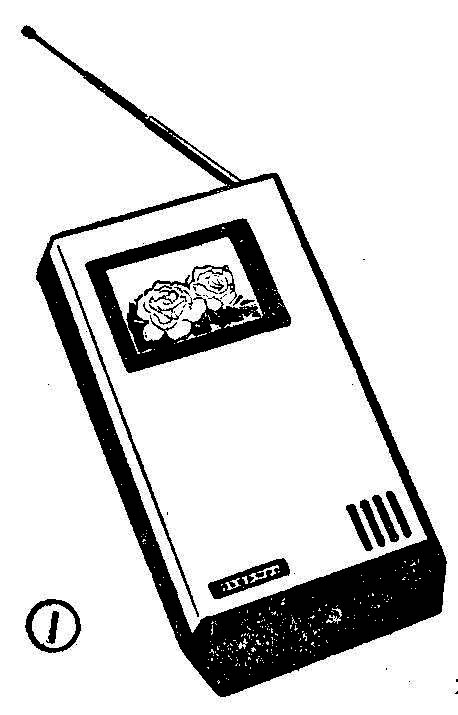

最近，采用单枪单束彩色显象管的3英寸平面形彩色电视机问世了（见图1）。这种彩色显象管的厚度仅为42mm，如图2所示。与一般的彩色电视机显象管不同的是，它没有荫罩或障栅，而是采用电子束引导方式来实现彩色图象的。
这种显象管的荧光面上分别涂着红、绿、蓝三色纵向条纹。电子束在这些条纹上沿水平方向顺次扫描下去。当电子束打到红线条时，就把红色信号加到电子枪上；打到绿线条时，就把绿色信号加到电子枪上；打到蓝线条时，就把蓝色信号加到电子枪上。因此，关键的问题是如何检测出电子束当时处于哪个荧光体上，然后根据想要的颜色和亮度去调制电子束，这样才能出现彩色图象。
平面形彩色显象管采用了一种非常巧妙的方法来取出用于检测电子束位置的引导信号。为了知道电子束的位置，在R、G、B（红、绿、蓝）荧光体线条的G和B之间涂上能发出紫外线（引导光）的荧光体。在荧光面和玻璃之间涂着黑色的石墨条，而不在产生引导光线条的地方涂上石墨。当电子束打在该线条上时，荧光体就发出紫外线。紫外线经玻璃板到达后面的塑料集光板中，然后被装在集光板端头的光电二极管所接收，从光电二极管中取出紫外线引导信号。
在电子束引导方式中，由于没有阻挡电子束的荫罩或障栅，所以有以下一些优点：1．电子束的利用率高、功耗小。2．由于采用单电子束，不存在电子束集中的问题。3．受地磁场的影响小。4.显象管构成简单。（陈忆东 陈学东）
