如果你晚上失眠，或者考试前紧张以致不能入睡，你不妨可以试着做一个小巧的电子催眠器，它可以帮助你很快进入梦乡。

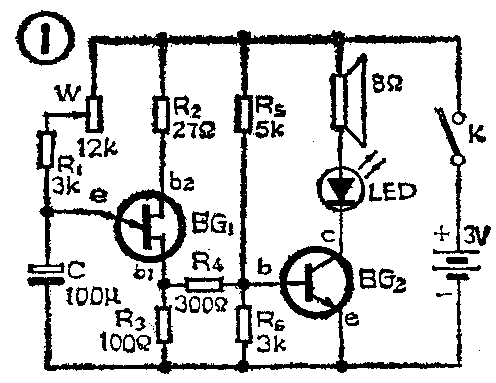

袖珍电子催眠器的电路图见图①。单结晶体管BG\(_{1}\)、可变电阻W和电容C组成一个简单的张弛振荡器，它的振荡频率可以通过调整W来改变。晶体管BG2、R\(_{5}\)、R6组成一个放大器，它可将微弱的振荡信号放大，来推动喇叭发声和使发光二极管闪亮。
电路中BG\(_{1}\)选用普通的单结晶体管，BG2选用3DG系列的管子，β值最好能大于100。W为小型的可变电阻，电容电阻均用体积较小的。发光二极管D最好选绿色，以免刺激眼睛。电源选用六号电池两节，全机可装在一个小塑料盒里。图2为它的印刷电路图。
电路连接好后，用万用表测单结晶体管b\(_{1}\)对地的电压，约有0.2V左右，并且可看到表针在轻轻地摆动，这说明电路已经起振。电路起振后，调节BG2的偏置电阻R\(_{5}\)，使发光二极管闪亮，喇叭里发出象雨天水滴从屋顶落到地上的声音。细心选择R5阻值，使光线最柔和，音量最合适，然后用一个固定电阻代替。这样，电子催眠器就做成了。旋动W，可以改变水滴声的节奏。本机消耗电流极小，约2～3毫安，所以，你可以安心地开着它睡觉。（闻彦 昭和）
