在电视机的稳压电路中，有的在调整管的集电极和发射极之间跨接一只大功率、小阻值的电阻，有的则无此电阻。那么，什么形式的电源须要在调整管上并联电阻？这个电阻又起什么作用？下面结合具体的实例对这个问题作简要分析。
我们知道，对一般的稳压电源来说，比较放大管和复合调整管中推动管的供电，都是取自整流输出端的A点，见图1。因该点未经稳压，BG\(_{2}\)、BG3的供电不稳，所以电源的稳定度不高。

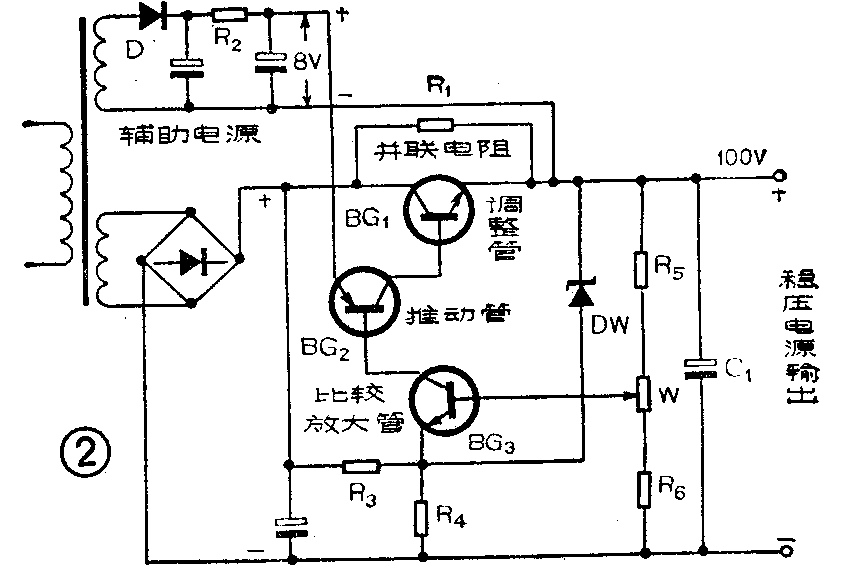

为了提高电源的稳压性能，有些电路设置了辅助电源，见图2。把BG\(_{2}\)的C、E两个极跨接在辅助电源的输出端（通过BG1的发射结），BG\(_{3}\)的集电极也通过BG2的发射结接至辅助电源的正端。因辅助电源供电比较稳定，所以如此连接可提高电源的稳定度。但是这样一来带来了新的问题，即如果不在调整管的C、E极间跨接电阻，则电路不能自启动。因开机时输出端无电压，BG\(_{3}\)基极为零电位，发射极因R3、R\(_{4}\)分压而处于正电位，故BG3截止，I\(_{C3}\)≈0，Ib2≈0，于是BG\(_{1}\)，BG2都处于截止状态。故调整管不导通，无输出电流，在输出端不能建立电压。
当在调整管的C、E间并联上一只电阻R\(_{1}\)后，不仅电源可以自启，而且还有短路保护的功能。当输出端发生短路时，BG3的基极电位就下降到零，于是BG\(_{3}\)、BG2、BG\(_{1}\)都处于截止状态，从而保护了调整管。当短路故障排除后电源通过电阻R1给C\(_{1}\)充电，使输出电压逐渐升高，BG3的基极电位也随着提高，当高到使它的发射结处于正向偏置时，整个电路便恢复到正常的工作状态。显然，在电源正常工作时，R\(_{1}\)要旁路调整管的一部分电流，这样可减小调整管的功耗。由于旁路的电流是不受控制的，因而也会影响电源的稳定度，不过总的来看还是提高了电源的稳压性能。对使用70V、100V供电的晶体管电视机，一般都采用这种形式的稳压电源。

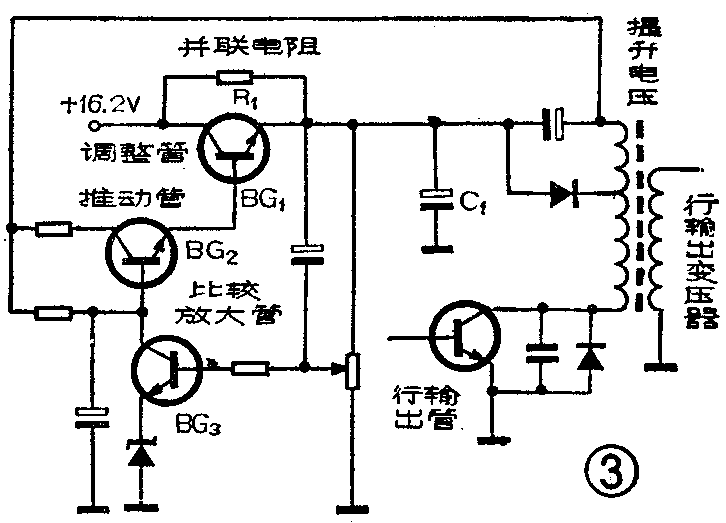

另外，有些电视机稳压电路中没有辅助电源，为了提高电源的稳定度，比较放大管和推动管的供电则取自行扫描电路的提升电压，见图3所示的三洋12—T280UI型机。这种电路也需要在调整管的C、E间并联电阻，以便开机后使比较放大管由截止进入放大状态，实现电路的自启动。

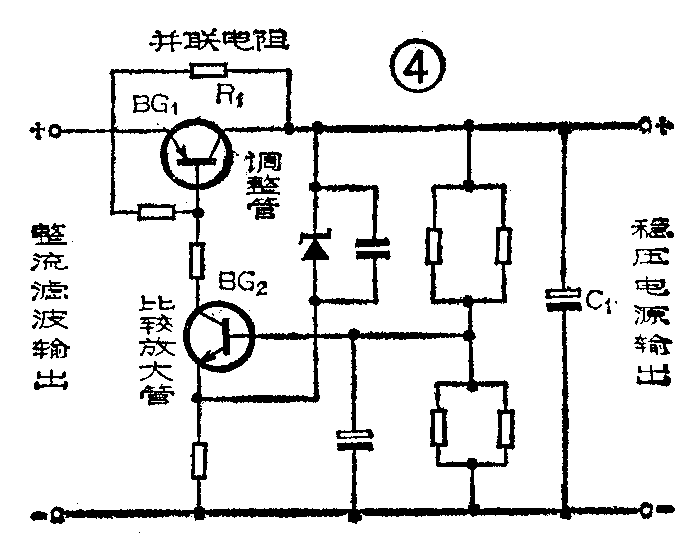

大家知道，在一般的串联型稳压电路中，多采用调整管发射极输出的形式。也有些国外电视机。却采用调整管集电极输出的形式，如图4所示的日立P—24A型电视机稳压电路就是如此。因集电极输出有一定的放大能力，所以电路的稳定度较高，可以不设置辅助电源，但采用调整管从集电极输出的形式，电路不易启动，也需在调整管上并联电阻，开机后才能使电路进入正常的工作状态。
总之，对上述三种形式的电路，都需要在调整管上并联电阻，其作用是实现电路自启动、短路保护及减轻调整管的功耗。（林萌森）
