本文将向读者介绍一种简易的电子实验工具——无焊接式“面包板”插接实验装置。
“面包板”实际上就是一种电子元件插接板，它在电子实验和现代化教学中有极大的推广价值。该板的种类很多，我们所使用的是伏鲁勃勒克（Verobloc）面包板（见图1），它是计算机和业余无线电领域内应用较多的一种。
该板上有许多插孔，每个孔都是一个微型的弹性插座。图中各孔之间的细实线表示面板底层各插孔间的预埋导线。全板分为A～M12列，横向又分为31行。其中A、M列及1、31行的孔分别连通，第2～30行的左右各5个孔分别连通。环绕在面板四周的孔通常用来连接电源。在板的中央部分，F列与G列之间有一较大的间隔，一般用来安放典型的双列直插式封装或F型封装的集成电路。通常把晶体管等小型元件安插在面包板上，而某些尺寸较大的控制元件，如继电器、电位器则安排到它的外部，用导线、鳄鱼夹与面包板相连。
在该板的底部，有几条特殊设计的凸凹槽，可供同样类型的面包板从不同侧面相互拼接，装配成更大的实验板。

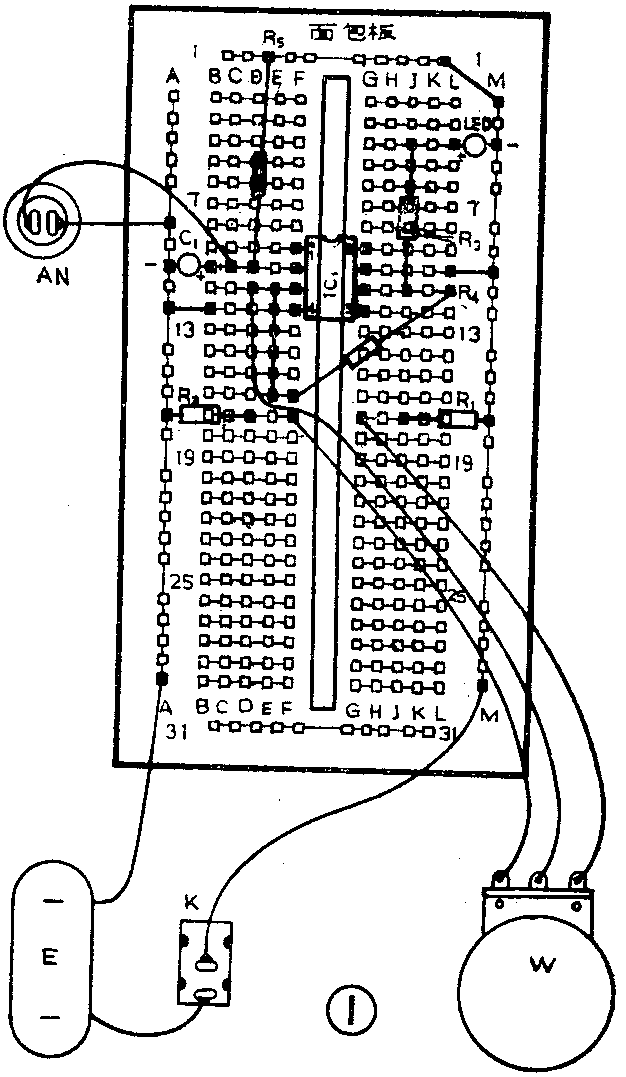

下面，我们以定时器为例介绍用这类面包板制作的实验电路。元件装配图见图1，电路图见图2。
定时器的可调定时范围是4～60秒，它用发光二极管显示时间，因此可作为节拍器或时间常数显示装置，也适宜在暗室中使用。
IC作为电压比较器，同相输入端由W调定参考电压。电源接通后，电流通过R\(_{5}\)向C1充电，C\(_{1}\)上电压逐渐升高，当电压值超过IC同相输入端的电压时，IC的输出由高电位变为低电位，发光二极管LED发光。充电时间取决于R5和C\(_{1}\)的数值。图2给出的RC时间常数为33秒。电位器W用来调整设定的时间。
R\(_{4}\)为IC提供少量的正反馈，以保证在C1两端电压超过同相输入端电压时，IC输出电位能迅速下降。
必要时可在电位器W上装个指示旋钮，须反复调试几次，再在指示盘上标明与时间对应的刻度，由于C\(_{1}\)的充电速度与时间的关系是非线性的，所以指示盘上的时间刻度也不会均匀。
其它电路，读者可使用面包板自行插接，这里不再一一列举应该注意的是，不要用面包板装配家用电器的控制电路。（潘宗福 甄国良）
