用电子表与电子计算器加上少量分立元件，可以制作一个高精度的时间控制器，其动作预调时间可由数秒至100多天，若将电路改变一下，预调时间可达两年多。众所周知，电子表的计时精度很高，经精心调核后，月误差在数秒内，故这种时间控制器的时间精度是十分令人满意的。这种时间控制器不执行动作时耗电极微，适用于家庭或一般工业控制。
电路结构及原理

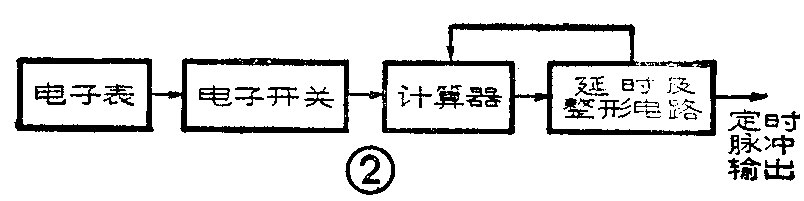

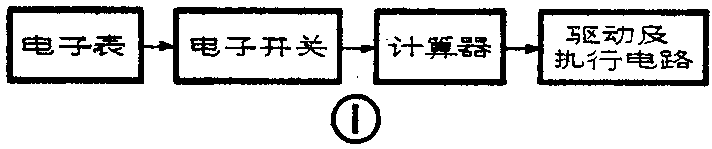

图1是时间控制器的原理方框图，具体电路见图3、图4。图2是其变形电路的原理方框图，具体电路见图3、图6。这两种电路的前半部分是相同的，秒脉冲由电子表产生。电子表显示的“：”号是每秒闪动一次的，秒脉冲信号就从这里取出。电子开关受电子表的控制，且并联于计算器的“＝”号键电路上，每秒钟接通一次，计算器作累加运算（由于计算器种类繁多，所以功能不一定相同）。常用计算器是8位数的，所以累加至10\(^{7}\)时，计算器的液晶屏最高位引线上有高幅值的方波电压输出，取出这个输出信号并将其转变为继电器触点的闭合或声、光等信号，即可实现时间控制或报时等目的。由于计算器的基数可任意设定并预先由键盘输入，故动作时刻可以预先调走。图2的电路可在到达预调的时间后，按一定的时间间隔（这个间隔也可由数秒至100多天灵活可调）发出电脉冲，用来触发单稳态等延时电路，再实现对家用电器或声、光设备的控制。
现将除电子表及计算器以外的电路部分介绍如下：

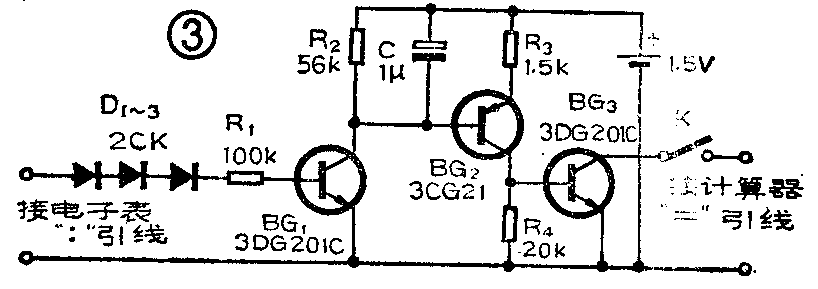

1．电子开关电路 电路见图3。输入端接电子表的“：”号引线与相应的公共电极。近年生产的电子表，多采用动态驱动方式，数字、符号段未选通时两对应极间也会加有幅值较小（液晶的阈值以下）的方波电压，故在此开关电路中接有D\(_{1}\)～D3，其作用是阻断负脉冲及幅值较小的正脉冲，而允许幅值较大的正脉冲进入BG\(_{1}\)的基极；C的作用是将频率较高的脉冲滤波。这样，当“：”号每闪动一次时，C两端即BG2基极与电源正极间的电压升高一次，从而BG\(_{2}\)与BG3每秒钟导通一次。手动开关K的作用是当需要预置时间时，将电子开关与计算器断开，以便从计算器的键盘输入数据与指令。

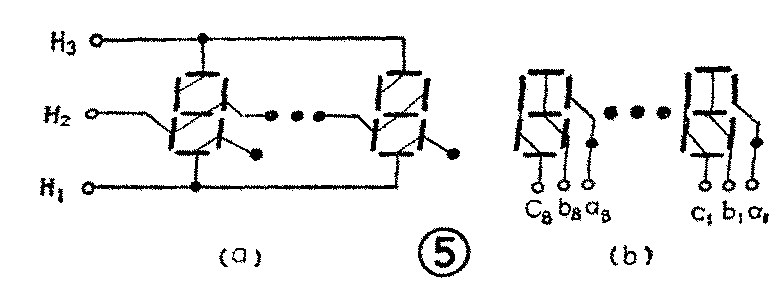

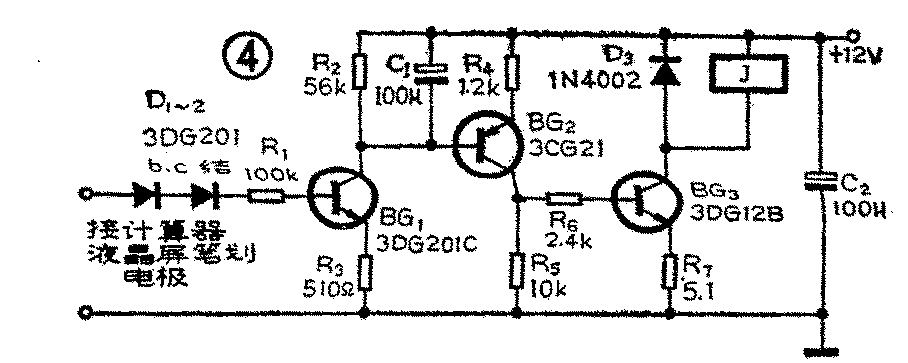

2．时间控制器驱动与执行电路 电路见图4。三只晶体管工作于开关状态。输入端接至计算器液晶屏的最高位数的电极a\(_{8}\)，或b8，见图5（b）。电路的地端接计算器液晶屏的公共电极H\(_{2}\)或H1，见图5（a）。当计算器最高位有数时，BG\(_{1}\)基极有正脉冲输入，电容器C1因充电，两极间的电压升高，BG\(_{2}\)、BG3导通，继电器J吸合。电容器C\(_{1}\)取用较大的值是为了消除秒信号输入计算器时，计算器输出发生变化造成的影响，从而使继电器吸合较为稳定。
3．定时脉冲发生器的延时及整形电路 电路见图6。电路前半部分的结构与图4大致相同。当计算器有输出时，输出的正脉冲使BG\(_{1}\)、BG2、BG\(_{3}\)均导通，BG3发射极电位升高，并通过W向C\(_{2}\)充电，C2正端的电位升到一定值时，由BG\(_{4}\)、BG5组成的射耦双稳态电路翻转，BG\(_{5}\)集电极电位升高，BG6导通，光电耦合器中的发光二极管亮，光电三极管导通。将光电三极管并接于计算器的取数键“MR”电路两端，故BG\(_{6}\)导通时，计算器“取数”，取数后计算器无输出，并继续从预存的数（预存的数应小于10\(^{7}\)）为基数进行累加运算，直至下次满107时又有输出。这样，BG5集电极便有一系列的脉冲输出。由于在秒脉冲输入的半秒内，“MR”键不能同时输入，故设置了W、C\(_{2}\)组成的积分电路，使BG4、BG\(_{5}\)组成的射耦双稳态电路延迟一定的时间才翻转。调节W可以调节延时量，使光电耦合器输出端的导通正好落在秒脉冲输入的空隙。
元件选择及制作调整
1.图3电路输入端二级管可选用2CK、2AK型或用3DG201的集电结代替，这几个二极管的型号和数量需调试后决定。调试时可先装好图4电路，将电容器C\(_{1}\)换成4.7μ的，并以发光二极管串接360Ω的电阻后代替继电器J。输入端接电子表的“：”号引线，若发光二极管不亮，则减少输入端二极管的个数，或将2CK型的管子换成2AK型的；若发光二极管在亮与不太亮的状况下闪动，则增加二极管的个数。直至发光二极管一明一暗闪动为止。用同样的方法，将此电路的输入端接计算器的输出端，使计算器的最高位有数时发光二极管亮，反之则暗，便可确定图4、6电路输入端二极管的型号和数量。
2．各晶体三极管的β值宜在100～120之间，穿透电流要小，特别是图3中的BG\(_{3}\)和图6中的光电耦合器G。J选用12伏直流继电器。
3．电路连接：首先应找出电子表和电子计算器的输出端，以及计算器的“＝”号引线和“MR”引线。拆开计算器后，“＝”引线与“MR”引线很容易与面板对出。电子表或计算器显示屏的公用电极一般在两侧，电子表“：”号引线或计算器最高位引线可用下述方法找出：将图4电路中的电容C\(_{1}\)换成4.7μ的，继电器J换成发光二极管并串接360Ω电阻，将图4电路地端与电子表显示屏假定的公用电极相连，输入端随意与电子表显示屏的其它任一根引线相连，当发光二极管一秒二次闪动时，对应的引线便是要找的秒输出引线。同样，将这个电路的输入端与计算器显示屏试接，手动输入使计算器最高位为1时发光二极管亮，反之则暗，这就找出了计算器显示屏最高位输出线。
图3电子开关电路与电子计算器连接时，BG\(_{3}\)集电极应接“＝”号引线高电位的一端（可用万用表测出）；图6中光电耦合器的集电极亦应接“MR”引线的高电位端。
应用举例
由于电子计算器使用十进制计数，而时间采用六十进制计数，故使用时需将时间先折算成秒。比如，想用图3和图4电路控制用电器10时正工作，计时开始时为6时20分，则时间间隔是3小时零40分钟即13,200秒，计算器的计时基数为10,000,000-13,200＝9,986,800（此处是按八位的计算器考虑的）。操作步骤如下：首先接通各电路电源，断开电子开关电路中的手动开关K，再在计算器键盘上按动ON998681，然后在6时20分准时接通手动开关K，时间控制器即能开始工作。又如，要在10天后每12小时发出一个电脉冲，则可应用图3和图6电路，接通电源，断开手动开关K，在计算器键盘上按动ON99568M+91361，接通手动开关K，到时电路输出端就会送出你所需要的电脉冲。这个操作中预置了两个数：9956800是12小时的计时基数，9136000是10天的计时基数。计算器先以9136000为基数累加，当10天整时刻到，时间控制器输出一个脉冲，并且取出9956800，以后则以9956800为基数累加，每当12小时整时刻到，控制器就有脉冲输出。（覃楚明）
