拨盘开关具有结构紧凑、外形美观、跳步清晰、操作方便、寿命长等优点，是一种很有发展前途的机械式开关器件。本文专门介绍拨盘开关的种类、构造原理与实际应用。
种类和特点
常见的KBP\(_{1}\)系列拨盘开关的型号有KBP1-1型，叫作单刀十位（0～9）拨盘开关。KBP\(_{1}\)—2型叫作二刀二位（＋、－）拨盘开关，这两种开关多用于转换电路。还有KBP1－3型，叫作8、4、2、1编码（BCD码）拨盘开关，用于译码、置数，十进制与二进制之间的转换。该产品由上海无线电九厂生产。
在拨盘开关的转盘上都按一定顺序标有数字（0～9）或符号（＋、－）。从正面观察窗所看到的数字或符号，不仅代表开关接通位置，还能反映与开关相连的数字电路的设定状态，便于操作与观察。
使用时，可根据电路需要把若干个拨盘开关进行组合排列，构成套件，再配上专门的夹板，然后用螺钉固定在仪器面板上。拨盘开关的夹板亦有左、右之分，不能装反。
拨盘开关的颜色有黑色和灰色两种，外形也有大小两种。KBP\(_{1}\)系列产品的尺寸较大，为59×54×13（mm），还有一种适合在小型电子仪器上使用的拨盘开关，尺寸为30.5×30.5×8（mm）。国营八五○厂生产的KL3—10—8、4、2、1型，江苏武进县第二无线电元件厂生产的KBPM型，均属小型化产品。
构造原理
下面介绍两种常用的拨盘开关。

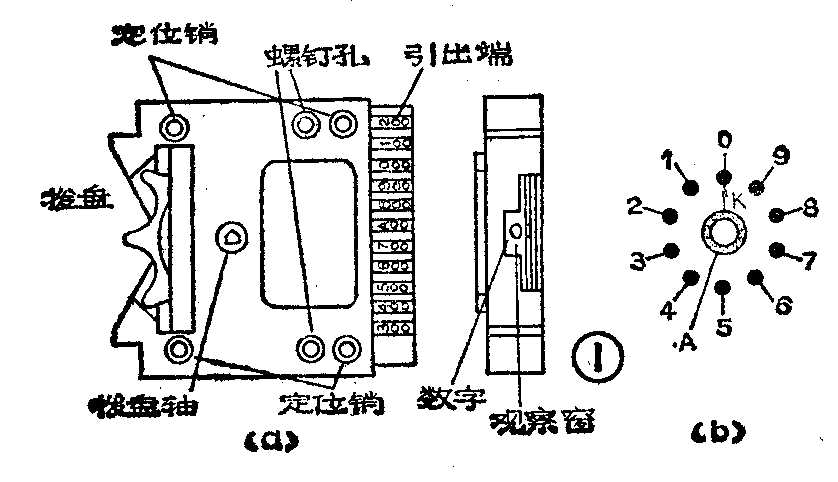

1．KBP\(_{1}\)—1型：外形和内部接点分别如图1（a）和（b）所示。它共有11个引出端，A表示动片，另外10个引出端上分别标有数字0～9，均表示定片。转动拨盘时，观察窗上显示的数字是几，就表明该数的引出端与A端接通了。显然，KBP1－1的作用和普通的单刀十掷波段开关相同。区别仅在于，KBP\(_{1}\)—1的转盘数字已能反映开关位置，所以不必在面板上另作开关位置的标记。

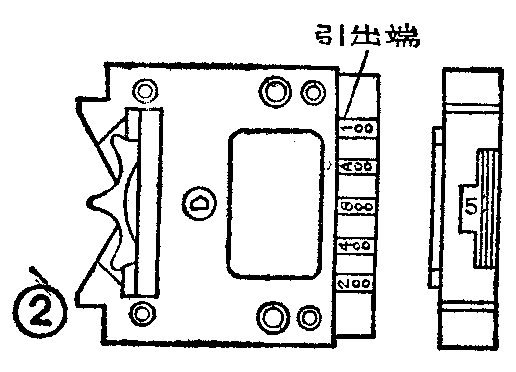

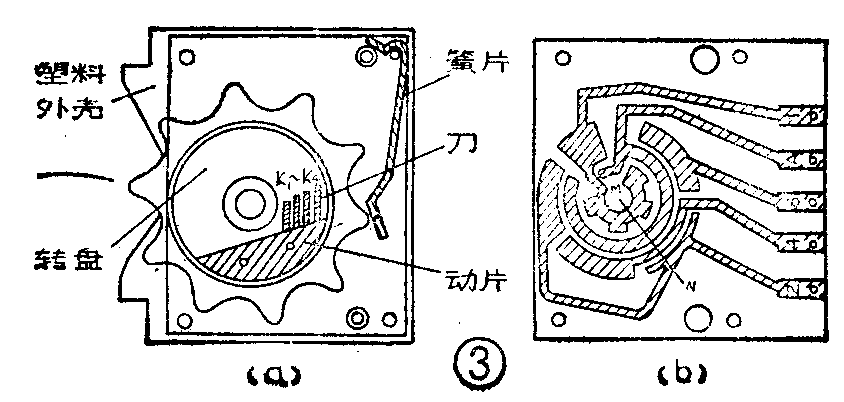

2．KBP\(_{1}\)－3型：这是目前应用最广泛的一种拨盘开关，外形见图2。图3是其内部结构，其中（a）图表示底座，（b）图表示印刷电路板。底座由塑料外壳、转盘、簧片和动片（上面有刀）组成。壳上还有注塑成形的两个螺钉孔和四个定位销，装配时把印刷电路板固定在底壳上，刀与印刷电路之间应接触良好，没有松动或卡滞现象。
动片是由四个制成一体的小刀片K\(_{1}\)～K4组成，见图3（a）转盘上的斜线阴影区，动片和引出端A接通。KBP\(_{1}\)—3共有五个引出端，分别标有“2、4、8、A、1”的字样。图3（b）阴影部分是印刷电路板的铜箔，当动片转到直线MN所示的角度时，刀片K1悬空，K\(_{2}\)与引出端A接通，K3与4接通，K\(_{4}\)与2接通。转到其它角度时接通的部位各不相同，读者可自行分析。
为了说明KBP\(_{1}\)－3的工作原理，首先介绍一下BCD码。BCD码即二—十进制码，通常采用8、4、2、1的编码方式。这时十进制数N10可用二进制数来表示：
N\(_{1}\)0＝X3·2\(^{3}\)＋X\(_{2}\)·22＋X1·2\(^{1}\)＋X\(_{0}\)·20
＝8X\(_{3}\)＋4X2＋2X\(_{1}\)＋1X0

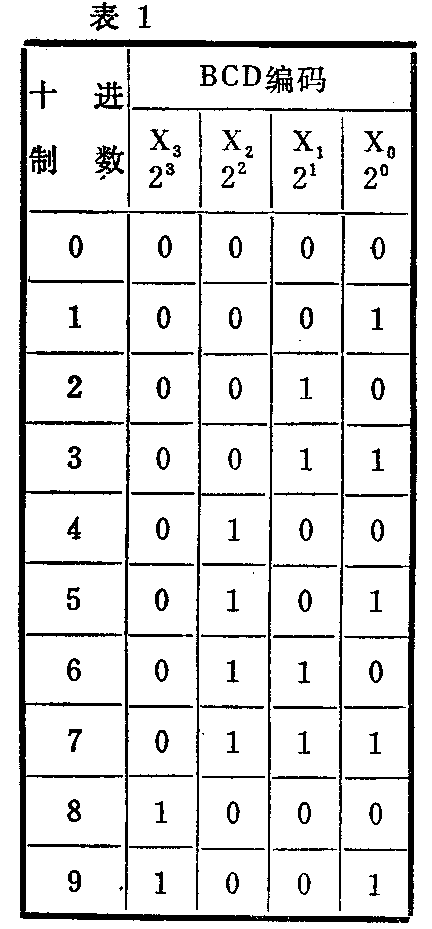

式中，X\(_{3}\)、X2、X\(_{1}\)、X0均为系数，即二进制数的0或者1。表1列出了BCD编码表，它的特点是利用四位二进制数来表示十进制数，并且“逢十进一”。例如十进制数6对应可用BCD码0110表示；而48则可用01001000表示。

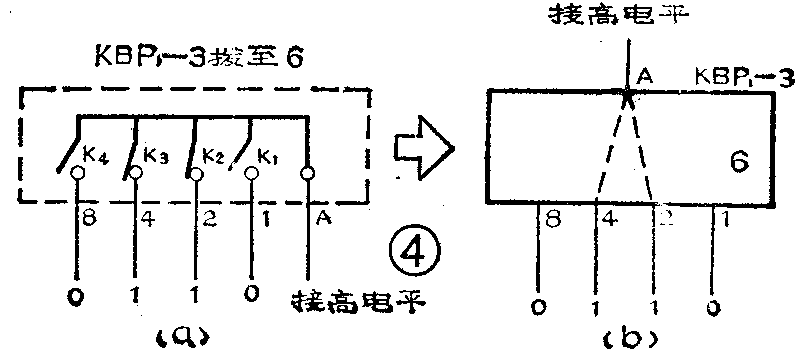

在正逻辑的数字电路中用高电平表示“1”，低电平表示“0”（负逻辑电路则相反），因此可以把BCD码转换成电信号。图4（a）是说明KBP\(_{1}\)－3型开关工作原理的示意图，（b）图是其等效电路。按图所示将拨盘数字拨至6时，K2和K\(_{3}\)接通，K1和K\(_{4}\)断开。若A端已接上高电平，则KBP1－3的引出端4和2也均为高电平，而引出端1和8都处于低电平。这样就把十进制数6转换成BCD码的0110。

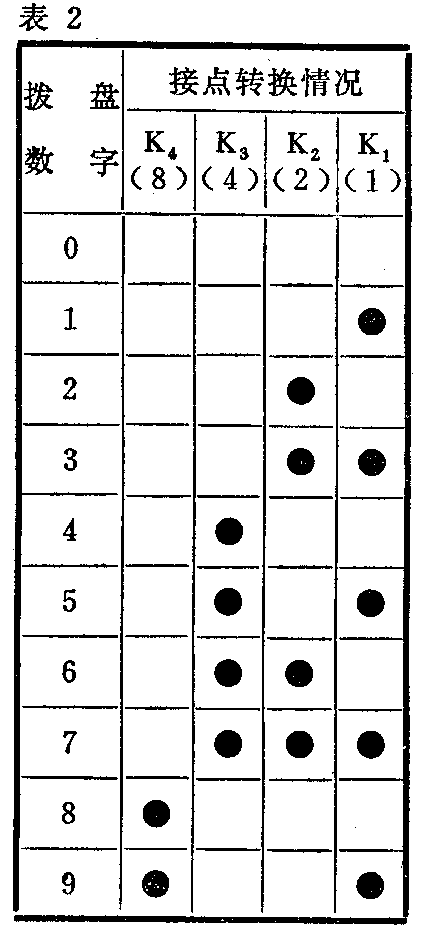

表2是KBP\(_{1}\)－3的接点转换情况，表中用黑圆点表示所对应的接点已经接通，未加黑圆点的表示接点断开。不难看出，KBP1—3具有双重功能，既可以把十进制数变成BCD码（例如把7变成0111），还可以把BCD码变成十进制数（例如把1001变成9）。KBP\(_{1}\)—3必须与数字电路配合，才能完成数码转换的工作。
使用一个拨盘开关只能表示一位十进制数，假定某十进制数共有四位（如3796），则应使用四个拨盘开关才行。（未完待续）（沙占友）
