飞跃35D8—6型黑白电视机，采用一块包含除伴音以外所有小信号处理功能的大规模集成电路MC13007XP。从全国各地大量用户的使用中发现，部分35D8—6型机在工作一段时间后，出现无图故障，经检查发现主要是集成块MC13007XP损坏造成的，在维修这种故障时，如果手里有MC1300XP备件，维修方法还比较简单，但是，这种方法一是不太经济，二是由于不易购到这种进口块。笔者通过分析和反复实验，找到一种简单易行，经济有效的补救措施，下边介绍给大家。

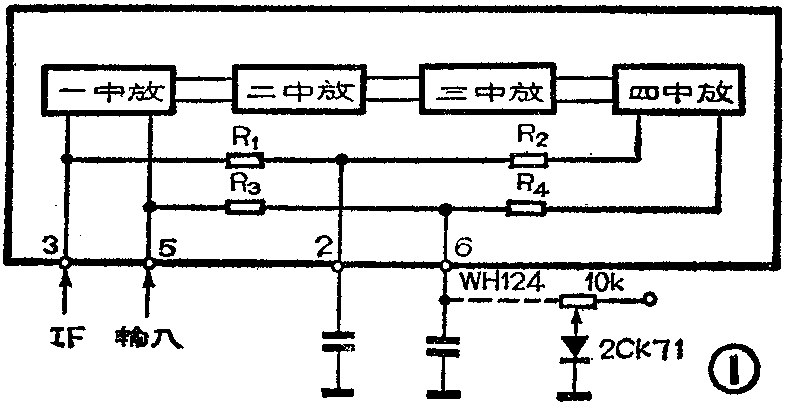

MC13007XP内设四级图象中频差分放大器，如图1所示。3脚和5脚是第一中放图象中频信号的平衡输入端，第一中放的差分对管的静态直流偏置是由第四中放直流负反馈提供的，其中R\(_{1}\)～R4为反馈电阻。为了防止产生图象中频信号的负反馈，在2脚和6脚与地之间各接有一个旁路电容。在修理过程中发现凡出现无图故障的电视机，MC13007XP的6脚电位都升高了，其值在4.5V～7V之间（正常值为3.85V）。正常工作时，2、6脚电位是平衡的，当6脚电位升高与2脚电位失去平衡时，也破坏了输入端3、5脚之间电位平衡，因此第一中放差分对管失去平衡，结果使图象通道阻塞而失去放大能力。使图象信号不能通过中放而到达显象管，出现了无图故障。

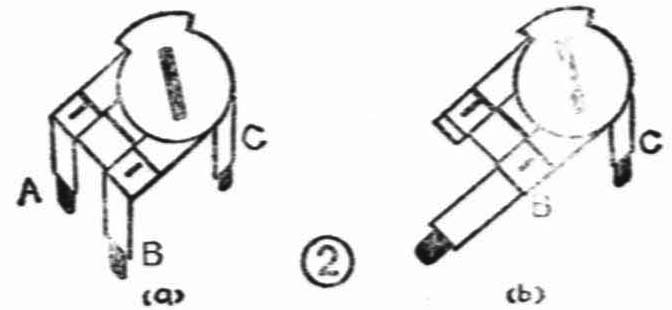

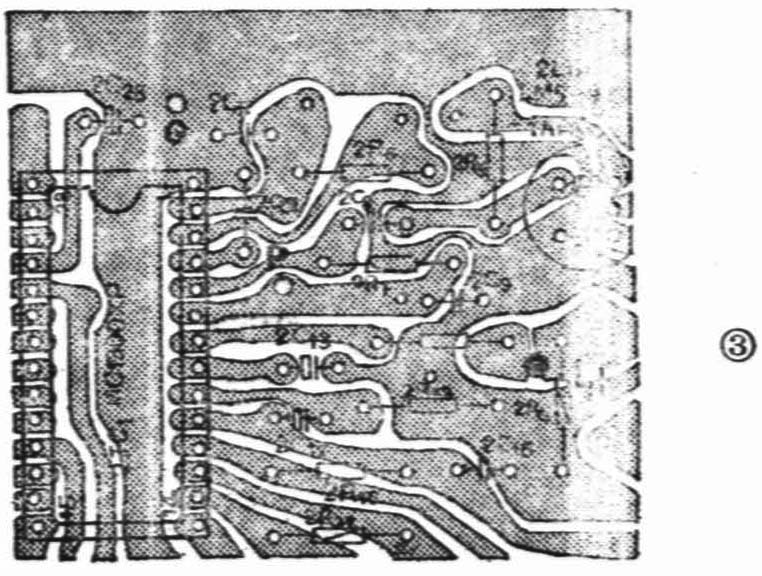

经检查发现MC13007XP内部的晶体管并未损坏，而是集成块内部的反馈电阻R\(_{4}\)损坏或电路有的布线被烧断，使原有的电压分配关系被破坏，而集成块2、6脚的电位失去平衡，造成了上述故障现象。因此在集成块外采用直流分压降低MC13007XP第6脚的电位，重新恢复2、6脚及3、5脚之间的电位平衡，就能使电路正常工作。实验证明这种方法是有效的，仅需连接一只微调电位器（10kΩ）和一只二极管，如图1所示。改制时取一只如图2（a）所示的微调电位器，将A脚剪去防止这一不用的空脚与其它元件相碰。再将B脚扳平，如图2（b）所示，用小锉刀将c脚锉细到0.9毫米左右，插入图3中P点并焊牢。再取1只二极管（2CK71），将负端插入图2中Q点并焊牢。然后在二极管正极引线腿上套上直径2毫米塑料套管并焊在电位器的B脚。检查焊接无误后通电调试，慢慢旋动微调电位器直至出现图象并稳定为止，也可以在调电位器时用三用表监测6脚电位直至3.85V左右（与2脚电位相同）。在电路中加了一只二极管是为了保证MC13007XP的温度稳定性，因工作正常时，第四中放到第一中放有直流负反馈，温度稳定性很好。当R4损坏或布线被烧断，使加到第一中放两路直流负反馈中一路被破坏。当把6脚的电位降下来以后，在温度升高时，由6脚流出来的电流增大而使该脚电位升高，又破坏了2、6脚及3、5脚电位的平衡。加上二极管以后，当温度升高使6脚流出来的电流增大时，则二极管PN结的压降减小，基本上保持6脚的电位不变，从而保证了3、5脚的电位平衡。经过这样处理，电视机工作稳定，收看效果令人满意。在修理时请注意：MC13007XP是大规模集成电路，抗过载能力差，因此在开机带电状态下，不能用烙铁拆焊，以免损坏集成块。（盛羽 周康生）
