那么倍速录音的补偿量与常速时补偿量是否相同呢？如果按上述的补偿频率点进行补偿，其补偿量应比常速时要大。这是由于录音时的高频损耗中除了与被记录信号的波长直接有关的几种损耗以外，还有与电信号频率有关的涡流损耗和磁滞损耗。上述两种损耗中，涡流损耗的影响最大，它与电信号频率的平方成正比，因此倍速录音时的高频损耗，实际上要比常速录音时大得多。所以在倍速录音时若以二倍于常速的补偿频率点补偿，其补偿量肯定要比常速时大些。

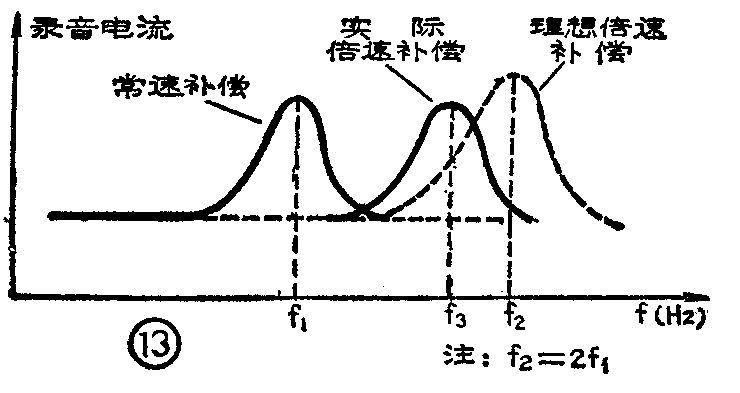

在设计录音补偿电路时，为了尽量简化电路，往往将常速与倍速的补偿量取得一致，而用降低补偿频率点的办法，来弥补两种速度录音时所需补偿量的差别，实践证明补偿效果基本满意。图13为常速与倍速录音补偿频率特性，读者一看则可一目了然。目前生产的一些双卡收录机一般都是用晶体管或集成运算放大器构成录音放大电路，为了便于实现电控，它们的录音补偿电路通常都采用LC串联谐振补偿方式，实际电路见图14。
图14中，晶体管BG\(_{1}\)连接成共发射极放大电路，射极电阻R3一般取值较大，因此放大器的低频增益并不高。电感L与电容C\(_{3}\)、C4组成串联谐振电路，并联在R\(_{3}\)两端。由于串联谐振电路的阻抗在谐振频率f0附近较低，它并联在R\(_{3}\)两端后使BG1的发射极电阻变小，所以在f\(_{0}\)谐振点的增益也最高。改变谐振电容的容量，可以改变录音补偿的频率点。图14中D点的控制电压来自图3（见上期文章）控制电路中的A点。常速时D点为高电平，BG2导通，C\(_{4}\)并联在C3上，串联谐振电路谐振频率f\(_{0}\)较低；倍速录音时，D点为低电子，BG2 截止，谐振电路的电容只有C\(_{3}\)，这时f0必然升高。

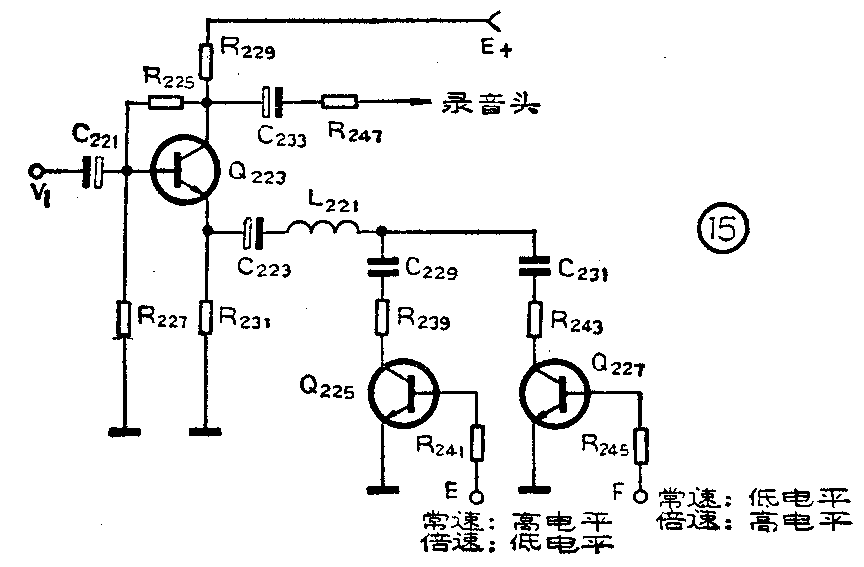

图15为GF—700收录机的录音补偿放大电路，它与图13电路的结构基本相同，只是它有两个控制端E和F。E和F端的控制电压分别来自图4（见上期文章）中的A、B两点。常速时E点为高电平，F点为低电平，此时Q\(_{225}\)导通，补偿频率点由L221和C\(_{229}\)决定；倍速录音时E点为低电平，F点为高电平，Q227导通，补偿频率点又取决于C\(_{221}\)和C231。因C\(_{231}\)电容量小于C229容量，所以谐振频率点f\(_{0}\)升高。

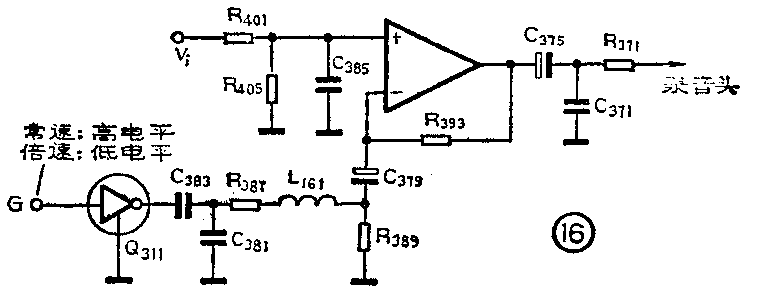

图16为GF—800收录机的录音补偿放大电路，它是由集成运算放大器构成的。图中，L\(_{161}\)、R387、C\(_{381}\)、C383构成串联谐振电路。由于运算放大器反相输入端对地的阻抗越低，负反馈量越小，放大器的增益越高，因此这个放大电路在谐振频率f\(_{0}\)附近增益最高。图中G点的控制电压取自图5（见上期文章）中的A点。在常速录音时G点为高电平，Q311导通，于是C\(_{383}\)与C381并联，使补偿频率点较低；倍速录音时，G点为低电平，Q\(_{311}\)不导通，谐振回路中的电容仅有C381，这样f\(_{0}\)就提高了。
5．防误动电路：为什么要设置这一电路呢？我们知道，所谓倍速复制，是指放音卡以两倍于普通带速放音、录音卡也以两倍带速录音的磁带转录的过程。这样录制以后，节目的信号频率并没有改变。但是如果用倍速这一档去录制话筒、收音机、线路输入、电唱机等节目源后，再以常速重放，原来的节目内容将会面目全非。因此对这些节目源录音时是不能采用倍速这一功能的。

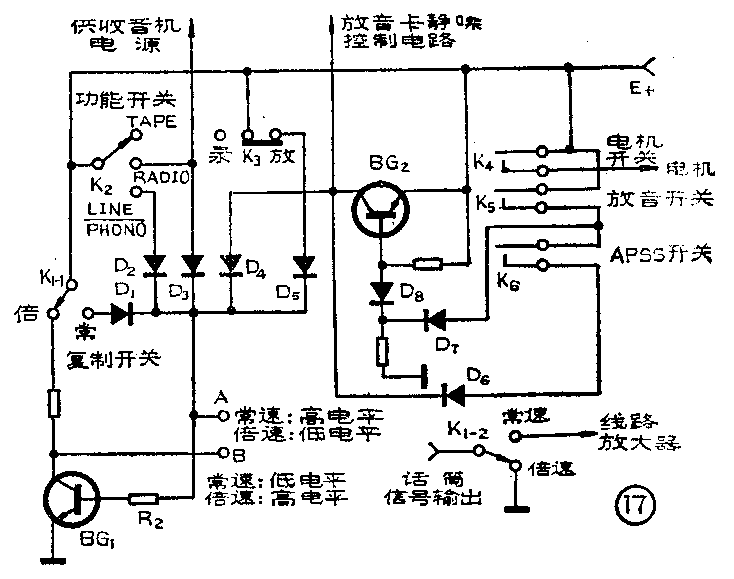

目前收录机的功能不断增添，收录机面板上让使用者操纵的旋钮和按键已发展到几十个，为了防止使用者在操作中不慎按错按键，在非复制状态下误将“复制速度”选择开关打到倍速档，生产厂家在设计倍速复制电路时，总要设置一个“防误动电路”来避免上述事故产生。图17为防误动电路的一个例子。图中的A、B端是控制电路的输出端，常速与倍速状态的输出电平如图中所示。
图17中的K\(_{4}\)、K5、K\(_{6}\)是安装在录音机机芯上的开关，平时它们均处于断开状态。K4是电机开关，只要按下机芯上的放音、快进、倒带键中的任一个键，此开关均要接通使电机运转。K\(_{5}\)是放音开关，只有按下放音键时这个开关才接通。K6是快进、倒带开关，也作为选曲开关（APSS），只要按下快进键或倒带键，K\(_{6}\)便可接通。由图17可见，如果K5不接通，K\(_{6}\)中便不会有电流流通，因此只有在放音的同时按下快进或倒带键，K6才起作用。如果录音机有选曲功能，这也正是APSS或APLD的工作状态。
下面我们具体分析一下这个电路对于前述几种不能倍速录音的节目源是如何防误动的：如果在收音机录音时误将K\(_{1}\)打到了倍速档，电源电压E+会通过功能开关K\(_{2}\)在供给收音电路电源的同时，又通过D3加到控制电路输出端的A点，使该点仍保持常速状态时的高电平，同时这个电压还会使晶体管BG\(_{1}\)导通，使得B点仍为常速状态时的低电平。同理，线路输入、电唱机录音也是通过电源电压经K2、D\(_{2}\)使A点为高电平，B点为低电平，仍然保持常速状态。这样就起到防误动作用。
在话筒录音时，如果K\(_{1}\)误打到倍速档，则K1—2将会把话筒放大器的输出信号对地短路，话筒信号便录不到磁带上了。
我们再来看看此电路在录音机机芯处于不能作倍速工作的非复制状态下，又是怎样完成防误动作用的。图17中的BG\(_{2}\)是放音卡（如卡1）的静噪控制管，它主要是用来控制静噪控制电路的。在卡1不放音时，BG2应处于导通状态，这时电源电压E\(_{+}\)通过BG2既控制卡1的静噪控制电路，同时又经过D\(_{4}\)加到图17中的A点，使A、B两点保持常速状态的电平。如果卡1单纯放音（不复制），K5接通，电源电压通过K\(_{5}\)与D7使C点电位升高，于是BG\(_{2}\)截止，A、B点电位则不再受电源电压E+的控制了。可见这部分电路能保证卡1在单纯放音状态时A、B两点总处于常速状态的电平。
图17中的K\(_{3}\)是录放开关，它受录音卡（如卡2）的控制。只要处于非录音状态，电源电压便会通过K3和D\(_{5}\)加到A点，使电路不能处于倍速状态。
如果正在倍速复制时，使用者又按动了放音卡的快进或倒带键，即让卡2录音、卡1选（复）听，上述的两项防误动措施则无能为力了，此时应借助图17中的K\(_{6}\)、D6、D\(_{4}\)来完成这种状况下的防误动功能，道理与前述相同。

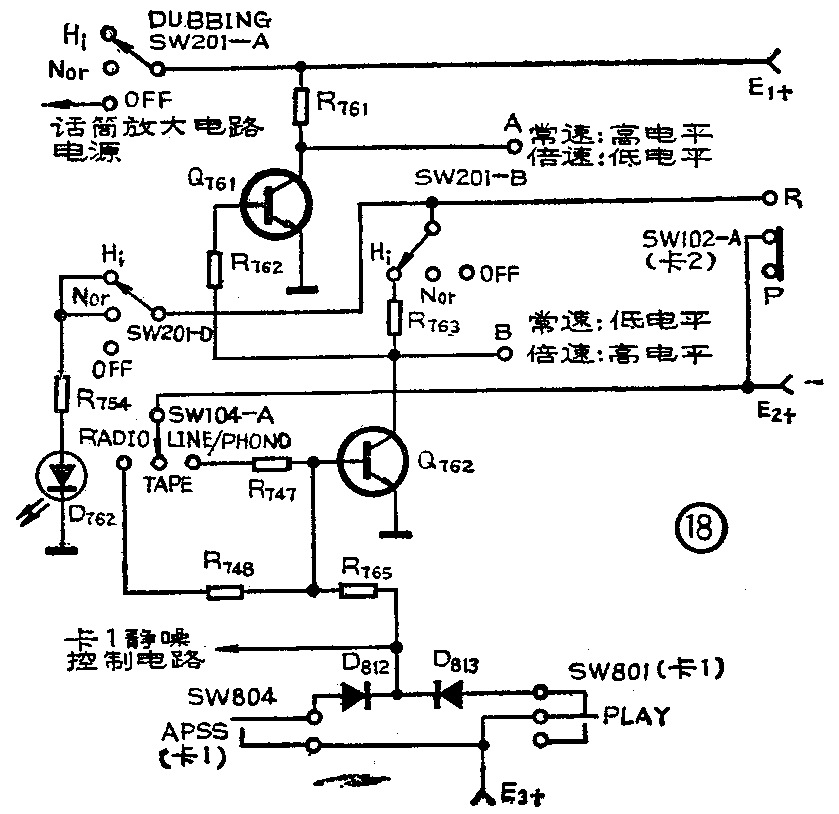

以上介绍的是一种较为典型的防误动电路，下面我们再介绍一下GF—700、GF—800的这部分电路，它们的有关电路分别见图18、图19。图18电路中的SW804、SW801是GF—700卡1录音机芯上的开关，其中SW801是放音开关。SW801有两个触点，一个常闭、一个常开，这里只利用了常闭开关。只有在卡1处于放音状态时，SW801才由常闭状态转变到断开状态。SW804是APSS开关（自动选曲开关），它只在选听或复听时接通。图中的A、B点是控制电路的输出端，两种不同速度状态下的输出电平已标在图上。
收录机工作在录制收音节目时，E\(_{2}\)可通过功能开关SW104—A和R748加到晶体管Q\(_{762}\)的基极，使Q762导通。这时复制开关SW201—B即使打到倍速档位，Q\(_{762}\)的集电极（即B点）也不会输出高电平。Q762的导通也导致了Q\(_{761}\)的截止，使A点为高电平。可见这是控制电路常速状态的输出电平。同理，在线路输入或电唱机录音时，E2则通过SW104—A和R\(_{747}\)加到Q762的基极，使Q\(_{762}\)导通，使控制电路输出常速状态的电平。在使话筒录音时，复制开关的另一刀SW201—A如果处于Hi位，则切断了话筒放大电路的电源，使话筒放大电路不工作。
当卡1处于非放音状态时，E\(_{3}\)通过SW801的常闭接点和D813、R\(_{765}\)加到Q762的基极，使Q\(_{762}\)导通，使控制电路输出常速状态下的电平。图18中的SW102—A是录放开关，受卡2的控制。卡2不处于录音状态时，复制开关SW201—B的刀接点无电压，控制电路就无法输出倍速状态所需的电平。当卡2录音、卡1处于选听或复听时，受卡1机芯控制的SW804接通，使得E3又能加到Q\(_{762}\)的基极，使Q762导通，起到防误动功能。由此可以看出，GF—700的防误动电路与图17所采取的措施是基本相同的。
图18中的D\(_{762}\)是绿色发光二极管，它安置在前面板选曲指示灯的右侧。只要复制开关打到复制档位，不论是倍速还是常速，发光二极管均点亮，以示复制工作状态。

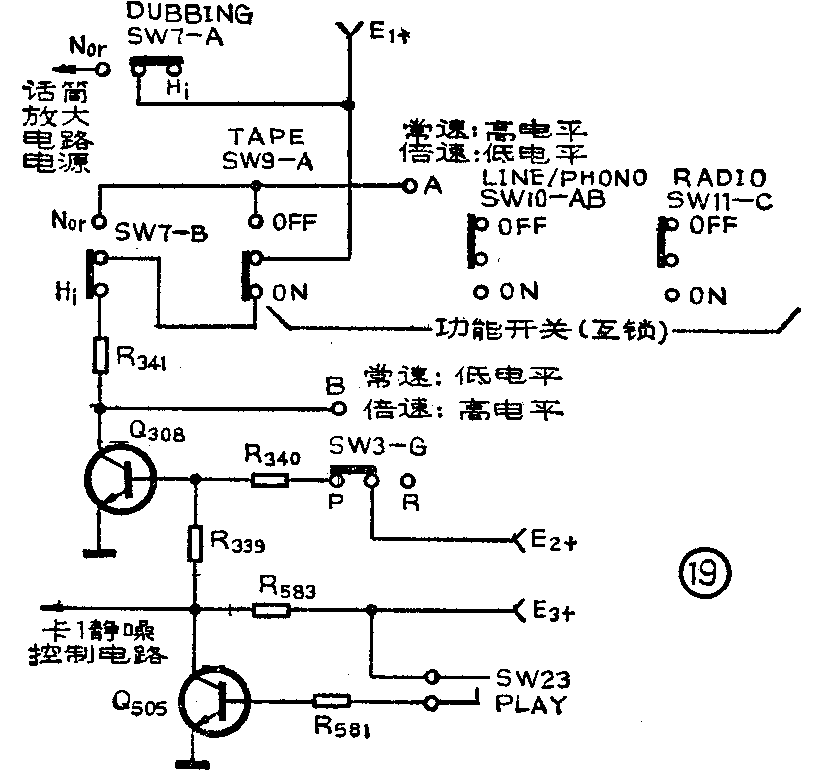

图19为GF—800的防误动电路，可以看出，它比GF—700的防误动电路简单。首先，它利用功能开关SW9—A、SW10—A、B、SW11—C互锁的特点，较好地解决了唱机、话筒、线路送来的几种节目源不能倍速录音时的防误动问题。可以看出，只有功能开关SW9—A（TAPE）按下时，复制开关SW7—B的中心头才有电压，此时控制电路输出端的B点才可能有倍速所需的高电平。这时其它功能开关（如收音SW11—C、线路输入／电唱机SW10—A、B）均处于断开位置，就不可能对这几种节目源录音。反之，如果对这几种信号源进行录音，即图19中的SW10—A、B、SW11—C均打到“ON”档，此时SW9—A则已打到“OFF”档，B点则为低电平，无倍速电平输出。GF—800话筒录音的防误动电路与GF—700相同，不再叙述。
图19中的Q\(_{5}\)05是卡1的静噪控制管，平时卡1不放音时，Q505截止，E\(_{3}\)便经R583在去控制卡1静噪电路的同时，又经R\(_{339}\)加到Q308的基极，使Q\(_{3}\)08导通，这样B点就只能是常速低电平。卡2的防误动功能与图17、图18中有关道一样，也是利用录放开关SW3－G在卡2处于非录音状态时，由E2经R\(_{34}\)0控制晶体管Q308，使Q\(_{3}\)08导通，达到防止误动目的。仔细观察一下图19还可以发现，图中没有画出选曲开关，而图17、图18中是有的。是否GF—800不需要当卡2处于录音状态时防止卡1的选（复）听错误动作呢？不是的。GF—800所选用的录音机芯有一个特点：它的放音开关SW—23只在放音时接通，而选（复）听时这个开关是断开的，因而在这种状态下仍是E3控制Q\(_{3}\)08导通，达到防止误动的目的。
以上介绍了倍速复制电路的基本原理，并给出一些实际电路。除此以外，倍速复制时的电信号频率要比常速时提高一倍，所以此时偏磁电流的频率也要相应提高，通常设计在95千赫左右。
倍速复制电路的调试
倍速复制电路中的放音与录音补偿电路，在设计电路时就已选好了，无需再加调试。只是电机的转速必要时（如更换元件后）需重新调整。在调试带速时通常要用到3150赫的抖晃带，由被测机放音，并用数字式频率计测量放音信号的频率。调整电机转速控制电路中的微调电阻（见上期文章中图7中的W\(_{1}\)、W2），使放音信号频率接近或等于测试带上的频率（倍速时应是测试带频率的两倍）。
调整带速的顺序一般是先调倍速后调常速，否则不容易一次调准。通常总是希望对卡1、卡2的带速能分别调整，但在调倍速时，由于防误动电路的作用，只允许整机处于复制状态（即卡1放音、卡2同时录音）时电机才能倍速，所以单靠复制开关来改变带速是不行的。若想解决这个问题，只有在调试时设法避开防误动电路的控制。通常的作法是在图7（见上期）中的BG\(_{2}\)的集电极（即图中的B点）加设一个接线柱，调倍速时只要用导线将这一点对地短路，便可使电机进入倍速状态。使用这种方法调起来十分方便。GF—700、GF—800收录机均采用了这一方法。(魏鹏)
