自制PC-81微计算机（续）

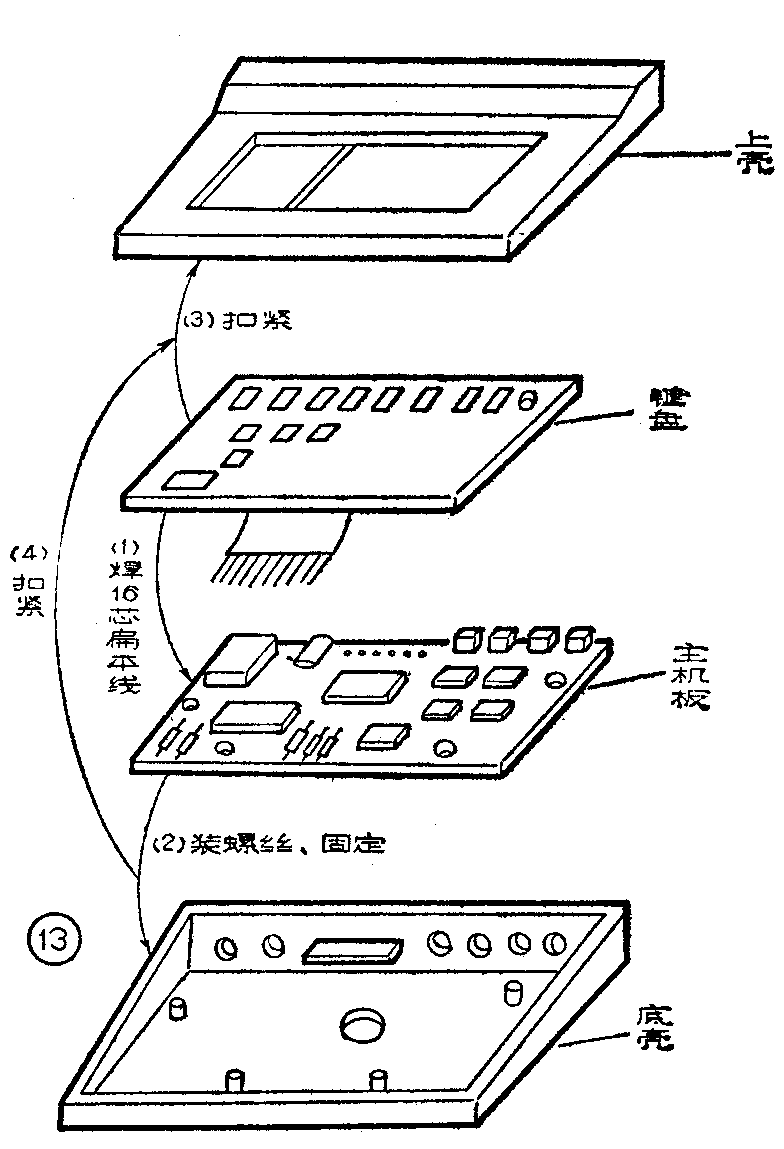

（四）整机组装 整机包括：上壳、键盘、主机板、底壳四个部分。装置时先将主机与键盘连接在一起，装入底壳，再将键盘装入上壳，上下壳扣紧即完成主机组装。各部分的连接请看总体结构图图13。

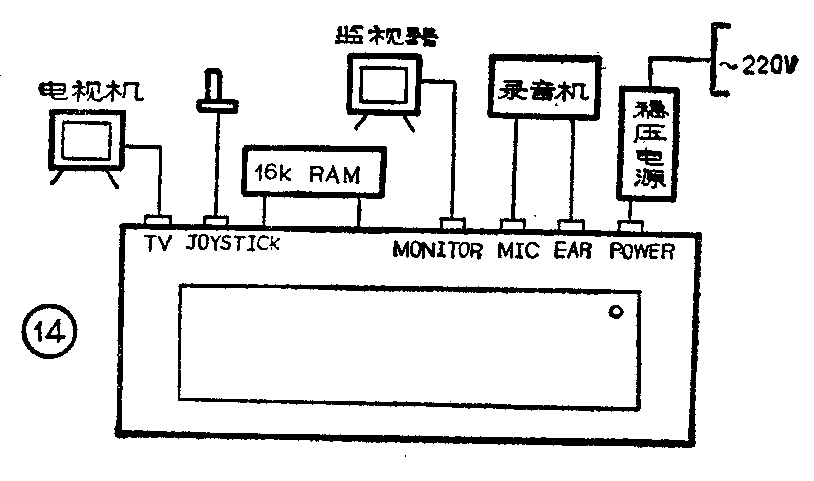

将PC—81机、监视器（或电视机）、录音机、游戏棒、16K模块按图14连接好，如果没有游戏棒、16K模块也可不接，不会影响主机工作。接通电源，屏幕上将出现READY和光标这时从键盘向计算机输入附表所示的程序。

程序中从10号语句到110号语句是检验存储器RAM和ROM。如果存储器工作正常；屏幕上应显示两遍PC－81机字符集。如果出现“STOP IN 40”则说明存储器RAM（2114芯片）存在问题。如果在检验时接上16K扩展模块，应将40号语句中的18432改成32768。

130号～170号语句检验音乐语句MUSIC，运行到这段程序时，应听到音乐中的“12345671·1·7654321”声音。

180号～280号语句检验键盘功能，首先按英文26个字母的顺序输入“ABC……XYZ”。如果输入正确则要求你输入数字0～9，屏幕上显示“INPUT 0 TO 9”否则要求你重新输入一遍字母“INPUT A TO Z”。如果某些键不能输入，那么有可能是在组装过程中，16芯扁平线的某一根被折断了，应打开机器，将断线查出，接好。

290号～340号语句是游戏棒检测程序（如果操作者手中没有游戏棒，可以不输入这部分程序）。运行到这部分程序时，屏幕的左下角上显示带引号的光标‘“’。这时，可将游戏棒向上、下、左、右各摇两次，然后按下红色按钮两次，屏幕上显示“JOY STICKTEST PASSED”，则说明游戏棒接口通过测试。

以上所述各项测试完后，屏幕上应显示“PC－81TEST PASSED”，说明组装的PC－81机通过了测试。

如果有某一项没有通过，则应对该部分进行认真的检查，然后再进行测试。

计算机的调试工作是组装过程中最主要的也是最困难的一步，要想搞好这项工作，首先应当对PC－81机的工作原理，基本结构以及芯片的功能弄懂搞清楚，并熟悉各芯片的内部结构，Z80ACPU指令的执行时序，在此基础上，分析故障原因，进行诊断，进而排除。

造成计算机不能正常运行的原因大致有下面两个方面。一个方面是短、断路造成，这是由印制线路板本身不良或是焊接不良造成。另一方面是元器件本身损坏。象Z80ACPU这样的MOS器件，由于它对静电和烙铁热量的承接能力差，所以在用烙铁进行焊接时，一定要将芯片拔下或者使用低压烙铁焊接。

对于任何一种微型计算机来讲，只要有一个地方发生故障，都会使整个系统处于瘫痪状态，为此，在调试修理过程中一定要认真细致，按步骤一步一步顺序地仔细查找。

1．我们在焊接完毕后，不要急于把配有插座的集成电路芯片插上，否则，万一电压值不对有时就有可能损坏芯片，造成浪费。

我们先将PC—81机插上集成电路芯片，用万用表的电阻档进行测量三个电源之间是否短路，这一点非常重要。如果有短路现象，我们就要根据其原理图仔细测试，直到找出短路之处为止，在此期间，绝不能通电。

2．在整个电源未短路的前提下，仔细查看元器件焊接位置是否正确，尤其要注意其方向性，一定要确保无误，方可通电，并按照图15查看其电压值。

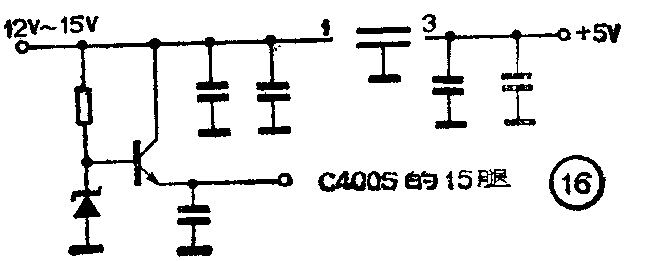

若此时电压值不对，我们就要根据电源变换原理进行跟踪调试，PC—81的供电电源为DC12V电压，而启动芯片工作的+8V和+5V电压是由+12V变换得到的，其电源电路如图16所示。

从原理图可知，PC—81机的接口芯片C4005所需工作电压为+8V，+12V电源电压经过电阻，稳压二极管、三极管变换成+8V电压，系统工作所需的+5V电压由电压调节器7805给出。因此，首先检查+12V电压是否到达主机板上，若+12V正确。＋8V不正确，就要检查电阻、稳压二极管、三极管的功能，必要时更换元器件。若+5V不正确，主要查看电压调节器7805的功能，注意，由于印制线路板本身造成电压值不对，或者由于焊接不良造成故障，这种可能也是存在的，必要时可用刀片将某一部分电路与其它部分电路隔离出来，进行局部检查，直到找到故障源为止。

3．若测得各芯片的电压值均正确，我们就要查看时钟信号是否到达Z80CPU，由于φ时钟是C4005根据外部的晶体振荡器经过内部振荡并二分频产生。所以如果CPU时钟信号不对的话，我们就要查看分析找出故障所在。

4．查看CPU芯片26腿RESET-工作是否正常。当CPU工作后，应是高电平；按下复位键后，应为低电平。

5．若以上各信号均正确，我们就可插上芯片了，若PC—81机仍不能正常工作，则说明系统控制信号有问题，导致PC－81机的监控程序不能正常执行。这时我们一定要冷静下来，断掉电源，按照其接线表进行测量，并仔细查找有无短、断路以及接触不良之处，因为我们手头只有一块万用表，如果控制信号之间短路，用万用表测其电压值有时能查找到出现故障的指令周期，但不太容易。因此，我们一定要仔细查找故障原因，用万用表电阻档认真检查，力争将由于印制线路板本身或焊接不慎造成的问题在此得到解决。

当然，也不能排除其芯片功能出现故障，例如，当MREQ有脉冲信号（此时用万用表测量其电压值为1.6V）则RAMCS-和ROMCS-均应有选通信号，若没有，在确知并无短路、断路的情况下，则说明故障出现在C4005片内部的存储器控制逻辑上，此时应更换芯片。

此类故障不象上面四点，它与芯片功能紧密相关，这时PC—81机已进入指令执行状态，按照已固定好的ROM中的管理程序有步骤地执行，如果我们熟悉Z80CPU时序，就能尽快地找到故障源并加以排除，为了检查正在工作的电路的波形，用示波器查找比较方便。

6．PC－81机在组装调试过程中，由于误操作有时会造成元器件的损坏，这时就要有目的地更换芯片及元器件。

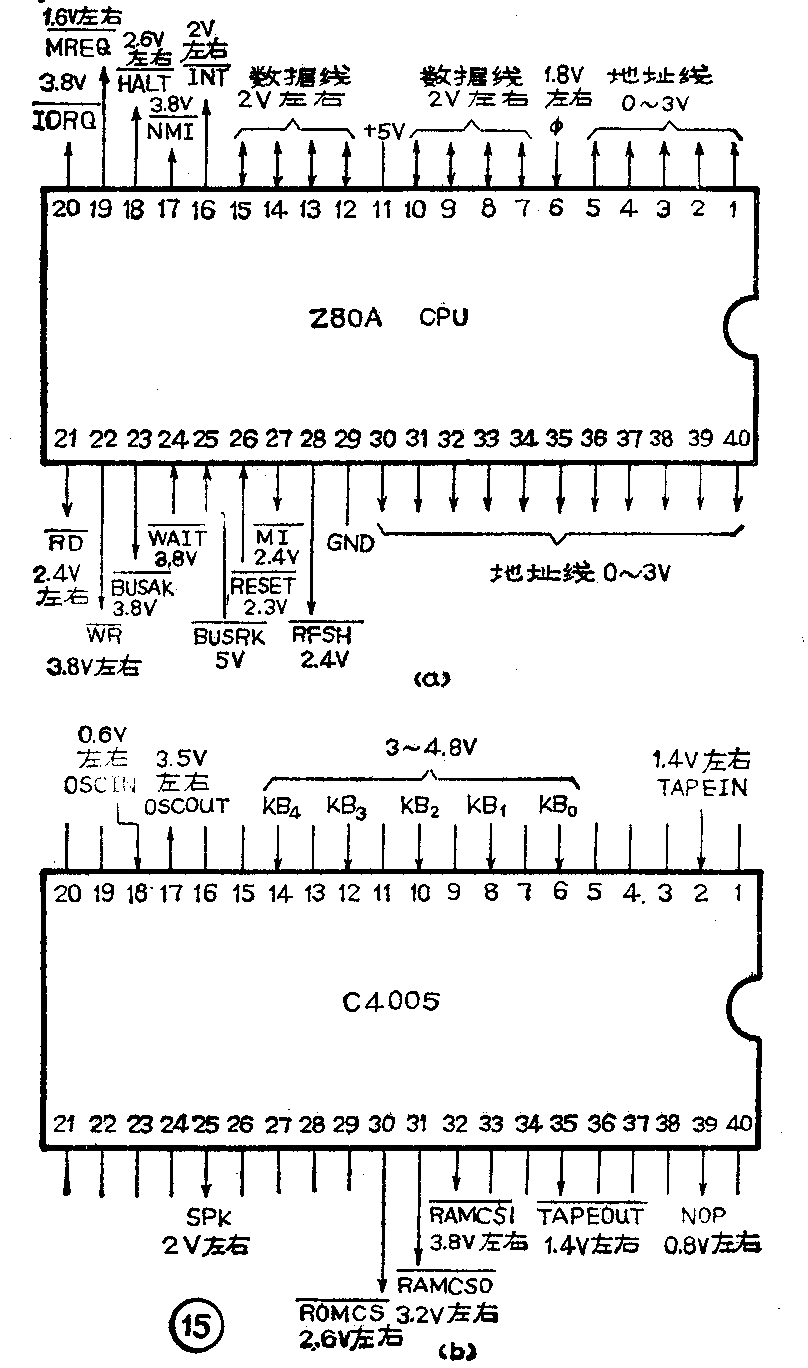

在这里，我们将其主要芯片在该机正常工作时的各脚电压在图15上注明，以供大家参考。

PC—81是一种供初学者使用的8位微型计算机。该机的中央处理器（CPU）采用功能较强的Z－80A。机内只读存贮器ROM中存有BASIC解释程序。考虑到有些程序较长，机内的存贮器可能不够用，该机设有随机存贮器RAM扩展接口，在内存不够用时可以方便地插接16KRAM以便运行较长的程序。该机的BASIC语言具有编排各种图案和音乐的功能。用这些功能可以方便地编制各种有趣的程序。（续完）（ 王长伶 王慧林 周明森）
