这里介绍一种用BH4100集成电路作低频功率放大器、同时有声有光指示的电码练习器。无线电报务运动员和初学发报的同学可利用它来练习发报的动作,以求达到熟练的程度。

工作原理

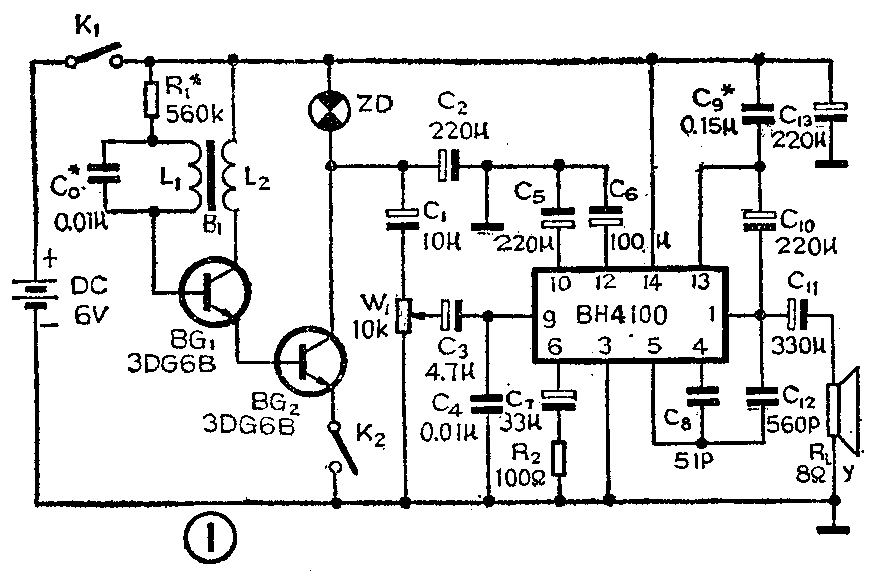

这个电码练习器的电原理图如图①所示。它是由电源部分、振荡器、电压放大器、低频功率放大器几个部分组成。

图1
图1 🔍原图 (876×576)

电码练习器的电源使用直流6V(5号电池4节)。振荡器是由C\(_{0}\)、L1和晶体三极管BG\(_{1}\)组成。BG2作为电压放大用。BH4100集成电路及其外接电阻电容器组成低频功率放大器。K\(_{2}\)为电码练习器的电键。

合上电源开关K\(_{1}\)。当电键K2按下时即接通振荡器和电压放大器电路,振荡器便产生振荡信号,经BG\(_{1}\)发射极输出送到BG2基极,信号经BG\(_{2}\)放大后再经C1和电位器W输入到BH4100低频功率放大器,经功率放大后,输出信号经C\(_{11}\)送到扬声器发出声音。当BG2工作时、它的集电极电流流经小电珠ZD,使小电珠发出光来。当放开电键K\(_{2}\)时,振荡器因电源电压断开而停止振荡,无信号输出,小电珠也不发光。再按下K2时,便重复上述过程。扬声器发声时间长短和小电珠发光时间长短与电键按下的时间长短相同,因此,按动电键K\(_{2}\)便可进行电码练习。调节电位器可控制音量大小。

元件选择

晶体管BG\(_{1}\)、BG2可用3DG6B或3DD201A型号的硅NPN型小功率三极管,β值40~100均可以。低频功率放大器采用BH4100或LA4100型号的集成电路。信号指示灯ZD采用0.04A小电珠。变压器B采用袖珍式收音机输入变压器E\(_{141}\)型最合适。电位器W采用带开关的10kΩ的电位器。

安装与调试

图2
图2 🔍原图 (960×920)

图2是电码练习器的印刷电路板图,面积为(65×70)平方毫米。

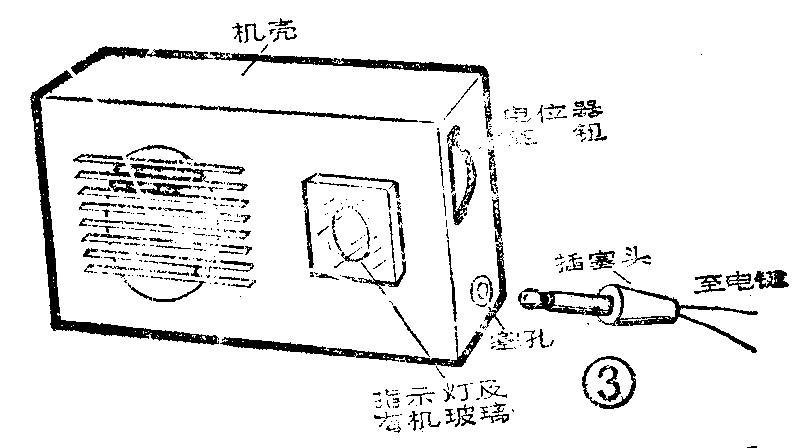

小电珠安装在机壳面板上。先在面板上钻φ10的小孔,在孔的上面粘贴一块20×2O毫米透明的有机玻璃,见图3所示。

图3
图3 🔍原图 (804×448)

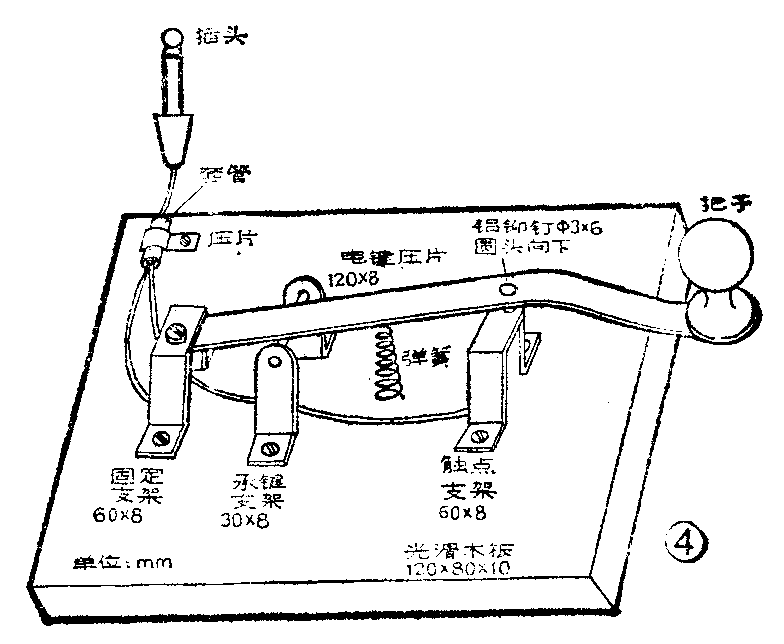

电键按图4所示制作,固定支架、承键支架、触点支架和电键压片均用1毫米厚的铜片制作,它们以及弹簧按图4安装在木板纵向的中心线上,前述三者的高度均为20毫米,而弹簧的高度则需25毫米,电键压片应安装在它们的中间位置上。φ3×5的铝铆钉和触点支架是作为触点用的,因此二者必须上下对正。铆钉的安装方法:先在电键压片触点位置钻直径为φ3的小孔,铆钉头同下,穿过电键压片φ3的孔铆牢即可。两根引线分别焊到固定支架和触点支架上,另一端则接到插头上,电键便制作成了。

图4
图4 🔍原图 (784×644)

本机调试很简单。R\(_{1}\)是BG1基极偏流电阻,调节R\(_{12}\)使BG1基极电流I\(_{C}\)在0.45~0.5mA即可。调节C0的大小,可改变音调高低。C\(_{0}\)容量增大,则音调低;C0容量减少,则音调高。低频功率放大器不需调试,只要BH4100集成电路外接元件标称值、极性无误就能正常工作。(陈新才)
