振荡线圈在超外差收音机中是构成本机振荡电路必不可少的元件。目前晶体管收音机最常用的振荡电路（包含在变频电路中）如图1所示。振荡线圈的工作原理是这样的：其初级电感L\(_{13}\)和双连可变电容C4、垫整电容C\(_{6}\)以及微调电容C7构成振荡回路，决定了本机振荡频率。抽头2是为了使高阻抗的振荡回路与晶体管e与地之间的低阻抗得到匹配所必须的。次级线圈L\(_{46}\)是反馈线圈。其作用是将集电极输出的振荡电压、耦合到谐振回路，再由谐振回路耦合到发射极，完成由集电极—发射极的反馈。
对于收音机的不同波段，由于所需要的振荡频率不一样，自然要配用初级电感量不同的振荡线圈。即使同一波段的振荡线圈如果所用的双连可变电容容量不同也应配用初级电感量不同的振荡线圈。例如设计一个中波段收音机，如采用270pF的等容双连就可以配用北京产的初级电感量为165μH的SZZ1或SZZ2振荡线圈。如果采用365pF的等容双连就必需改用初级电感量为145μH的SZZ3型振荡线圈。关于什么样的双连应该配用什么样的振荡线圈的有关资料请参考本刊74年11期封三的图表。应该指出，近年来随着我国电子工业的发展，国产振荡线圈的系列品种远不止表上所列的这些，但线圈的电原理图和工作原理与前面所述的是完全相同的。

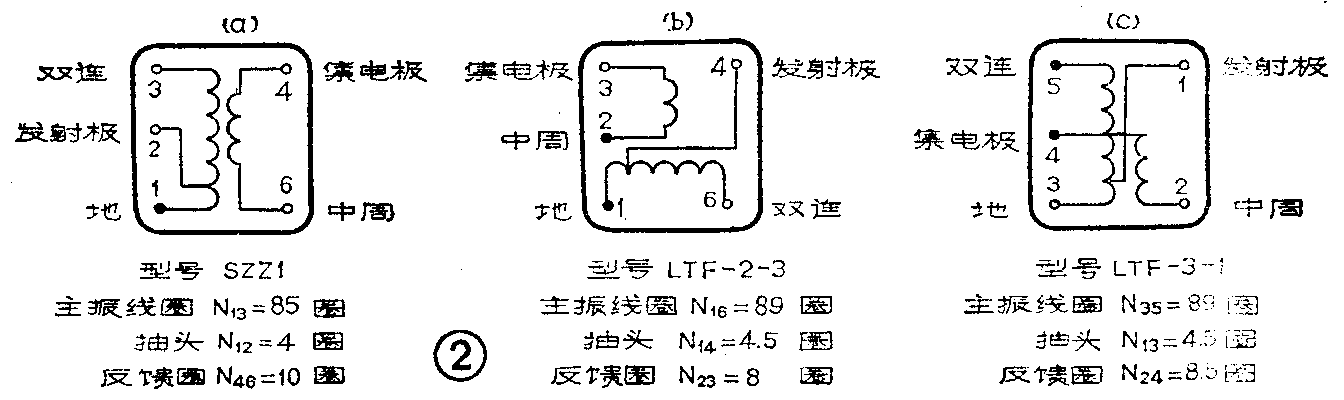

还应该说明的，由于我国电子工业发展初期的标准化工作未能及时跟上，因此各厂家生产的振荡线圈在引线的连接方法上存在着较大的差异。这给维修工作带来了不少的麻烦。还是以大家熟知的中波线圈为例，同样是配用270pF等容双连的中波振荡线圈，北京配件七厂生产的SZZ1的接线图如图2a所示；而上海无线电二十八厂生产的LTF－2－3和LTF－3－1的接线图则分别如图2b、c所示。读者可以看到尽管这三种线圈的电原理图是相同的，相应部分的圈数也大致相近，但接线图存在着很大差异。
收音机中的振荡线圈损坏了，一时又找不到同型号的线圈更换，该怎么办呢？能否用不同型号的振荡线圈代用呢？通过以上的分析，答案是肯定的。首先要指出，只有工作频率范围和配用双连相同的振荡线圈，才有可能互相代用，要判别这一点，需要查阅线圈的说明书或有关资料，然后根据情况作具体处理：
①如果查阅了有关资料，发现代用的振荡线圈和原用的振荡线圈接线图完全相同，这时可以直接代用。即把原来已损坏的线圈拆下，插上代用振荡线圈，焊好后一般应能正常工作。

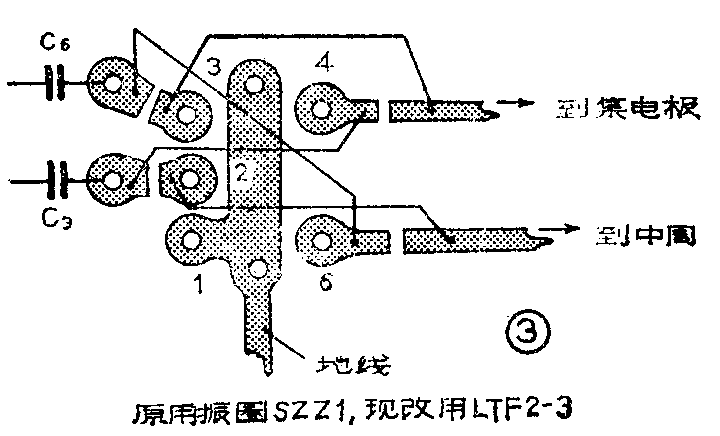

②如果查阅有关资料后，发现代用的振荡线圈和原用的振荡线圈接线图不一样，这时就不能直接代用。振荡线圈换上后，需要将印刷线路板改接。即把印刷电路板上接振荡线圈五个脚的铜箔切断，然后根据代用振荡线圈的接线图，用光铜线将切断的铜箔交错的焊接起来。这样也能正常工作。要注意的是跨接的光线要短，一般不超过2厘米。另外跨接线要架空，以免与印刷板别的焊点相碰，必要时可以套上套管。具体方法如图3所示，这是以LTF－2－3代用SZZ1的例子。其中1脚不改动，2脚铜箔改接4脚。3脚铜箔改接6脚；4脚铜箔改接3脚；6脚铜箔改接2脚。以上说明的是中波振荡线圈的代用。对于短波振荡线圈也可用同样的方法处理。
最后再谈一下，振荡线圈代用后可能会发生的问题以及处理方法：
①波段高端的频率范围大幅度变化，以致用原来的微调电容调不过来。这是由于各种振荡线圈的分布电容不同的缘故。如果发现高端频率过高，则应在原来的微调电容C\(_{7}\)上并联一只5～10pF的瓷片电容，然后再调微调电容，这时就没有问题了。如果发现高端频率过低，则应检查一下原来C7上有没有并联电容。如有应拆去；如没有，则可将微调电容拆去。这时高端频率一般不会有问题了。
②出现振荡过弱或过强。振荡过弱表现在整机灵敏度跌落，无信号噪声很小。这时可以通过减小偏流电阻R\(_{1}\)的数值，增加管子的工作电流的方法来加强振荡。振荡过强表现在整机无信号时噪音特大。这时也可以用降低管子工作电流以减弱振荡的方法。如效果不大时，可以在振荡线圈的反馈线圈（图1中的L46）上并联一只2CP或2CK系列的二极管，利用阻尼二极管来减弱振荡，这是比较奏效的方法。（青蓝）
