由于自动色度控制电路的检出二极管D\(_{1}\)的阴极由耦合电阻R12和色同步选通网络的初级线圈（未画出）串联后连接在电源+20V上，即二极管D\(_{1}\)的阴极直流电位为+20V。因此，在无控制信号（即色同步信号）输入时，D1截止。自动色度控制电路的第一级放大管BG\(_{3}\)也截止。当色同步信号从色同步选频放大器经耦合电阻R12送至二极管D\(_{1}\)的阴极上时，其阴极上电位波形如图8（a）所示。该波形经D1检波和R\(_{1}\)0、C13滤波后送入BG\(_{3}\)的基极，其波形见图8（b）。经BG3倒相放大，在其集电极输出一个正极性色同步信号的包络脉冲，见图8（c）。这个自动色度控制信号再由二极管D\(_{2}\)检波及C12、C\(_{1}\)0、R8、L\(_{3}\)组成的网络滤波后，其剩余的直流分量见图8（d），被送到自动色度控制电路中第二级放大管BG2的基极。再经BG\(_{2}\)倒相放大，即自动色度控制电路的输出信号就加在色度放大器中受控管BG1的发射极，以对其实行自动增益控制。
当色度放大器输出的色度信号幅度正常时，自动色度控制电路输出的控制信号（即I\(_{e2}\)）将使BG1工作在反向增益控制区中适当点位，如图3中B点。若色度放大器输出的色度信号幅度变大，则输入到自动色度控制电路的色同步信号幅度也相应增大。这时，经自动色度控制电路检出、放大，检波，再放大后，使输出的自动色度控制信号减小，进而使BG\(_{1}\)的增益下降，最后达到使其输出色度信号减小，并恢复到正常值。

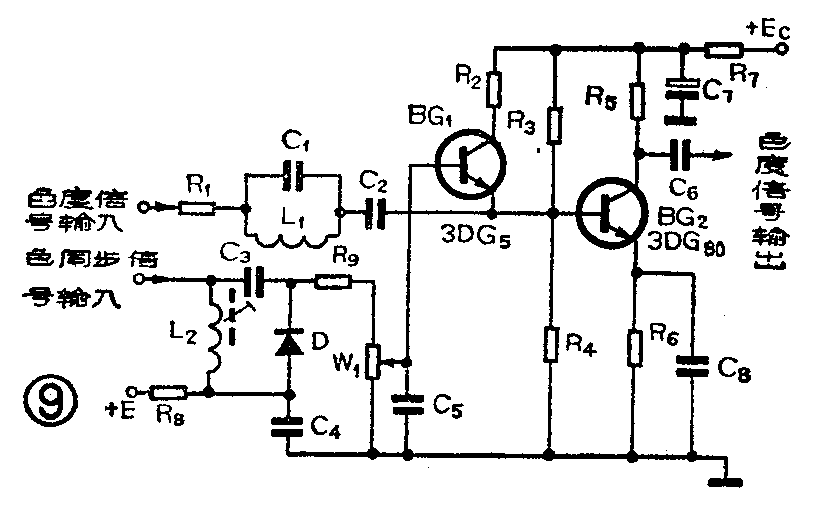

图9是国产春雷牌3S4型彩色电视机中受控色度放大器和它的自动色度控制电路。受控放大管BG\(_{2}\)工作在正向增益控制区中。色度信号经过R1、C\(_{2}\)和C1、L\(_{1}\)并联谐振网络（主要滤除6.5MHz的伴音信号）后送到BG2的基极，经放大后从集电极输出。从图9可以看到，受控管BG\(_{2}\)的基极偏压是由R3、R\(_{4}\)、R2及BG\(_{1}\)的rce1提供的，而BG\(_{1}\)又是自动色度控制电路的直流放大管。即，该色度控制电路的输出信号加在受控管BG2的基极上。这与前面介绍的自动色度控制电路是不同的。电路中，R\(_{8}\)、D、R9、W\(_{1}\)组成BG1的基极偏置电路，调整W\(_{1}\)的大小可改变BG1的工作点，即自动色度控制电路的起控点。L\(_{2}\)、C3、D则构成了自动色度控制电路的检波与提升网络。

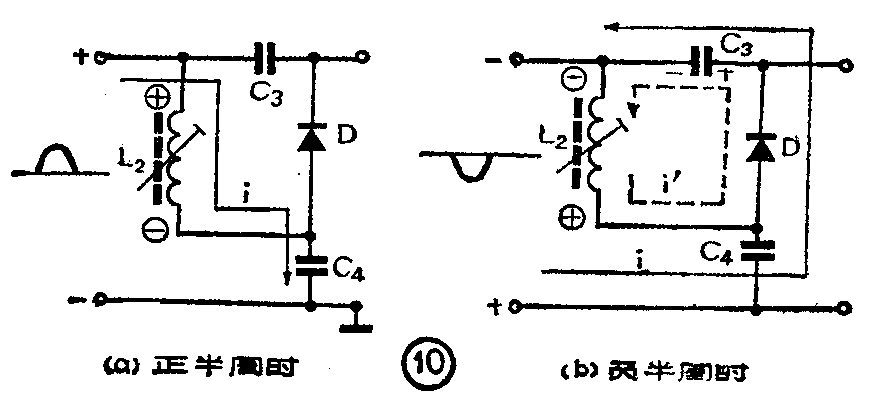

当由10个周期宽、频率为4.43MHz的正弦波组成的色同步信号输入时，其正弦波的正半周将使自动色度控制电路的检波二极管D因加反偏电压（这里指信号电压）而截止。这时，正弦波的正半周电流i将从线圈L\(_{2}\)的上端流到下端，根据电磁感应原理，可在L2上产生自感电动势。且极性为上正下负，见图10（a）。而这些正弦波的负半周将使二极管D因加正偏电压（这里指信号电压）而导通。这时，正弦波负半周电流i经二极管D对电容C\(_{3}\)充电。与此同时，线圈L2上的自感电动势的极性也改变方向为上负下正，感应电流i也经二极管D对电容C\(_{3}\)充电。线圈L2把在正半周中储存的能量放出。见图10（b）。结果，在C\(_{3}\)两端出现一个自动色度控制直流电压信号，其极性为左负右正。显然，这个自动色度控制直流电压大小取决于正弦波的幅度大小，即取决于色同步信号幅度大小。这个自动色度控制直流电压经R9和W\(_{1}\)分压，电容C5滤波后，送到自动色度控制电路的直流放大管BG\(_{1}\)的基极。经BG1放大后，自动色度控制信号就加在BG\(_{2}\)的基极，实行对BG2的增益自动控制。
综上所述，自动色度控制信号有从受控管基极输入和从发射极输入两种形式。由于基极电流比发射极电流对其集电极电流的控制灵敏度高，故前一种自动增益控制电路结构比后一种简单。此外，由于7.8kHz正弦波信号是产生于PAL鉴相器中，所以以它为控制信号的自动增益控制电路必须在鉴相器正常工作以后，才能稳定工作。续完(益友)
