四、使用注意事项
使用数字万用表之前，应仔细阅读使用说明书。尽管它具有较完善的过压、过流保护电路，仍须防止操作上的错误（如用电流档测电压等），以免造成不应有的损失。现提出几点使用中易被忽略的事项：
1．不允许在高温（＞40°C）、阳光、高湿度、寒冷（＜0°C）、有强烈震动的环境下使用或存放仪表，以免损坏液晶显示器。
2.在各电阻档、二极管档、通断档，红表笔接V／Ω插孔带正电，黑表笔接COM插孔。这与指针式万用表拨电阻档时表笔的带电情况相反。
3.3\(\frac{1}{2}\)位数字万用表的频率特性较差，不能测高频信号。DT－830的频率范围规定为40～500Hz，笔者用XFD－6型信号发生器和DYF－6型电子管复用表实测为20Hz～1kHz。当信号频率达2kHz时的测量误差是+4％，测交流电压的精度已无法保证。
4．测三极管h\(_{FE}\)值时，由于电源电压仅2.8伏，而且未考虑Ube的影响，使测量值偏高。例如用DT－830测出某只3DG6B管的h\(_{FE}\)=70，改用JS－6B晶体管测量仪测出hFE为51（测试条件为E\(_{C}\)＝6V，IC＝2mA）。此时DT－830测h\(_{FE}\)的误差为+37％，这说明数字万用表测出的hFE只能是近似结果。
5.数字万用表的AC－DC转换器是按正弦波形的有效值设计的。对于周期性变化的非正弦波形（如方波、短形波、三角波等），就不能直接测量出结果。
6．测交流电压时，最好把仪表的黑表笔（即模拟地COM）接被测电压的低电位端，例如接信号发生器的公共地端或机壳，以减小仪表对地分布电容的影响，使测量结果准确。
7.3\(\frac{1}{2}\)位数字万用表，必须用精度和分辨力都比它高一个等级的41;2位的表来校准。用同一级表校验的结果只能作为参考。
五.直流200mV档的功能检查
直流200mV档是数字万用表的最基本量程，也是检修和调试的关键档。下面讲述的功能检查方法，也适用于其它型号3\(\frac{1}{2}\)位数字万用表以及31;2位数字电压表、数字面板表。
首先把数字万用表拨至200mVDC档，按下列步骤检查其功能：
1．检查输入为零时的显示数：把万用表的正、负表笔短接（或把7106的IN+与IN-短路），使V\(_{IN}\)＝0V。仪表应显示“00.0”。
2．检查基准电压V\(_{REF}\)：把IN+与VREF+短接，用基准电压100.0mV作V\(_{IN}\)，仪表应显示“100.0”，允许有±1个字的误差。
3．检查液晶显示器的全亮笔划：把TEST与V+短接，使逻辑地变成高电位，全部数字电路停止工作。因各笔划上均加有直流电压（不是方波电压），故笔划全亮。仪表应显示“1888”，数中不含小数点（4077B亦不工作）。
注意，此步检查时间应很短，以免降低LCD显示器的使用寿命。
4．检查负号显示及溢出显示：把IN+与V-短接，使V\(_{IN}\)＜0V，且|VIN|＞200mV，应显示“-1”。
经上述检查无误，说明直流200mV档功能正常，也证明A／D转换器和显示器性能良好。
六、DT－830型数字万用表故障分析
1．作功能检查时的故障：（1）将电源开关拨到“ON”位置时无显示。原因是电池电压不足；电池插头严重锈蚀，接触不良；电池引线断；电源开关内部接触不良。（2）两表笔短路时读数不是“00.0”，且有跳数现象。原因是表笔引线内部开路，外界存在很强的干扰信号；K\(_{1}\)接触电阻太大，引入干扰；仪表后盖里面贴的金属屏蔽层到COM的引线断开。（3）把IN+与VREF+短路，显示值不是100.0。原因是基准电压的分压电路中，有的元件阻值改变；W\(_{3}\)的滑臂改变位置，应仔细调整W3。（4）检查全亮笔划时有笔划残缺现象。原因是液晶显示器损坏；LCD与导电橡胶棍之间接触不良，可紧固显示器螺钉或卡子；7106驱动器坏。（5）不显示小数点。原因是K\(_{1}\)-6接触不良；4077B损坏。
下面故障分析是假定7106和LCD显示器均工作正常。
2．直流电压档：（1）不能测量。原因是K\(_{1}\)动触点接触不良。（2）某一档或某几档的显示数不对。原因是该档的分压电阻阻值改变。
3．直流电流档：（1）不能测量。原因是0.5A熔丝管烧毁；K\(_{1}\)接触不良；D1或D\(_{2}\)击穿短路。（2）某一档或某几档显示值不对。原因是分流电阻的阻值改变。
4．交流电压档：（1）不能测量。原因是K\(_{1}\)接触不良；运算放大器062损坏；C5、R\(_{26}\)脱焊。（2）各档显示值都存在一定的误差。应调整W4。（3）表壳屏蔽层到COM的引线断。（4）某些进口数字万用表是按抗60Hz市电干扰而设计的，我国采用50Hz市电，因此仪表抗干扰能力下降。必要时可适当增大时钟振荡器的电阻值，例如把100kΩ改成120kΩ（振荡电容100pF不变），使振荡频率从48kHz降成40kHz，测量速率也从3次／秒变为2.5次／秒，其它性能不变。
5．电阻档：（1）不能测量。原因是K\(_{1}\)接触不良；R13开路；标准电阻开路。（2）显示数不对。原因是标准电阻的阻值改变。
6．检查二极管：此档发生故障，应首先检查直流电压档工作是否正常。
7．蝉鸣器档：若将两支表笔短路后，不能发出振荡声，应首先检查200Ω电阻挡是否工作正常。如电阻档没有问题，可测量各点的直流工作电压（参看图15）：（1）运放062的输出始终为负电压，说明比较器有问题（必要时可微调W\(_{5}\)），可能是运放损坏。（2）运放输出正常，则故障在可控振荡器。检查R43、C\(_{13}\)有无虚焊，也不排除4011损坏的可能性。
8.测量三极管h\(_{FE}\)时的故障：（1）不能测量。原因是V+或COM到hFE插口的印刷线路断开，加不上电压。也可能是被测管的e、b、c极插错或漏插。（2）h\(_{FE}\)插口内污垢太多，造成被测管接触不良，显示值不稳定。可用尖咀镊子夹住无水酒精棉球仔细揩净。
七、修理注意事项及元器件代换
1．焊接前把数字万用表电源开关扳到“OFF”（关），严禁带电焊接。
2．使用20W电烙铁，烙铁外壳须接地线。
3．调试用的示波器、数字频率计和信号发生器等测试仪器的机壳须良好接地，防止因漏电而损坏数字万用表。
4．CMOS集成电路的电源端不得接反。有的集成电路（如7106）有插座，管脚顺序不得插错。

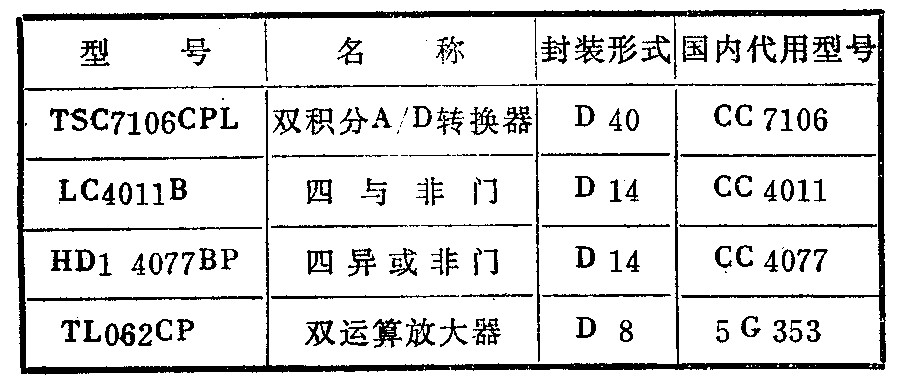

5．附表中D表示塑料封装双列直插式，后面的数字表示管脚引线数。5G353为上海元件五厂产品。与CC7106相同的厂标型号为CH7106，由上海无线电14厂生产。硅三极管C1959可使用国产3DG6C代替。二极管1N4001可用反压100V、1A的硅整流管代替。二极管1S1588可用2CP6代替。（续完）(沙占友)
