编者按：本刊收到不少参加今年V-MOS管有奖制作比赛的读者来信，希望近期内在杂志上介绍测试V－MOS场效应管的参数的简易仪器，以便对V-MOS管配对使用。现介绍如下一种测量方法，供读者参考。
本装置电路很简单，配合示波器使用，可以逐条定量地观测各种功率的场效应管（包括V－MOS管）的输出特性曲线。并可借助示波器屏面上的刻度，直接读出被测管的跨导gm、导通电阻R\(_{on}\)、闽电压Vth、漏源电流I\(_{DS}\)以及漏极饱和电流IDSS等参数。通过它可以较方便地选择配对管。
主要性能
Y轴：漏极电流，共分1、10、400mA／度三档。X轴：漏极电压共分1、2、5V／度三档；栅极阶梯信号：①阶梯电压，1伏／级，共10级（逐级调节）。②极性选择，分正、负两档；4、漏极扫描信号：①峰值电压0～50V（正或负）连续可调。②电流容量4A（峰值）。③功耗限制电阻0～50千欧连续可调。
电路原理

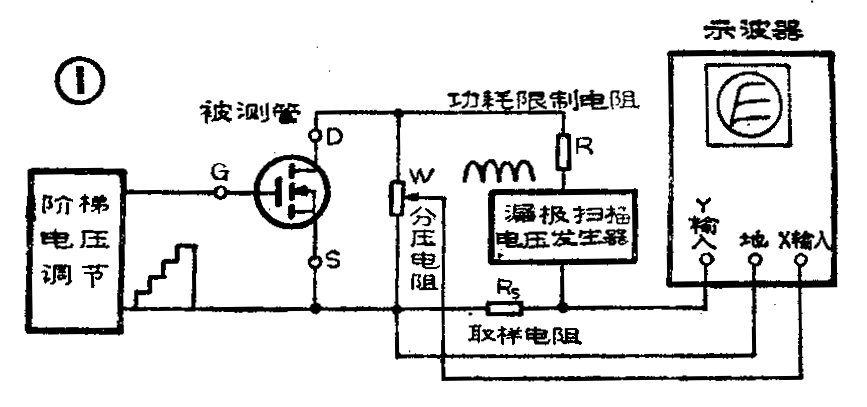

图1为测试原理方框图，可以看出，附加器部分主要由阶梯电压调节器和漏极扫描电压发生器组成。由阶梯电压调节器向被测管输入可调变的U\(_{GS}\)后，被测管的漏极回路便可产生一个对应的漏极电流ID，其大小为ΔU\(_{GS}\)的gm倍，g\(_{m}\)为被测管的跨导值。漏极扫描电压发生器产生频率为100Hz的正弦半波扫描电压，经功耗限制电阻R加到被测管的漏极。被测管的漏极电流通过取样电阻RS，加到示波器的Y输入端。随着阶梯电压的逐级调整，在示波器屏面的Y轴方向便可逐个显示出各个阶梯电压所对应的漏极电流值。漏极与源极之间的电压从漏极分压电阻W中心抽头取出，输入到示波器X轴输入端，在示波器屏面的X轴方向显示出漏极电压的数值。于是在屏面上可以显示出在某一U\(_{GS}\)时被测管所对应的一条输出特性曲线，即漏极电流随漏源电压变化而变化的曲线。

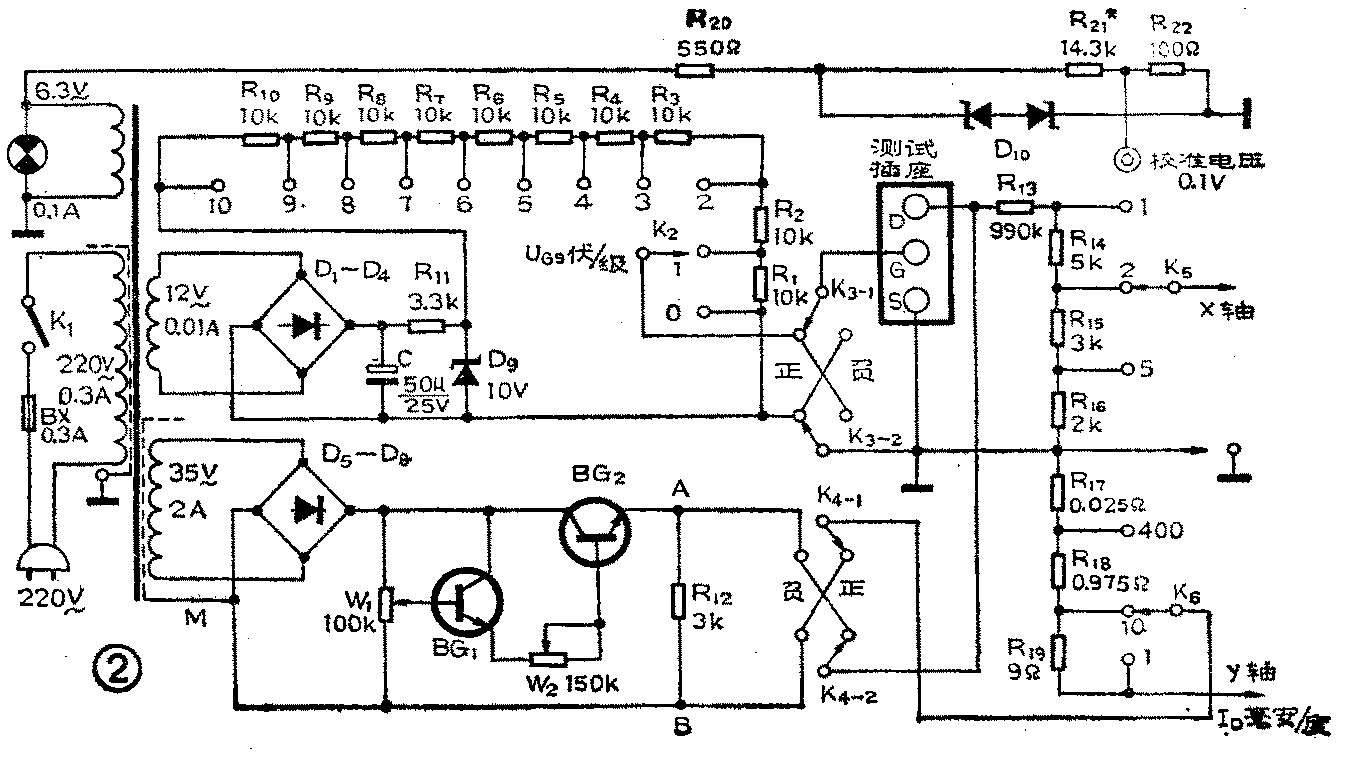

图2为附加器的详细电路图。工作原理如下：
1．阶梯电压调节器：电源变压器次级提供的12伏交流电压，经D\(_{1}\)～D4全波整流，再经电解电容C滤波，经电阻R\(_{11}\)限流后送给稳压管D9（D\(_{9}\)稳压值为10V），在D9两端得到一个非常稳定的10V直流电压。这个电压经电阻R\(_{1}\)～R10进行分压，通过开关K\(_{2}\)进行阶梯电压大小的选择，再经阶梯输出极性选择开关K3进行阶梯极性选择，而后输送到被测管栅极和源极之间。由于电阻R\(_{1}\)～R10为10只相同阻值（10千欧）的电阻器，因此K\(_{2}\)每变换一个档位，输出的阶梯电压就变化1伏，在测试时可逐级调节进行测试。
2.漏极扫描电压发生器：它由整流和调压两部分组成。D\(_{5}\)～D8构成全波桥式整流电路，输出频率为100Hz的正弦半波电压，经W\(_{1}\)构成一个回路。本装置由BG1和BG\(_{2}\)复合组成射随器进行调压。BG1基极接W\(_{1}\)中心抽头，当中心抽头位置改变时，BG1基极电位随之变化，BG\(_{2}\)发射极电压（扫描输出电压）也随之变化。扫描电压的极性由K4进行选择后输出。
当W\(_{1}\)中心抽头滑至下端时，即BG2基极电位为零时，BG\(_{2}\)的c、e结仍有漏电流通过，由R12泄放。
图2中的W\(_{2}\)和BG2配合起来起漏极功耗限制电阻的作用。当W\(_{2}\)阻值调至零时，BG2的c、e结之间的等效电阻较小，此时可以输出大电流；当W\(_{2}\)阻值逐渐加大时，BG2 c、e结之间的等效电阻也随之加大，输出电流将受到限制。
元件选择
图2中，D\(_{1}\)～D4选0.1A、25V的一只全桥，D\(_{5}\)～D8选2A、50V全桥。D\(_{9}\)选标准10V稳压二极管，稳压值一定要准确，否则会影响阶梯电压的准确性。D10为一只2DW232双向稳压管，稳压值为6V左右。BG\(_{1}\)的β应大于150，BVceo＞50V，P\(_{CM}\)＞500毫瓦。BG2的β应大于50，BV\(_{ceo}\)＞50，PcM＞40瓦，I\(_{CM}\)≥5A。只要满足以上要求，BG1、BG\(_{2}\)选任何型号的NPN管即可。所有分压、分流电阻如R1～R\(_{1}\)0、R13～R\(_{19}\)的阻值要尽量准确。R17、R\(_{18}\)的阻值较小，不容易买到成品，可用电阻丝自绕。在业余情况下，可用万用表R×1档取一段阻值为1欧的电阻丝，用尺子量出其长度，按照阻值与长度成正比的关系，截取总长的1／40，阻值即为0.025欧（应留出两端焊接的长度）。其它阻值也可按此法截取。将截好的电阻丝绕在一根小棍上成线圈状，脱胎后拉一定间距即可。以上各个电阻器的功率除R12选1瓦以外。其余的均可选1／8瓦的。W\(_{1}\)、W2选功率为1瓦的碳膜电位器。
电源变压器的功率容量应大于70瓦，初级与次级之间应设有屏蔽层并接地。为了保证测试精度，在漏极扫描电压35V～绕组外层也设了屏蔽隔离层，该屏蔽层应接到图中M点，不直接接地。
K\(_{2}\)用1×11的波段开关，K3、K\(_{4}\)均使用2×2钮子开关。应注意的是通过K4的峰值电流有4安左右，K\(_{4}\)应满足这个要求。K5用1×3波段开关。因通过K\(_{6}\)的电流峰值也达4安左右，因此K6可选3×3波段开关，将其三组接点并联起来作为一组使用。
安装与调试
阶梯电压调节器的作用是提供可调的准确U\(_{GS}\)值，因此D9两端的10V电压要认真调准。将这部分电路接好后，将电流表串接在稳压二极管D\(_{9}\)的支路中，调整R11阻值，使电流表指示在10毫安处即可。
漏极扫描电压发生器接好后，可在输出端（即图2中A、B端）接一个电压表，将W\(_{2}\)调到0阻值处，调W1时，电压表指示应在0～35V（峰值50V）之间变化。分压和分流电阻可直接焊接在相应转换开关上。
为了保证测试精度，本装置特设了一个0.1V的校准信号。应注意的是，这个校准信号是削波的峰峰电压，不能用普通电压表去测量。在业余条件下，可如图3所示用一节干电池，利用电阻和电位器进行分压，由电阻两端输出信号电压，调节电位器并用万用表监测使输出校准电压为0.1V，然后将此电压输入到普通示波器的Y输入端，记下Y轴方向的偏转长度。再改为将附加器的校准信号输入至示波器的Y输入端，调整R\(_{21}\)，使其Y轴偏转长度与用电池时偏转长度相等，这时附加器的校准信号就算调好了。（有关该附加器的具体使用方法待续）。(张军)
