无线电爱好者经过一个阶段的电路实验后，往往不能满足于按照人家设计好的电路板进行安装实验了。自己能不能设计印刷电路板呢？下面就这个问题，谈谈自己的一点体会，供初学者参考。在无线电爱好者中有很多很好的办法，希望这篇短文能起到抛砖引玉的作用。
一、设计印刷电路板的几点原则
1．元器件安放在无铜箔的一面。
2．电路安排合理，各元器件之间不产生有害的干扰。如收音机中的输入、输出变压器要垂直放置，磁性天线要远离扬声器。
3．元器件安放位置要满足使用时需要。如收音机中的可变电容器、电位器要靠边放置，以便旋钮伸出机壳外，电池要靠机壳下部放置，这样整机可以放得稳当些。
4．要根据元器件的大小留好安装位置。
5．各元器件之间的连接铜箔不能交叉（如实在避免不了交叉，可用外接辅助线连接，但尽量少用）。
二、印刷电路板设计方法

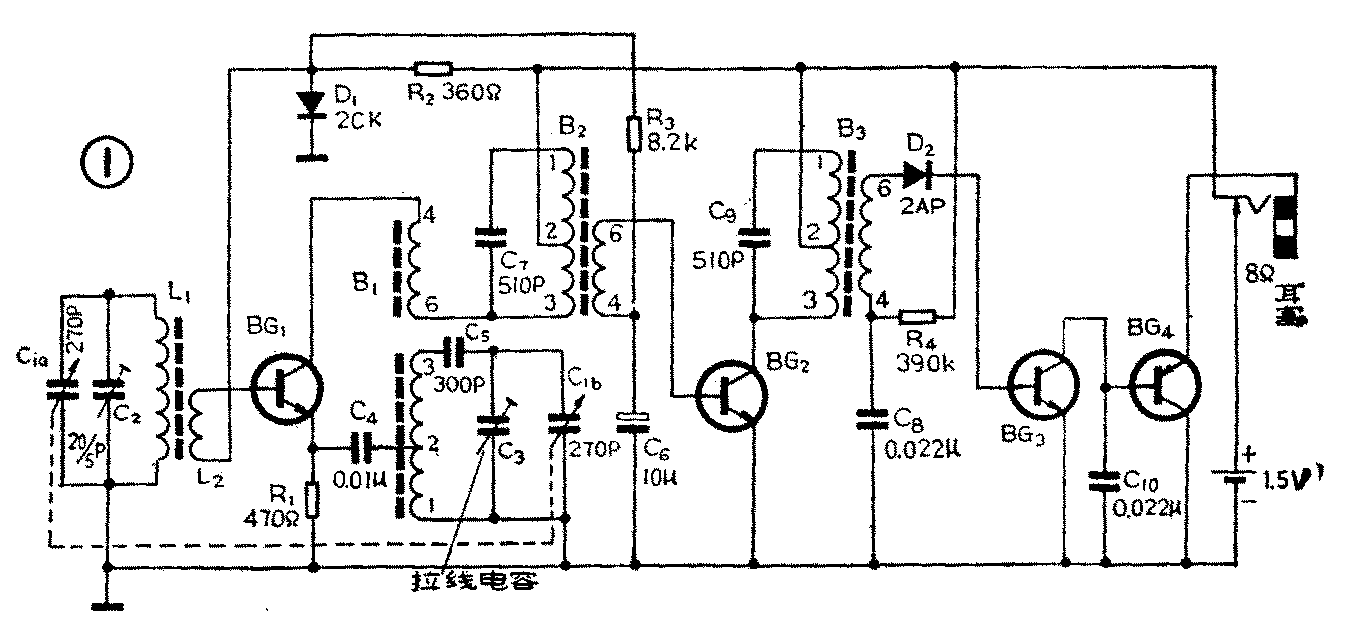

下面以一部四管起外差式耳塞收音机为例，介绍设计方法。四管机的电原理图见图1。

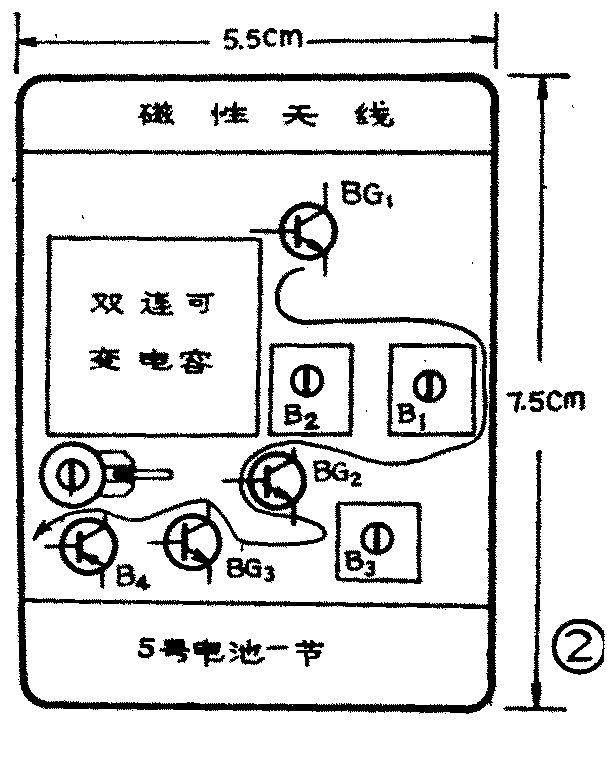

1．选好机壳，然后根据机壳大小，在一张白纸上画出印刷电路板的形状和尺寸，如图2所示。
2．根据机壳旋钮的情况和设计原则，把可变电容器、磁性天线、电池等大的元器件安放在板上无铜箔的一面，再根据电路图的结构，从磁性天线一边开始，按照BG\(_{1}\)变频、BG2中放、到BG\(_{3}\)、BG4低放的顺序，我们可以粗略地决定电路板中主要元器件的安排流向，如图2中箭头所示。另外，在电路图中因为B\(_{1}\)的引出脚6是接B2的引出脚3的，所以B\(_{1}\)的引出脚4、6一边应对着B2的引出脚1、2、3、一边。

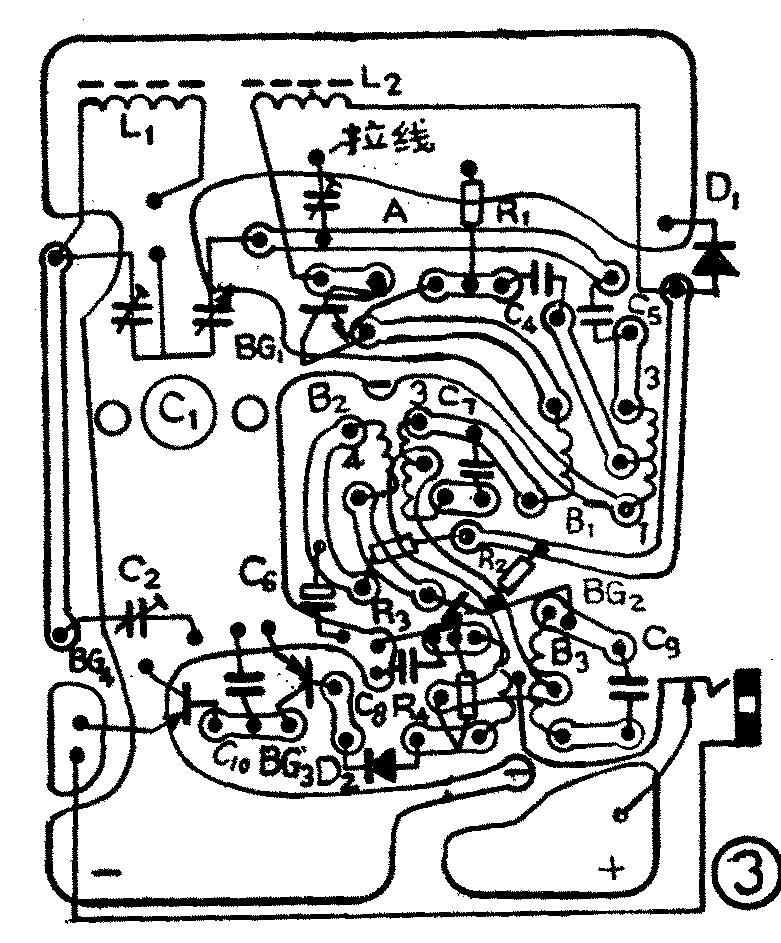

3．当主要的元器件确定以后，再根据电路图把剩下的元器件安放在相应的几个体积较大的元器件周围，然后用铅笔根据电路图试着把各元器件连起来，如果发现有的元件在连接时要和其它元件连线交叉，可适当调整一下有关元件的位置来避免交叉，图3就是经过调整后的连线图。
我们在设计连线时可借助元件的引线跨接在电路中避免连线的交叉，如图3中电阻R\(_{1}\)就是跨接在BG1发射极和地线之间的，这样就避免了和连线A交叉；电阻R\(_{3}\)也是这样设计的。

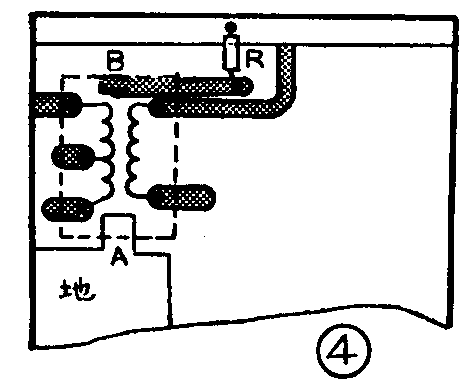

另外如果遇到图4所示情况，即电阻R的下端要“接地”，但上、下、左、右都不能通到“地”，此时可借助中频变压器B\(_{1}\)的金属外壳来解决，因为金属外壳A端已经“接地”，所以R的下端接到金属外壳B端，也就接到“地”了。
通过以上努力还解决不了连接交叉问题，就只有借助辅助线了，即另外焊上的塑料导线。
三、印刷电路板的绘制

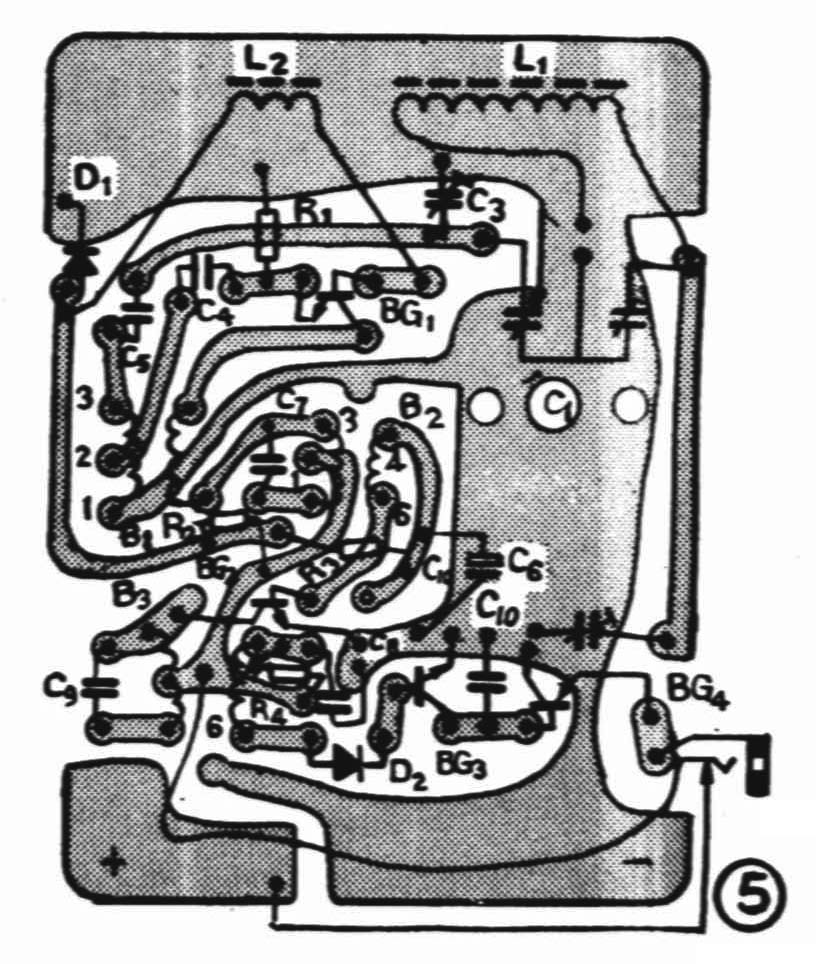

图3是从电路板无铜箔一面连接好的图，这样的图还不能直接复制在铜箔上，因为无铜箔一面的元件位置翻过来，从有铜箔一面看时正好相反，我们可以在图3下面垫上一张复写纸，复写纸下面可再垫上一层纸，然后用铅笔在图3上描一遍。把图3翻过来，复写纸印出的蓝色图就是我们最后需要的印刷电路板图了，如图5所示。
我们只要再用复写纸把图5复写到印刷电路板铜箔上，然后描上漆，腐蚀好，一块印刷电路板就做好了。（沈征）
