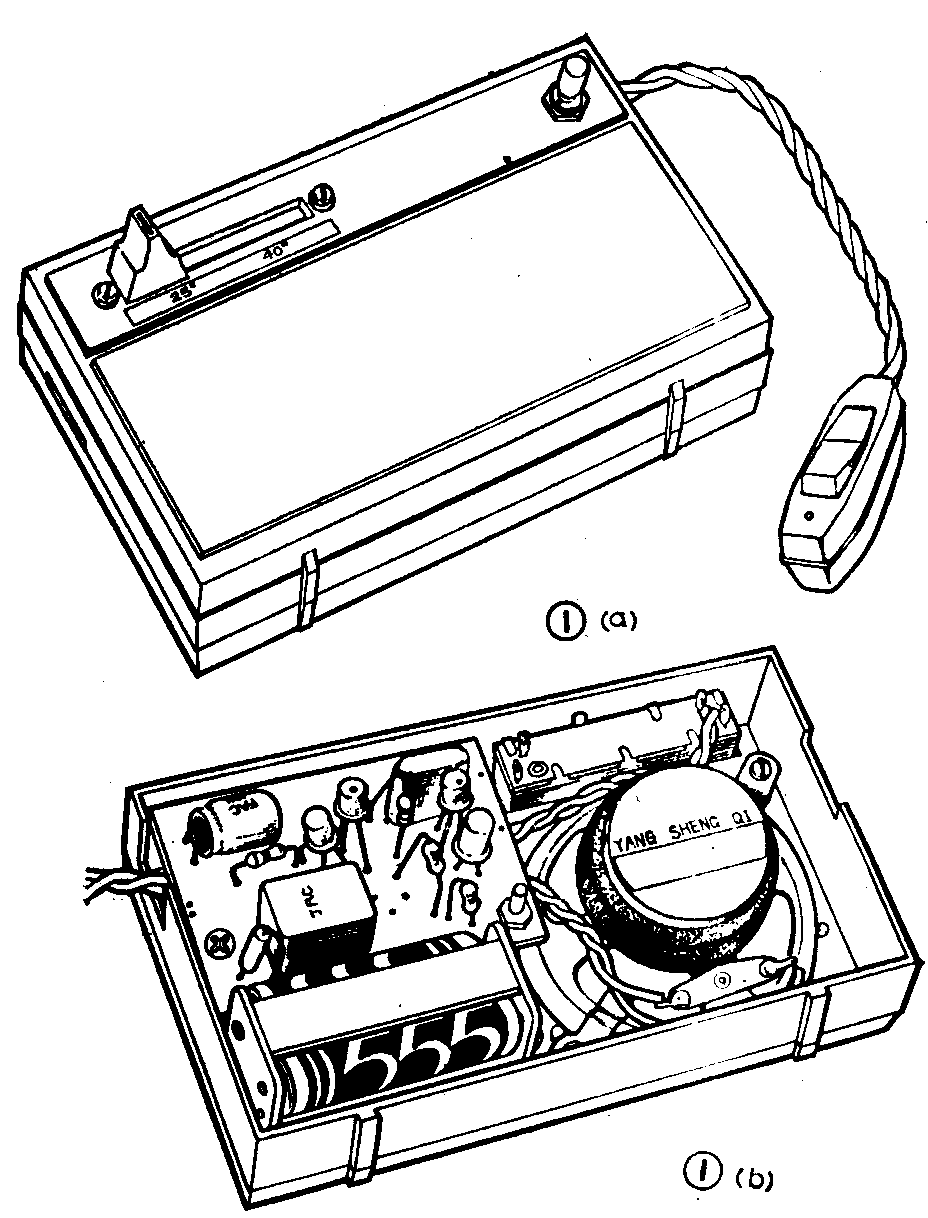

定时讯响器外形见图1。这个讯响器结构简单、元件好找、容易组装。它不仅可用于抢答的定时，还可以把你从睡眠中叫醒。如果把继电器的触点接到插座上，也能用于摄影暗室的定时。平时还可以充当电子门铃使用，很适合青少年电子爱好者试制。
电路原理
电子定时器的电路如图②所示。虚线右端是一个实用的电子门铃电路。平时，继电器J的a、b两触点处于接通状态。当K\(_{1}\)闭合时，这个振荡器便会使扬声器中发出一定音调的声音。如将K1引线加长，可充当电子门铃使用，它的工作原理这里就不介绍了。
虚线左端为一电子定时电路。先闭合K\(_{1}\)，扬声器发声后，再按下按钮开关K2。电源给C\(_{1}\)充电，C1两端迅速接近电源电压，使BG\(_{1}\)和BG2得到正向偏压而导通，从而使继电器J的衔铁吸合，a、b两触点断开，扬声器停止发声。数秒钟后，将K\(_{2}\)断开，即为定时的开始。此时C1通过电位器W及R\(_{1}\)在BG1、BG\(_{2}\)的发射极和基极的回路中缓慢放电，经过一段时间后，C1放电完毕，BG\(_{1}\)、BG2失去正向偏压而截止，继电器内的衔铁恢复原状，使a、b两触点重新接通，扬声器中又发出声音，此时即是定时的结束。每定时一次完毕后，K\(_{1}\)断开，再将K2按一、两次，使C\(_{1}\)放电，以备再次使用。
元件选择

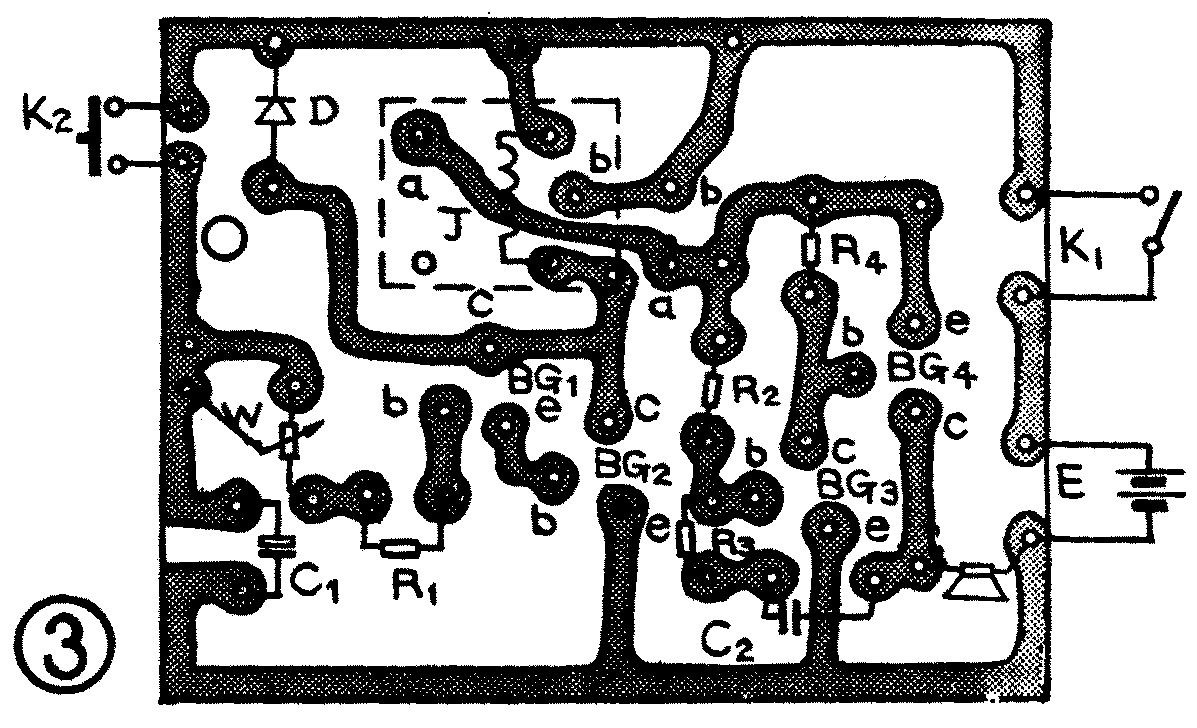

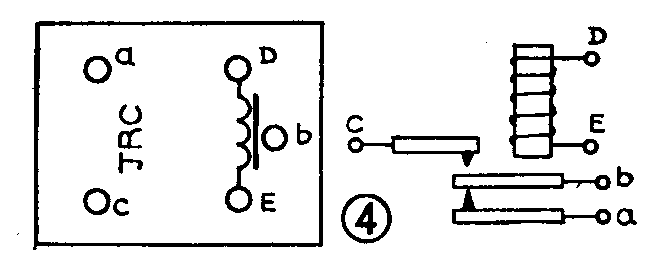

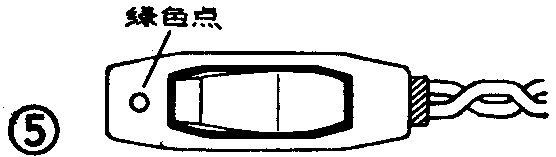

各元件数据均已在电路图中标出。BG\(_{1}\)、BG2、BG\(_{3}\)均为3DG4，也可选用其它的3DG型管子，其β值在50左右。BG4为3AX31，也可选用其它3AX型管子，β值要求在100左右。所有管子要求穿透电流I\(_{Ceo}\)小些为好。电源可在6～9伏选用。二极管用2CP11。继电器选用工作电压为6V的JRC小型电磁继电器。它的工作示意图如图4。图中DE为继电器J的线圈。a、b为静止态常闭接点，当DE中有电流通过时，衔铁吸合，ab断开而bc接通。此继电器中C点空置未接。全部电阻可用\(\frac{1}{8}\)瓦的。C1、C\(_{2}\)选耐压15伏即可。电位器W可采用直滑式。K1选用图5所示开关，可在一端涂上绿色点，作为接通电路的标志。K\(_{2}\)可用小型按钮开关。印刷线路板及元件连接见图3所示。
定时刻度的制定
通过调节电位器W，可控制C\(_{1}\)的放电时间，从而得到定时的长短。电路图中所给数据可控制在25秒至几十分钟，如增大C1容量及W的阻值（或R\(_{1}\)的阻值），还可延长定时时间。
全机装好后，如元件完好，焊接电路无误，按下K\(_{1}\)扬声器发声，按下K2数秒后断开，同时用记时秒表开始记时，待再听到扬声器发声，即可在电位器拨钮旁的刻度上记下时间间隔。经多次准确测试，即可画出相应的定时刻度。可根据实际需要，选定几个时间，灵活使用。（门树义）
