1．有的同志根据降低指示灯泡的供电电压，可以大大延长灯泡的使用寿命这样一条经验，为了延长电视机显象管的寿命，较大幅度的降低了显象管灯丝的供电电压。你认为他这样做，能够延长显象管的寿命吗？
2．有人将一只容量较大的电容器充电以后，又将电容器的两根引线短接了一会，这时他认为电容器上的电荷已经放掉了，电容器的两端应该没有电位差了。可是，当他用万用表测量电容器两端时，发现电容器两端仍有电位差。他对这种现象迷惑不解，你能解释其原因吗？

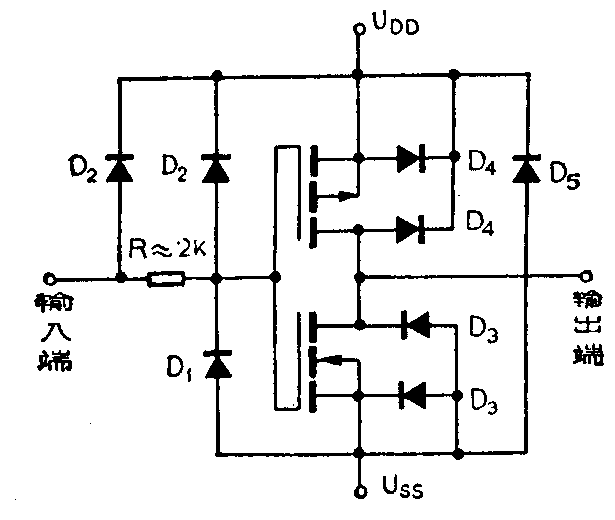

3．附图所示为一CMOS集成电路反向器的内部接线图。由附图可以看出：电路中除了有两只起反向作用的N型和P型MOS场效应管以外，还有许多只二极管。有的同志不知道这些二极管的作用是什么，你能回答这个问题吗？
答案
1．较大幅度的降低显象管灯丝的供电电压，不但不能延长显象管的寿命，反而会缩短显象管的寿命。显象管的灯丝只有加接额定的工作电压时，其寿命才最长。这是因为降低显象管灯丝的供电电压，虽然能使显象管灯丝的寿命延长不易被烧断，但显象管灯丝的作用与指示灯灯丝的作用不同：指示灯灯丝是作为一种发光元件，而显象管中的灯丝是作为发热元件。通电后，显象管灯丝自身发热，依靠它的热量使紧靠在它旁边的阴极也发热，从而使阴极能够有效地发射电子。如果较大幅度的降低显象管灯丝的供电电压，则因灯丝的发热量不够，使阴极达不到应有的温度。阴极长期处于低于额定温度的情况下工作，就会造成“阴极中毒”和局部损坏，甚至使得阴极不能有效地发射电子，造成显象管的损坏。
反之，如果较大幅度的提高显象管的灯丝供电电压，虽然对加热显象管的阴极有好处，但灯丝容易被烧断。
对于其他有灯丝的电子管来说，也应设法保证灯丝的供电电压在额定供电电压范围内，才会使管子的寿命最长。
当然，对于那些因阴极发射电子能力不足而衰老的显象管，可适当提高其灯丝供电电压，来提高阴极的温度，使阴极恢复有效的电子发射能力，使衰老的显象管再继续工作一段时间。但这只是一个挽救措施，对于工作正常的显象管来说，决不能任意改变灯丝的供电电压。
2．这种将充了电的电容两引出线短路后，再将它开路，电容器两端仍有电压存在的现象，是由电容器的吸附效应引起的。
由于介质内部分子的粘滞，当电容器充放电时，其介质分子的极化状态不可能在同一时刻达到同一状态。外加电场要将介质中的正负电荷极化需要一定的时间，外加电场消失后介质中正负电荷消失也需要一定的时间，这种现象就叫做“吸附效应”。它的作用是将电容器等效为一个由许多RC串联电路组成的并联电路，吸附效应是以电容器两引线短路放电一秒钟后，测出电容器上的残存电压和放电前所加电压的百分比来度量的。
电容的吸附效应在很多时候是有害的。例如A／D（模／数）转换器中的积分电容，若选用吸附效应较大的电容器，就会影响积分时间的准确性。所以，为了使A／D转换器有较高的精度，就应选用云母电容器、精密密封聚苯乙烯电容器或者是其他吸附效应小的电容器。
3．图中的这些二极管可用来保护MOS场效应管及箝制输入和输出电位。我们知道，在CMOS集成电路中，栅极与衬底之间是由二氧化硅绝缘层来绝缘的，而这个二氧化硅绝缘层与半导体二极管的特性是大不相同的，半导体二极管的击穿电压可任意测试多次而不会造成二极管的损坏，而CMOS电路栅极绝缘层所用的二氧化硅绝缘层，只要有一次超过击穿极限电压就会发生短路而损坏集成电路。
CMOS栅极绝缘层的击穿电压，一般在120伏左右。CMOS栅极与衬底之间的绝缘电阻约为10\(^{12}\)Ω，对于这样高的输入阻抗，只要有很小的能源（如静电电荷）就能积累成这样一个击穿电压。而静电电荷是普遍存在的，如经过多次使用过的薄膜唱片，其表面就可产生数千伏的静电电压。普通化纤物表面也存在着很高的静电电压。为了保护MOS场效应管不受静电影响而损坏，常在CMOS电路中接入二极管保护网络，这些二极管的击穿电压多在25伏～50伏之间，远远低于栅极绝缘层的击穿电压。故当CMOS集成电路的输入端、输出端或U\(_{DD}\)与USS之间出现较高的静电电压时，二极管首先被击穿，使电荷被泄放掉，从而保护了集成电路不受损坏。
这些二极管网络除了起到保护MOS场效应管外，还可起到箝位作用。如当输入端的输入电压高于U\(_{DD}\)＋0.5V时，D2就会导通；当输入端的输入电压低于U\(_{SS}\)-0.5V时，D1就会导通。同样，D\(_{3}\)、D4也起着箝位的作用。（朱小华）
