本文介绍的录音偏磁电路与一般录音机中的偏磁电路有所不同，它具有如下特点：
1．本电路不采用偏磁振荡变压器，它是直接利用抹音磁头本身的电感L作为振荡线圈的电感，这样做以后使电路具有传输效率高、损耗小的特点，而且节省了一个振荡变压器，有利于大批量生产，统一性也好。
2．振荡频率稳定，振荡范围宽。当改变图1中的C\(_{1}\)、C2、C\(_{3}\)的电容量时，即可改变超音频振荡器的振荡频率。其振荡频率范围一般可达50～160千赫。
3．输出幅度大。采用12V电源电压时，输出的超音频振荡电压的幅度峰峰值可达50V～80V。如果再提高电源电压，输出的超音频振荡电压还将随之增大。
4．本振荡器输出的正弦波波形较好，失真度较小，一般小于1％。

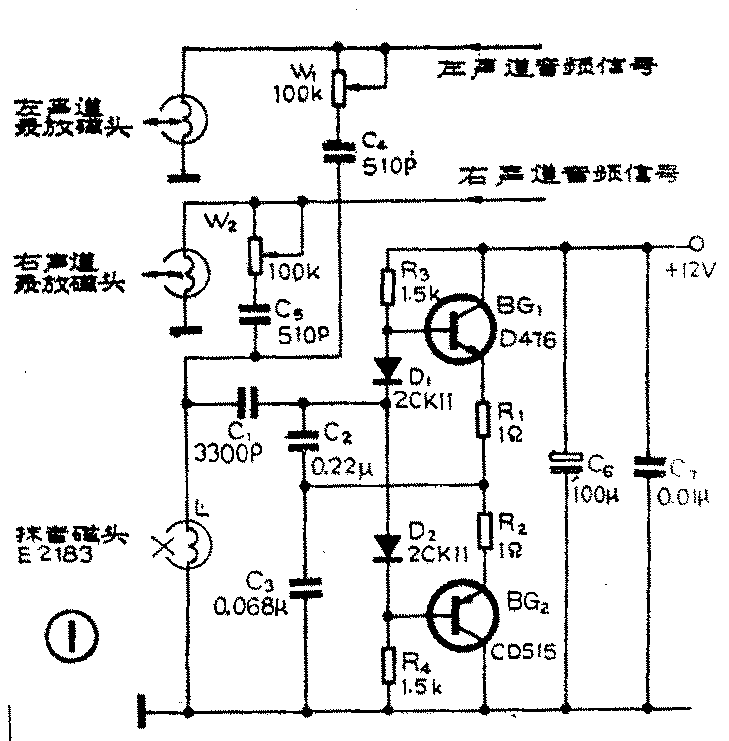

超音频偏磁振荡器的电原理图如图1。该电路中的偏磁振荡器采用电容三点式LC振荡器。在一般典型的电路中均采用一只晶体管，为符合录音偏磁振荡器的要求，提高输出能力，图1振荡电路部分采用了BG\(_{1}\)、BG2两只晶体管，这两只管子互补工作。

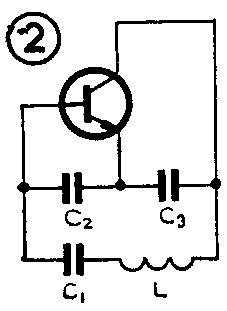

图1中的振荡电路部分采用了一种变形的电容三点式振荡电路，振荡部分的简化电路如图2。图中的C\(_{1}\)、C2、C\(_{3}\)均与图1一一对应，L为抹音磁头的电感。为了使振荡器便于起振，使频率稳定性能良好，适当加大了C2、C\(_{3}\)的电容量。C1取值较小，它串联于L支路中，该振荡电路的谐振频率由L、C\(_{1}\)、C2、C\(_{3}\)共同决定。
电路中，抹音磁头E2183的电感量L为1mH，C\(_{1}\)=3300pF，C2=0.22μF，C\(_{3}\)=0.068μF，则回路总电容为C=C1·C\(_{2}\)·C3C\(_{1}\)C2+C\(_{2}\)C3+C\(_{1}\)C3，因C\(_{1}\)远小于C2和C\(_{3}\)，则C≈C1≈3000pF。则偏磁振荡频率为：
f＝\(\frac{1}{2π}\)\(\sqrt{L}\)\(_{1}\)C=1;2×3.141×10\(^{-}\)3×3×10-9≈90千赫。
该电路的电源电压取12伏，总耗电80～100mA。BG\(_{1}\)和BG2分别选用PNP与NPN中功率管，其中PNP管选CD515、3AX83、3CG23等均可， NPN管选D476、3DG12、3DK4、3DA87等均可。D\(_{1}\)、D2是为BG\(_{1}\)、BG2两三极管的基极取得1.4V偏压而设置的。R\(_{1}\)、R2为电流反馈电阻，可使振荡器性能稳定。R\(_{3}\)、R4用来调节BG\(_{1}\)和BG2的静态工作点。

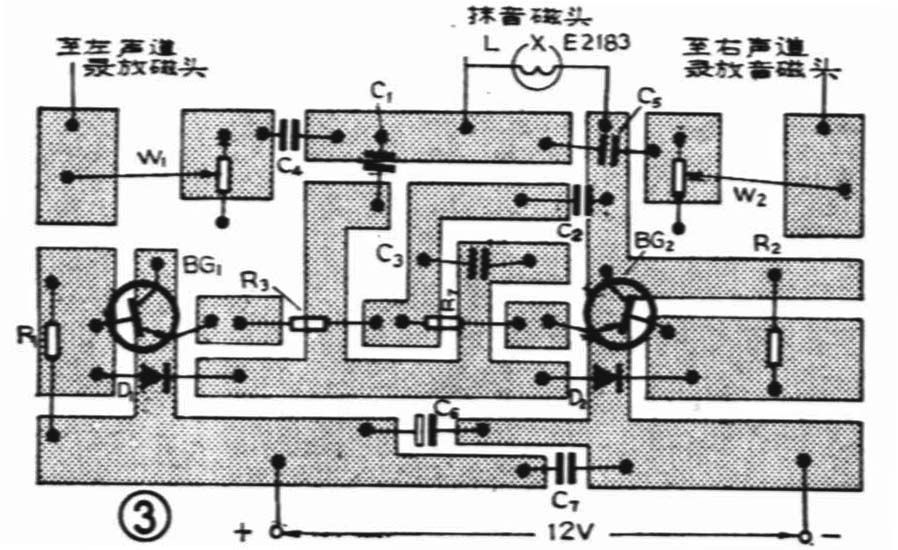

本电路为交流偏磁、交流抹音，适合用于较高档的录音机。超音频振荡器产生的90千赫的等幅正弦波，直接作用于抹音磁头上，对磁带进行消磁抹音。此外，还通过电容C\(_{4}\)和C5将超音频信号传送到左、右两声道的录放磁头上，作为交流偏磁用。图3为图1的印刷电路板图，可供参考。（徐松森）
