目前市场上销售的各种收录机，大部分都没有交流电路自动切断装置。在交流供电情况下，使用录放音或睡眠装置时，在磁带走完后，虽然能自动关闭直流电源，却不能自动切断交流供电，使用很不方便。每次使用完毕后，用户必须把电源插头拔下来。如果插头不拔下来，收录机的电源部分将一直在工作着，时间长了，容易烧坏电源变压器，损坏录音机。一般的录音机在使用快进或倒带键时，自停装置不起作用，在磁带转到末尾时，电机的直流电源不能断开，时间长了会影响电机的使用寿命。
本文介绍的电路，可以解决上述两个问题。当使用录音、放音、睡眠装置、快进或倒带键时，只要磁带转到尾部，直流与交流电源就会先后自动切断，从而保护了录音机。
电路工作原理

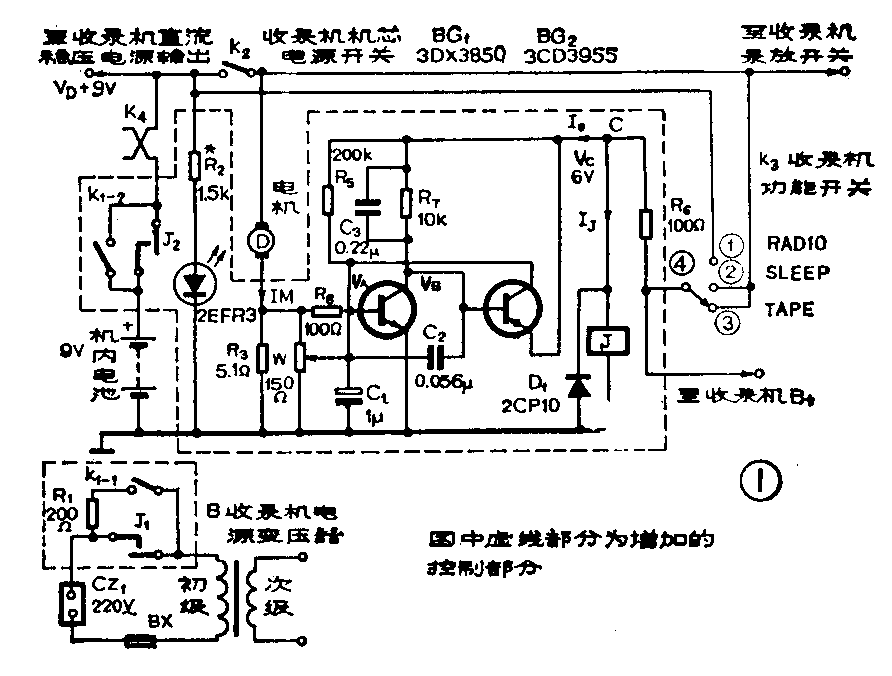

收录机的有关电路及改进的有关电路见图1。图中，CZ\(_{1}\)为原收录机的交流电源插座（附交直流转换开关K4）。K\(_{2}\)为原收录机的机芯电源开关，它由收录机机芯上的有关键控制。K3为原收录机上的“功能开关”。B为原收录机内的电源变压器。D为收录机内的电机。J\(_{1}\)、J2为继电器J的常开触点，它们分别接在被控制的电路里，J\(_{1}\)控制交流电源，J2控制直流电源。K\(_{1－1}\)、K1-2为新增加的“手动自动转换开关”。图中虚线框内的电路为新增加的控制部分。
1、继电器的工作过程：继电器J绕组的直流供电电源来自功能开关K3的第④点，这一点是+9V直流电源向整机供电的唯一通路。R\(_{6}\)是一个降压电阻。在使用过程中，当功能开关K3处于收音“RADIO”位置时，K\(_{3}\)的④与①接通，此时只要按一下K1（K\(_{1}\)采用一只有自锁功能的双刀双掷开关），则交、直流电源均接通，继电器吸合，接点J1、J\(_{2}\)均闭合，J1闭合后使继电器自锁，全机正常工作。再按一下K\(_{1}\)，K1-1、K\(_{1}\)-2均断开，全机电路则处于自动状态。当将K3拨向“TAPE”时，K\(_{3}\)的④与①点断开，即直流电路断开，继电器J停止工作，常开触点J1、J\(_{2}\)断开，交流电源和用电池供电的电路全部切断。
当K\(_{3}\)处于“TAPE”位置时，K3的④与③接通，此时装上磁带，按下放音键（录音时同时按下录音键），K\(_{2}\)则接通。然后按一下K1，J通过K\(_{2}\)及K3的③、④点接通电源，J工作，并通过J\(_{1}\)自锁，此时J1、J\(_{2}\)闭合，全机工作。再按一下K1，使K\(_{1}\)断开，电路则处于“自动状态”。当磁头走完后，放音键自动复位，K2则自动跳开，继电器的直流电源断开，J\(_{1}\)、J2断开，于是录音机的交流电源电路及电池电源电路均被切断。
当K\(_{3}\)处于“SLEEP”位置时，K3的④与②点接通，此时装上磁带，按下放音键，K\(_{2}\)接通，然后按一下K1，继电器J通电并自锁，J\(_{1}\)、J2闭合，全机正常工作。再按一下K\(_{1}\)，使K1断开，电路即处于“自动状态”。磁带走完后，放音键复位，K\(_{2}\)触点跳开，直流电源被切断，继电器J停止工作，J1、J\(_{2}\)断开，交流电源及电池电源则被切断了。
在进行以上几项操作时，具有自锁功能的开关K\(_{1}\)只按一次，电路则处于“手动”状态，此时继电器J的两个常开接点J1、J\(_{2}\)一直处于闭合状态，收录机与一般常规使用情况相同。只有将K1再按一次，使K\(_{1}\)处于断开状态，自动功能才能发挥。K1如果不使用带自锁功能的开关，采用一般微动开关也是可以的，只是使用起来不太方便。
2、开关电路的作用及工作原理：在使用“快进”与“倒带”功能键时，为了使磁带走完以后能自动切断交、直流电源，图1中虚线框内的开关电路开始起作用。控制信号电压是从R\(_{3}\)两端取出的，电机转速快、负载重的时候，R3两端的压降则增大，反之R\(_{3}\)两端压降减小。我们就利用这个压降的变化去控制开关电路，让开关电路再去控制继电器J，达到预定的目的。
开关电路的工作原理是：由BG\(_{1}\)、BG2等元件组成电子开关电路，在使用录音机的快进或倒带键时，由于R\(_{3}\)串联在电机的接地回路中，电机正常转动时，R3两端产生约0.2～0.3V的压降，这个压降较小，还不足以使BG\(_{1}\)导通，BG1、BG\(_{2}\)均处于截止状态，I0≈0，继电器J两端能获得6V电压而一直处于导通工作状态，J\(_{1}\)、J2闭合，电机正常运转。此时图1中V\(_{C}\)≈6V、VB≈6V。
当磁带快进或倒带到磁带末尾时，电机处于制动状态，负荷很大，流过R\(_{3}\)的电流剧增，VA升高到0.75V以上，BG\(_{1}\)导通进入饱和区，BG2也立即导通，BG\(_{2}\)的导通使BG1更加导通，形成一个正反馈。由于I\(_{o}\)突增，使C点对地电位迅速降低，从6V急速降到1.5V以下，大部分电压降到R6上。这时继电器J停止工作，J\(_{1}\)、J2接点断开，交流及电池电路均被切断。
在使用录、放与睡眠装置时，由于转速一定，V\(_{A}\)点电压保持在0.3V～0.42V之间，BG1、BG\(_{2}\)均处于截止状态，开关电路处于断态。
元器件选择及电路调试方法
BG\(_{1}\)的β≥80，BVceo≥30V，I\(_{ceo}\)≤2μA，Vces≤0.5V，I\(_{CM}\)≥300mA。可选用3DX3850，也可用3DK4A、3DG12代用；BG2的β≥85，BV\(_{ceo}\)≥30V，BVces≤0.5V，I\(_{CM}\)≥150mA。可选用3CD3955，也可用3CG2B、3CG5B、3CG8B、3CG23B、3CG121B代用；继电器选用JRX—13F—12V（300Ω）；电位器W选用实心电位器，型号为WS30—0.25—150Ω；K1选用双刀双掷按键开关（自锁），耐压250V、额定电流1A。
调试方法：首先按图2印刷极图焊接好电子开关部分全部元件。如果读者只要求在“放音、录音、睡眠”控制时使用自动切断交、直流电源供电电路，则电子开关部分可以不装配。如果希望“倒带、快进”时也能自动切断供电电路，则要求录音机稳压电源部分的性能要好一些，图1中的直流电源电压要求为9V\(^{+}\)0.1V\(_{-}\)0.2V。不同收录机的直流电源电压可能不同，可自己灵活掌握，但必须要求图1中电机正端对地的电压要稳定在9.1～8.8V之间。其余条件是，放音时VA应在0.3～0.42V之间变化；快进、倒带时，在起动与正常工作时V\(_{A}\)在0.22～0.4V之间变化；当制动时VA约为0.72～0.78V。可按如下步骤具体进行调试：
1．K\(_{3}\)置于“RADIO”位置，按下K1接通电源，继电器处于工作状态，J\(_{1}\)、J2接通。此时V\(_{C}\)应为6V±0.2V，VD为9V\(^{+}\)0.1\(_{-}\)0.2V，VB为6V左右。
2．调整放音时的自控功能。将K\(_{3}\)置于“TAPE”档，装入磁带，按下放音键，K2则接通，此时因K\(_{1}\)已接通电源，所以录音机已处于放音状态。调整电位器W，使VA处在0.3V～0.42V范围内，V\(_{D}\)稳定在9.1～8.8V之间。
按下停止键，取出磁带，再按一下K\(_{1}\)，这时录音机处于自动控制状态。打开带盒仓，按下放音键，并同时用手按住收带盘，迫使收带盘停转，此时电机负荷加大，VA应上升到大于0.7V，继电器应释放，自动切断交直流电源。
3．调“快进”与“倒带”时的自控功能。将K\(_{3}\)置于“TAPE”位置，装好磁带，按下“快进”或“倒带”键（K2接通），再连续按两次K\(_{1}\)，使电路处于自动控制状态。磁带快速行进时，VA应在0.22V到0.4V之间变化，可通过调整电位器W满足要求。磁带快速走到尾部时，V\(_{A}\)应上升到0.72～0.78V，自动开关电路应动作，自动切断交、直流电源。
如果上述要求不满足，则应反复细心调整电位器W。调试完毕后，可将印刷电路板连同继电器一起装配在收录机内的合适位置。应引起读者注意的是，交流电部分的接线必须绝缘良好，防止使用时触电。(顾志遐)
