利用LC无源网路来分频是高保真扩音设备常用的一种分频方法。这类分频网路接在扩音机输出端与扬声器之间。LC无源网路有定阻型和滤波型两种。
定阻型分频网路的特点是阻抗恒定。在网路的输出端接上规定的负载R\(_{o}\)后，网路的输入阻抗便是Ro，与频率无关，跟放大器的匹配就较好。另外，由于该网路各相邻频道的同类元件等值，所以装制和调整较方便。这种网路有串联和并联两种连接方式，分频效果相同。其中又有双频道和三频道之分，图1是恒阻型分频网路的电路结构。图中的电容量及电感量的计算方法分别为：
其中R\(_{o}\)为扬声器阻抗，各频道Ro应一致。ω\(_{c}\)=2πfc，f\(_{c}\)为低频道与高（中）频道的分频频率；ω＇c=2πf\(_{c}\)＇，f＇c为中频道与高频道的分频频率。计算时R、L、C的单位分别为：Ω、H、F。

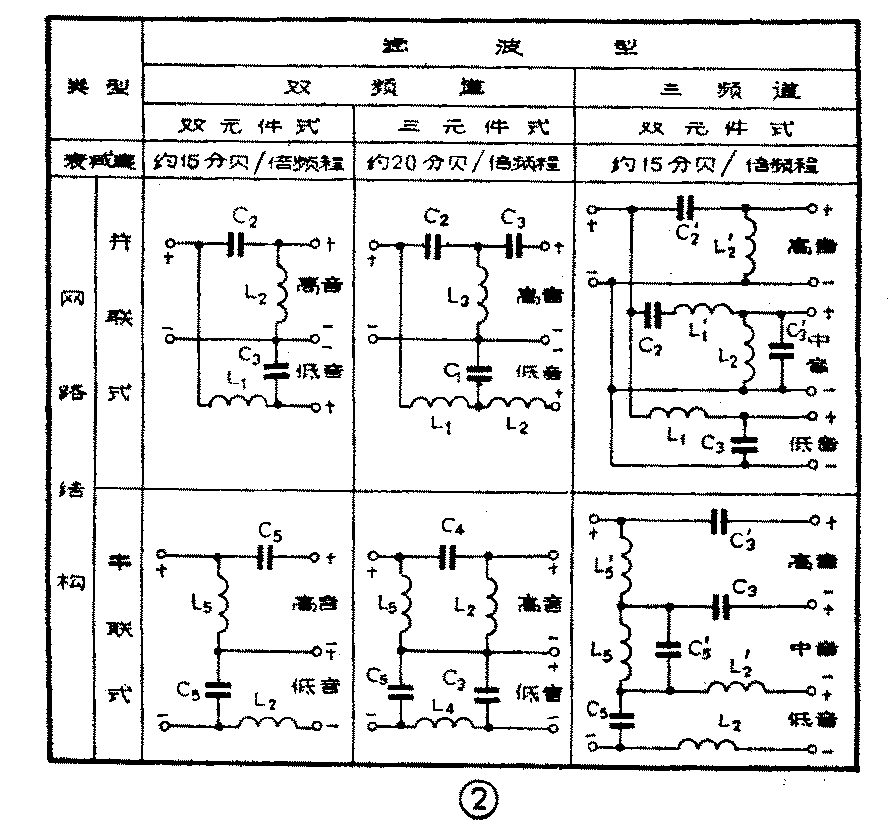

滤波型分频网路具有较大的分频衰减度。该网路由高通、低通及带通滤波器以特定的方式并联或串联而成。当导出参数M=0.6时，滤波器在通频带内有较稳定的特性阻抗，并接近R\(_{o}\)。这种网路由于元件计算较繁，各元件的大小也互不相等，所以制作和调整都麻烦些。滤波型分频网路也有串、并联之分，以及双频道、三频道之别。具体的电路结构参考图2。电容量及电感量的计算方法分别为：
其中M=0.6；R\(_{o}\)，ωc，ω\(_{c}\)＇的意义与前述相同。
无论恒阻式或滤波式，每个频道的元件数越多，网路的分频衰减度就越大，但成本和损耗也随之增大，相位特性变劣，失真加大。因此一般很少用到18分贝／倍频程以上的。
网路的分频频率由扬声器的性能来确定。双频道的分频器，可取f\(_{c}\)=500～4000Hz；三频道的分频器，可选fc=300～600Hz，f＇\(_{c}\)=3000～6000Hz。

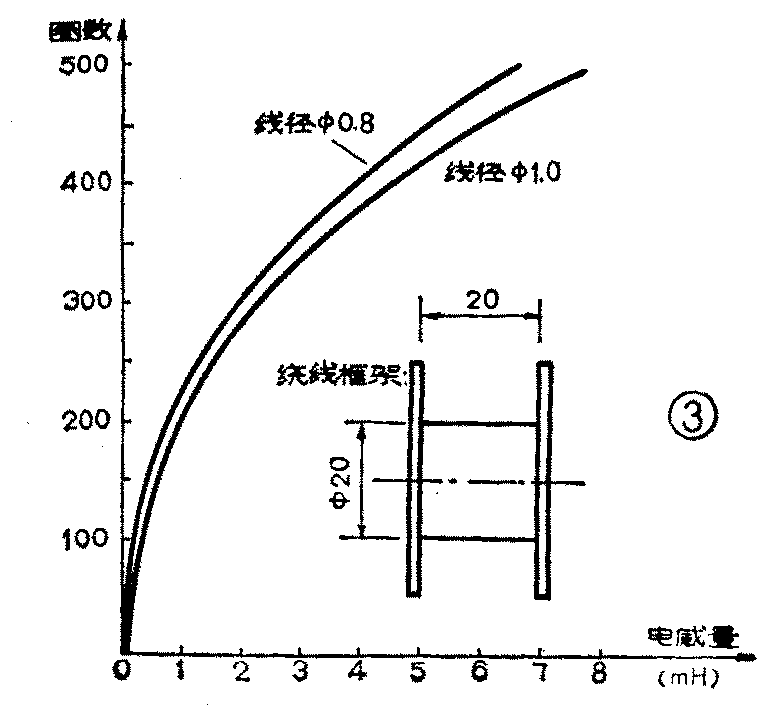

各频道所接扬声器的阻抗均应等于R\(_{o}\)。确定了分频网路的类型和分频频率后，便可按前述各式子计算出网路各元件值。分频所用的电感线圈，通常都不加铁芯，以防磁饱和失真。如要自绕线圈的话，可按图3的尺寸制作框架，并通过图中的曲线查出应绕的圈数。初次制作时，不妨把圈数多绕10％，然后利用电桥边测量边除，直到电感量合适为止。
如果高音扬声器的转换效率较高，分频后会觉得高音过重。这时可在高音扬声器上串联和并联适当的电阻，使高音信号得到衰减，同时总阻抗又应近似不变。(李应楷)
