在进行农业科研的田间试验（栽培、遗传、育种等）时，为了提高试验的准确性，常常需要在播种前按行数出应播的种子粒数，收获后的考种，也常常需要数出样本的籽粒数和单株的粒数，工作量很大。人工数粒不仅需要大量劳力，而且工作时间一长，容易出差错。
为此，我们自己制作了一台数粒仪。这台数粒仪具有以下优点：1．它的送粒装置可克服“筛选作用”，符合试验随机取样的原则；2．它的振动装置的振幅可以随意调整，对不同籽粒的适应范围较大；3．数字显示采用荧光数码管，读数十分方便；4．能在数预置的粒数后自动停机，这对需要重复多次数粒的工作十分方便。
本数粒仪的技术指标如下：
1．可以对小麦、水稻、豆类数粒。
2．误差不大于千分之三。
3．数千粒时间为2至3分钟（可调）。
4．在1至9999的范围内可任意预置数字。
电路原理
图2（a）是稳压电源部分。K\(_{1}\)为电源开关。L是电磁振动送粒器的电磁铁线圈。由于用D18整流后的脉动直流供电，所以送粒器产生50赫的振动，送粒器的V形槽使种子自动排成队，一粒粒下落。J\(_{2}\)-3是继电器J2（在图2（e）中）的常开触点，用来控制电磁铁的电源通断，具体作用在后面说明。调压器的作用是调整振动幅度，达到数粒准确度的要求。因为麦、稻、豆类的种子颗粒大小和重量不同，需要各相应的振动幅度，才能一粒粒均匀下落，光电传感器才能数粒准确。BG\(_{7}\)～BG10组成具有短路保护的串联型稳压电源，输出6伏直流电压供给图3光电传感器的灯泡专用。由BG\(_{ll}\)～BG13稳压输出的24伏直流电压供给仪器各级。交流2伏经降压电阻R\(_{27}\)供给荧光数码管的灯丝。交流4伏供给指示灯。

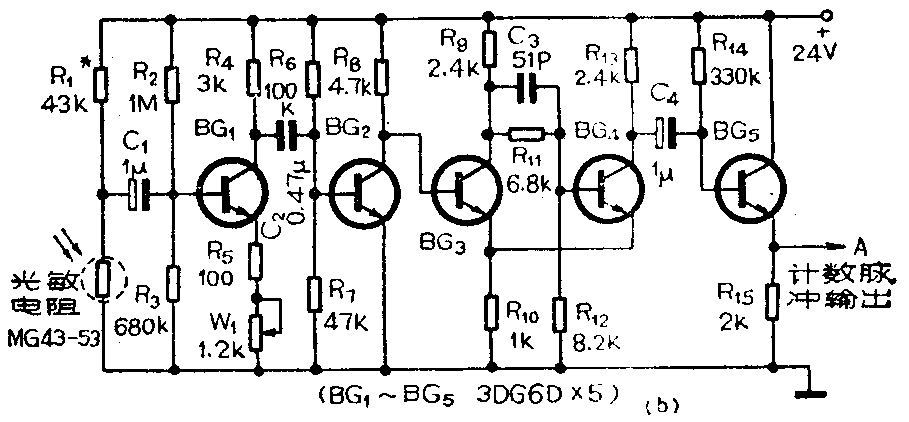

图2（b）为放大、整形部分。当种子从电磁振动送粒器下落，经过光电传感器时，遮挡光线，使光敏电阻阻值变化，每过一粒种子，电路上就会产生一个脉冲，经过BG\(_{1}\)、BG2两级放大及BG\(_{3}\)、BG4组成的施密特整形电路整形，从BC\(_{5}\)射极跟随器输出计数脉冲信号。W1为灵敏度调整电位器。

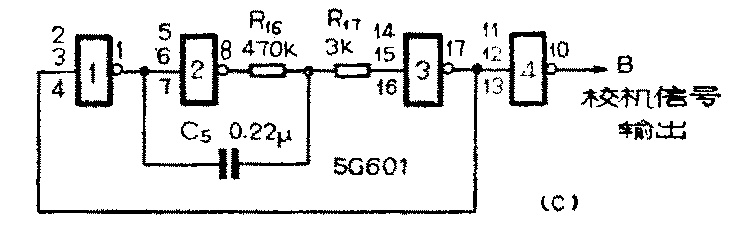

图2（c）是由一块PMOS电路5G601（三输入端四与非门）组成的环形振荡器，产生校机脉冲信号，用来检查放大、计数电路是否正常。

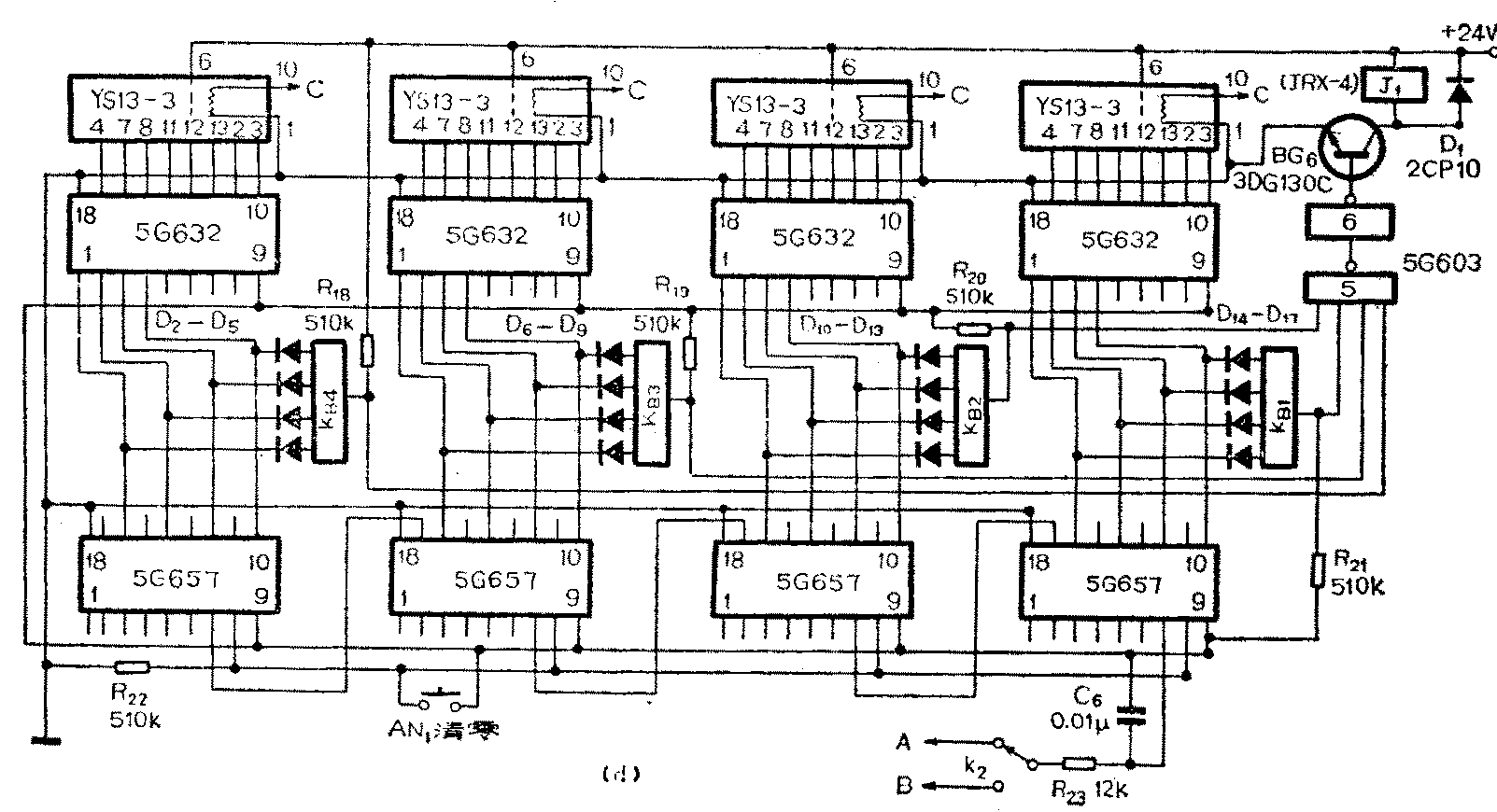

图2（d）为计数、译码、显示部分。四位计数器、译码器全部使用PMOS电路。5G657是N进制非同步计数器，它的引脚按下述接法可成为本仪器中需要的十进制订数器：7脚为计数脉冲输入端，17脚为进位输出端。将1与6脚、2与5与11脚、3与15脚、4与13脚相接（为了电路图清楚，所以图2（d）中没有相接）。16、14、12、10脚输出8421码。5G632是2－10进制8段荧光数码管译码器，由它驱动荧光数码管YS13－3，显示出种子的粒数。AN\(_{1}\)是清零按钮。电阻B23与C\(_{6}\)组成抗干扰电路，防止干扰脉冲触发计数器。K2为转换开关，可将校机信号或计数信号分别接至计数器计数。
预置数字电路的原理是这样的：将计数器的输出端分别接至拨盘开\(_{1}\)2、 KB\(_{3}\)4（关于拨盘开关的构造和原理本刊另行介绍），每只拨盘开关由四只二极管和一只电阻组成二极管与门。例如拨盘开\(_{4}\)、二极管D2－D\(_{5}\)和电阻R18为一组，当计数器显示的数字与预置的数字相符时，KB\(_{4}\)输出高电子，接至与非门“5”。同1\(_{2}\)3的输出也接至与非门“5”。只有KB\(_{1}\)2\(_{3}\)4都输出高电平（即数粒的计数与预置的数字相符）时，与非门“5”输出低电平，与非门“6”输出高电平，BG\(_{6}\)由截止变为导通，继电器J1吸合，它的常闭触点J\(_{1}\)-1断开（见图2（e）），继电器J2线圈断电，它的常开触点由闭合变为断开，电磁振动送粒器停止振动，数粒停止。与非门5、6使用一块PMOS电路5G603。

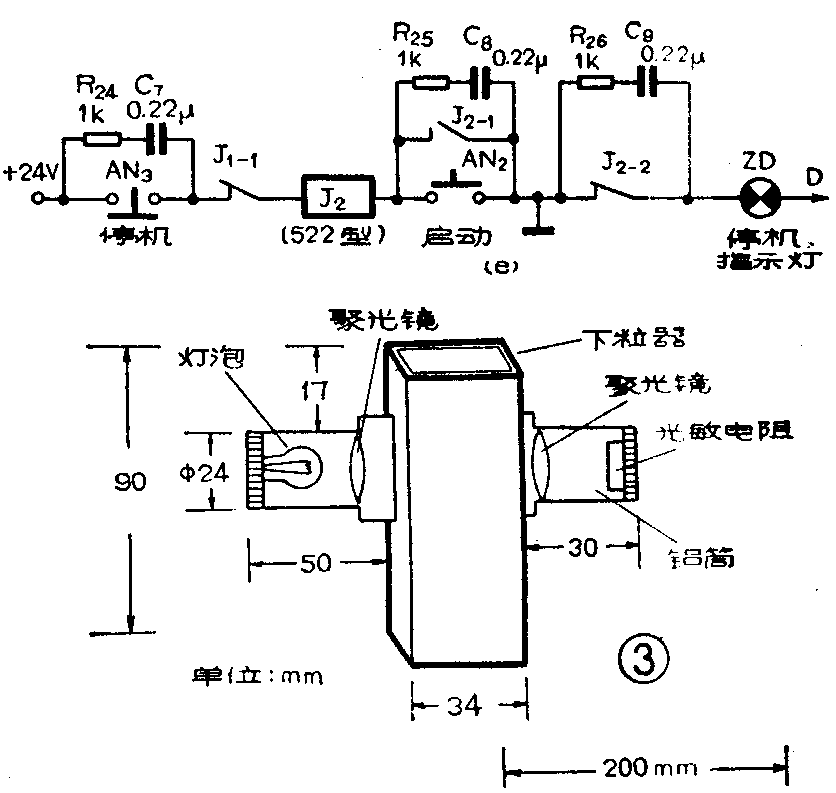

图2（e）是电磁振动送粒器的开关及继电器控制电路，按动AN\(_{2}\)，继电器J2吸合，它的接点J\(_{2}\)-1接通，使J2自保持。同时J\(_{2}\)-2断开，停机指示灯灭。同时，图2（a）中的J2-3接通，送粒器电磁铁线圈接通电源，数粒仪工作。若要停止工作时，则按动图2（e）中的AN\(_{3}\)，J2断电，送粒器停止振动，停机指示灯亮。并联在开关AN\(_{3}\)、AN2及继电器接点J\(_{2}\)-2两端的阻容电路为吸收电路，如R24与C\(_{7}\)，这是为了减小接触点产生的火花干扰而设置的。
制作和使用
图2（a）中的光敏元件采用大窗口密封硫化镉光敏电阻，型号为MG43－53（北京718厂产品）。它适用于波长0.4—0.76微米的可见光。其亮阻5K左右（100勒克斯照度），暗阻为5M。
图2（d）中的拨盘开关，型号为KBP－1（上无九厂产品）
本仪器所有晶体管应选择β>80，BV\(_{CEO}\)＞24V。其它电阻，电容数值均标注在图中。
光电传感器是用铝棒车制而成的，光源部分和光敏电阻部分分别装在两个铝筒中，再把两个铝筒固定在有机玻璃制成的长方形下粒器的两边，具体尺寸见图3。

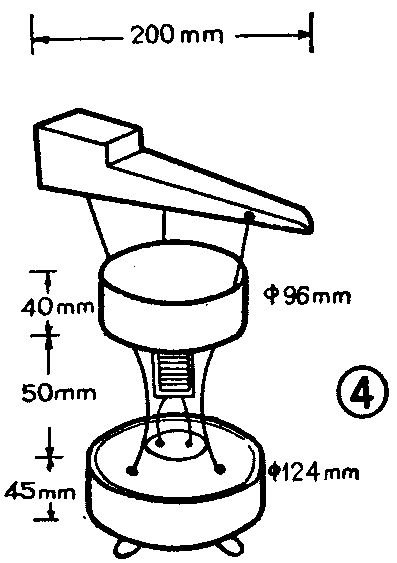

电磁振动送粒器示意图见图4，它使用的调压器型号为TDGC—0.5。
本数粒仪使用时，操作过程如下：板前开关K\(_{1}\)，仪器电源接通，按下清零按钮AN1，数码管显示为零，将K\(_{2}\)接至校机信号，可以看到数码管不断显示从1至9逢10进位，则说明仪器计数正常。然后将K2 接至计数脉冲信号，按AN\(_{1}\)清零后便可以开始数粒工作。如果需预置粒数，将拨盘开关的四位按需要拨好数字即可。把要数的种子放入电磁振动送粒器中，按启动按钮AN2，电磁振动器振动开始数粒，当数的粒数达到预置数（或按动停机按钮）时，送粒器停止振动，此时从数码管就可读出粒数。如果需要再一次数粒时，按AN\(_{1}\)清零，再按AN2启动，便开始下一次数粒。(孙国安)
