近年来，数字万用表使用日益广泛。国际上已出现用袖珍式数字万用表代替传统的指针式万用表的趋势。数字万用表具有测量精度高、输入阻抗高、显示直观、过载能力强、功能全、耗电省、体积小等优点，受到人们的欢迎。
本文以目前国内使用较多的DT－830型表为代表，介绍数字万用表的工作原理与维修技术。对于其它型号的3\(\frac{1}{2}\)位数字万用表，也可作为参考。
性能简介

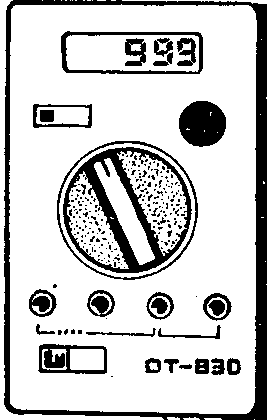

DT－830型表属于袖珍式数字万用表，外形见题图。采用9伏叠层电池供电，整机功耗的20mW。外形尺寸为160×84×26（mm）。重量200克（不包括电池）。采用LCD液晶显示器，显示位数是4位，因最高位（千位）只能显示数字“1”或者不显示数字，故算半位，总称3\(\frac{1}{2}\)位（读作三位半）。最大显示数为1999或-1999。
一、主要技术指标
DT－830有28个基本档：其中直流电压DCV共五档（200mV、2V、20V、200V、1000V）；交流电压ACV也是五档，最高档为750V，其余四档与直流电压档相同；直流电流DCA和交流电流ACA各分四档（200μA、2mA、20mA、200mA）；电阻Ω有六档（200Ω、2kΩ、20kΩ、200kΩ、2MΩ、20MΩ）。还有四个档分别是：检查二极管一档；测PNP型和NPN型晶体三极管的h\(_{FE}\)各一档；以及检查线路通断（内有压电陶瓷蜂鸣器）用的一档。此外还有2个附加档是直流10A档和交流10A档。
DT－830型表具有自动调零和显示极性的功能，以及超量程显示和低电压指示功能；还装有快速熔丝管过流保护电路和过压保护元件。测量周期为0.4秒；测量速率为2.5次／秒；工作温度0～40℃；相对湿度≤80％。
二、电路说明
DT－830型数字万用表总电路如图1所示。有三点需要说明：
第一，图中所标单片双积分A/D转换器7106的管脚序号图，是从背面看到的；下文中7106的管脚图则是从正面看的，因此排列方向不同。
第二，国内组装的DT－830表与进口同型原装表的印制板上，用字母Q、ZD、P、VR分别表示三极管、稳压管、热敏电阻和电位器，现已改用国标符号BG、DW、R\(_{t}\)、W表示，其下脚序号不变。
第三，7106接至液晶显示器LD－B7015A的引线，图中未—一画出，仅画出一条线以作示意。选择开关为6刀28掷，图1中虚线框内为小印制板，虚线框外为大印制板，两块印制板上各有三个刀。图1中选择开关拨在NPN档上。
三、电路工作原理

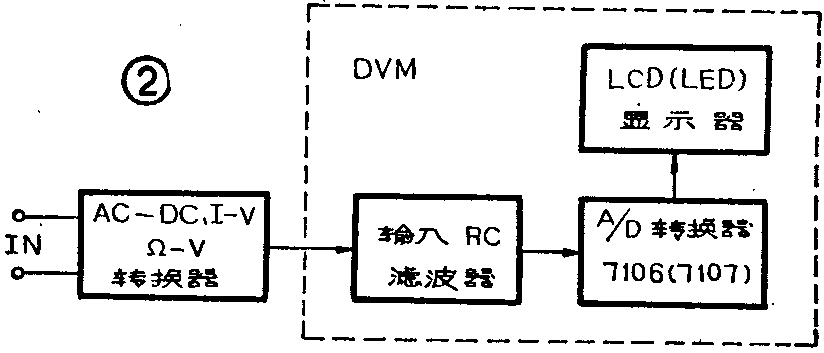

DT－830的原理框图如图2所示。虚线框表示直流数字电压表DVM，它由阻容滤波器、A／D转换器、LCD显示器组成。在数字电压表的基础上再增加交流一直流（AC—DC）转换器、电流一电压（I－V）转换器和电阻一电压（Ω－V）转换器，就构成了数字万用表DMM。(沙占友)
