微计算机在工作中经常要求系统能实现定时或延时控制，往往也要求系统能对外部过程计数。这些任务可以通过计数／定时电路（Counter Cimer Tircu缩写为CTC）来完成。Z80－CTC可为Z80－CPU提供计数和定时功能。它是一种很有用的器件。

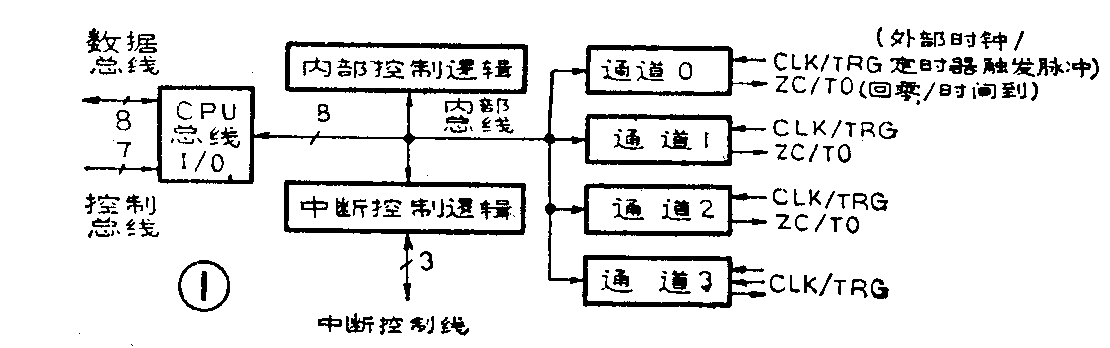

Z80－CTC的结构如图1所示：Z80－CTC电路是一种具有四个独立通道的可编程器件。它占有四个连续的外设地址，在系统中可作为8位可编程计数器或定时器使用，也可把几个通道串连起来作为8×(n=1～4）计数器或定时器使用。CTC内部有CPU总线接口、内部控制逻辑、中断控制逻辑和四个计数／定时器通道。CPU总线接口通过8条数据线和7条控制线与CPU相连接，并经CTC内部数据总线与其它各功能块相连。内部控制逻辑使所有功能块工作同步协调。中断控制逻辑管理三条中断控制线（I-NT、IEI、IEO）。四个通道都可独立提出中断请求，其中0号通道具有最高优先权，然后依次为1，2，3通道。每个通道各有一个CLK／TRG输入端，0～2三个通道各有一个ZC／TO输出端。在程序安排下任一通道的计数器回零时，均可按方式2产生中断请求。
四个独立的计数／定时器通道逻辑电路结构都一样，其逻辑框图示于图2。每个通道都有自己的减1计数器、时间常数寄存器和通道控制寄存器和定标器。（1）通道控制寄存器是决定通道工作方式的8位寄存器，它接受CPU写入控制字，可藉编程选择通道的工作方式和参数。控制字写入那个通道的控制寄存器，由通道的地址CS\(_{0}\)和CS1(与CPU的地址总线A\(_{0}\)1相连）来决定。通道控制寄存器的内容：决定通道处于计数方式还是定时方式；CTC是否允许中断；在计数方式时用脉冲正沿还是负沿触发计数；在定时方式时系统用256还是16分频；用脉冲正沿还是负沿触发定时等。（2）时间常数寄存器也是8位，它存放定时及计数数值参数。CPU送出控制字后，可将一个1～256之间的整数输至该寄存器作为初值，当CTC处在初始状态时，该值被送到减1计数器，作为计数器的初值决定计到零的脉冲数量。当减到零时，时间常数寄存器的内容能自动地再装入减1计数器作为新的初值。（3）定标器是8位计数器，仅用于定时器工作方式。定标器实际上是个分频器，它在接受系统时钟脉冲后，每隔16个或256个脉冲才向CTC的减1计数器输出一个脉冲，其结果是使计数器以系统时钟频率的1／16或1／256进行计数。（4）减1计数器是工作于减法方式的8位计数器，每输入一个脉冲置入的初值减1。它的初值由时间常数寄存器赋予，工作在计数方式时，减1脉冲由外部直接送入；工作在定时方式时，由定标器的输出脉冲使它减1。每当减到零时该通道ZC／TO端都有脉冲输出，通过I-NT向CPU请求中断。CPU在任何时候都可以用输入指令来读取它的值。
Z80－CTC工作方式：有计数和定时两种方式，四个通道都可以独立地选定其中的一种。（1）作定时方式时，通道定标器定时地发出脉冲，由于系统时钟的频率是个不变的已知数，所以该计数值就对应为一定的时间，也就是CTC能在规定的时刻对CPU发出中断请求，起到定时的作用。设系统时钟周期为t\(_{c}\)（若系统的φ是2MHz时tc为0.5μS），定标器分频系数为P（16或256），时间常数为TC（l～256之间任意整数值），因而回零脉冲的周期T＝t\(_{c}\)·P·TC。而P和T\(_{C}\)的数值可由编程决定，于是T便可改变，相当一个可调的脉冲产生器。定时器开始计时的方式可以由程序启动，也可以由外界送给CLK／TRG端脉冲的有效沿后的下一个时钟的上升沿启动定时（因外脉冲的出现是异步的）。（2）用作计数方式时，主要用于对外界事件进行计数。在输入初值后计数器开始工作，时间常数寄存器将初值送入减1计数器。每当CLK／TRG输入一个外脉冲，计数器即减1，在减到零时ZC／TO端输出一个正脉冲，同时向CPU发出申请中断信号INT。Z80－CTC能和CPU并行工作，它不占用主机时间，正由于它有这种特点,所以得到了广泛的应用。(李士功 俞士良)
