高速录象带复制机

近年来，录象机正在全国迅速普及，从而节目录象带的需求量也在迅速增加。录象带的复制一般是将一台放象机和一台或多台复制录象机连接起来，用正常速度复制。这种方法，效率太低，而且复制质量不易保持均匀。目前录音带复制速度已达到正常重放速度的60倍，录象带复制若采用单纯增加速度的方法是相当困难的，因为视频记录是采用螺旋扫描，其磁带和磁头之间的相对速度非常高。所以，国外生产出了一种高速录象带复制机，它采用全新的称为“磁接触印象”的方法。它可以使磁带的复制速度提高到150倍，保证了复制质量，并且可以克服普通复录方式所存在的缺点。

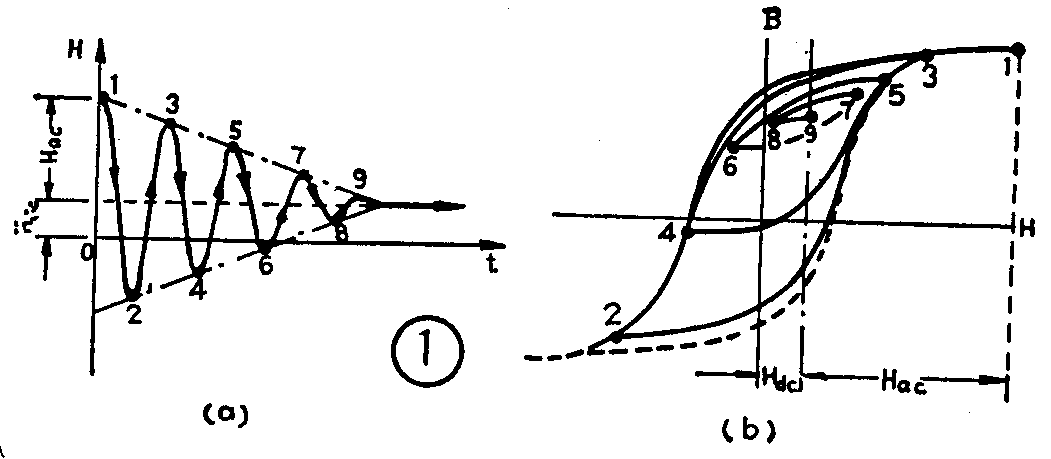

大家知道，用一只铁钉在强磁铁上磨擦，铁钉就会被磁化。若磁铁的磁性较弱，铁钉磁化不了，只要外加一个偏移磁场，铁钉也会被磁化，这就是“理想的非磁滞磁化过程”。接触印象法就是采用这种原理，把录有信号的母带和要复制的空白磁带的磁性面互相紧密相贴，然后加上交变磁场（偏移磁场），这样就将母带上的磁信号“转印”到空白带上了。图1（a）是磁场强度H随时间t变化的曲线，其中H\(_{dc}\)表示母带上的信号磁场，Hac表示交变的偏移磁场。由于母带上的信号磁场很弱，不能直接进行转印，因此将偏移磁场叠加在信号磁场上一起记录到磁带上。但偏移磁场是交变的，极性在不断地变化，当磁带逐渐远离磁头时，偏移磁场逐渐减弱直至消失，只将信号磁场加在磁带上。图1（b）是采用偏移磁场记录信号的磁化曲线，图中各点是与图1（a）中各点相对应的。

对母带的要求最重要的是当偏移磁场加到母带上时，不能使母带的磁性减弱。为此，必须使母带的矫顽力比复制带高出2.5～3倍才行。高速录象带复制机采用了一种具有高矫顽力的金属磁带。其次是在复录时，如果母带和复制带的磁性面贴得不紧密，就会使复制带的磁场减小，而且记录信号的频率越高，磁场损失就越严重，这就叫做跨距损失。为了减少跨距损失，则要求磁带的表面光洁度高。图2表示复制效率曲线（即复制带和母带的残余磁化比）。由图可见，随着跨距的增加，高频端信号损失就越严重，所以应尽量减少跨距损失。

由于复制过程是母带和复制带两磁性面相互接触而转印的，因此母带的磁化图象必须和复制带的磁化图象是镜象对称的（见图3）。图3中的普通双声道音频磁迹，上面为2声道，下面为1声道。中间为视频A磁头和B磁头记录的视频磁迹，音频调频磁迹是指音频磁头同视频磁头一样采用旋转2磁头，将音频信号以调频方式记录到磁带上的磁迹。插入磁迹是指用于分离节目而记录在磁带上的灰度视频信号。最下面是录象机用于伺服、编辑、计时等用的控制磁迹（CTL磁迹）。

为了制作这样图象的磁带，必须采用和普通录象机有相反记录图象的录象机，而且还要采用在很大偏磁电流下也不会产生饱和的非晶态磁头，这样才能对具有高H\(_{c}\)的母带进行记录。高速复制磁带的具体过程见图4。复制母带时一般是用广播级1英寸带。主录象机重放1英寸主磁带，将重放信号加到镜象母录象机中记录到1/2英寸Beta磁带上做为镜象母带，然后把母带放到高速复制机上对复制带进行复制，从收带盘上收回的已复制好的磁带被加在绕带器上，利用母录象机在复制节目的始末端记录的插入信号在适当的长度上切断复制带，最后将这段磁带缠绕后插入空磁带盒中成为商品带。

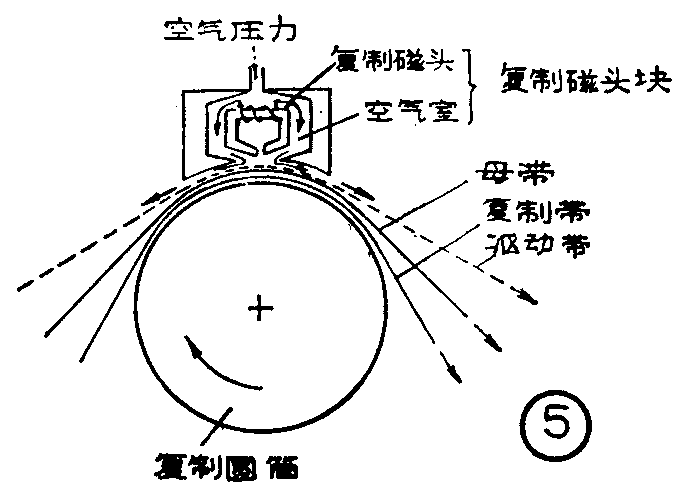

高速印象机的主要机构是复制圆筒、驱动磁带和复制磁头（见图5）。

复制时首先将复制带放在复制圆筒上，其磁性面朝外。然后将母带放上，其磁性面朝内，与复制带的磁性而相互接触。最后在外面加一个驱动带。复制过程中要加一个偏移磁场H\(_{ac}\)，如果母带和复制带贴得不紧密或互相偏离，则Hac就会发生变化引起信号磁场减弱。为了使母带和复制带的磁性面紧密接触，用大约4kg／cm\(^{2}\)的压缩空气将三层磁带压向复制圆筒，然后由驱动带带动复制圆筒以3米／秒的速度运转。复制圆筒采用了压缩空气的浮动式轴承系统，延长了母带的寿命，保证了复制质量。复制磁头和磁带之间由于没有接触，因而复制磁头具有很长的寿命。

复制输出电平和噪音电平的大小与空气压力有关。压力较小时，输出电平减小、而噪音电平增大。复制输出电平的大小还与磁偏压的大小以及复制带的质量有关。（陈忆东）
