游艺室的钓鱼台前挤满了小朋友，他们正在聚精会神地玩钓鱼游戏。这时有一位小朋友钓起了一条大鲤鱼，台前的小猫咪就不断地奏出电子音乐，小猫的两眼还会随着音乐声闪闪发光十分有趣。游戏机的外形见题头。下面我们就介绍这个玩具的制作方法。
电路原理

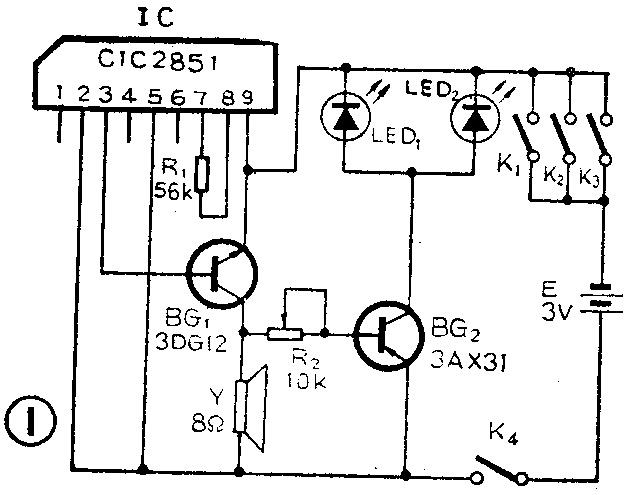

图1是玩具的电原理图。电路中主要采用了一块音乐集成电路IC，它内部存贮了一首乐曲，接通电源后只要触发一次，它就能自动输出一首乐曲信号。在图1中，我们将它触发端2脚直接和电源正极相连，如果电源接通，其输出端3脚就会不断地输出乐曲信号。BG\(_{1}\)是音乐功率放大器，BG2是两只发光管的推动管。
游戏时，闭合K\(_{4}\)，开关K1、K\(_{2}\)和K3由于受鱼体压迫都处于断开状态，所以电路不工作。当鱼被钓起，相应的开关K\(_{1}\)（或K2、K\(_{3}\)）闭合，IC即送出音乐信号到BG1基极进行放大，喇叭Y就会放出悦耳的电子乐曲，表示游戏者获胜。同时音乐信号又经过R\(_{2}\)送到BG2基极，接在BG\(_{2}\)集电极回路里的发光二极管LED1、LED\(_{2}\)就会随着音乐节奏闪闪发光。
元件选择

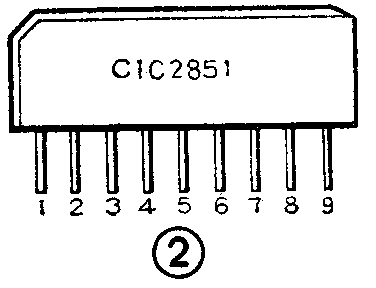

音乐集成电路IC可用CIC2851集成块，它采用单列直插塑封包装，外形见图2，缺角端为第1脚。
BG\(_{1}\)可用3DG12或3DX02硅三极管，β值宜选大于100的；BG2为3AX31型锗三极管，β值50左右。发光管LED\(_{1}\)、LED2可用普通圆形磷砷化镓红色发光二极管。
R\(_{1}\)为1／8瓦碳膜电阻器，R2为小型微调电阻器。Y为2.5英寸8欧动圈喇叭。K\(_{1}\)～K3为自制常闭按动开关，K\(_{4}\)可用市售小型拨动开关。电源E用两节五号电池。
制作与调试
1．鱼体

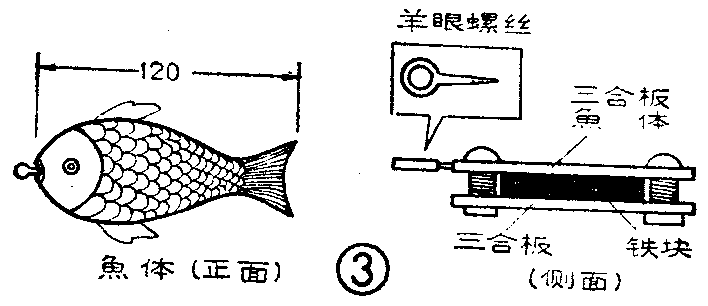

参见图3，用铅笔在三合板上画同样大小两条鲤鱼，长约120毫米。用钢丝锯把它锯下，在两条鱼中间夹一块铁片，使鱼体有一定的重量，然后用螺钉把两条鱼固定在一起。在鱼嘴中旋入一枚羊眼螺丝，最后在鱼体上画好眼、鳞等。同样的鱼共锯下六块，做成三条鱼。
2．鱼盒

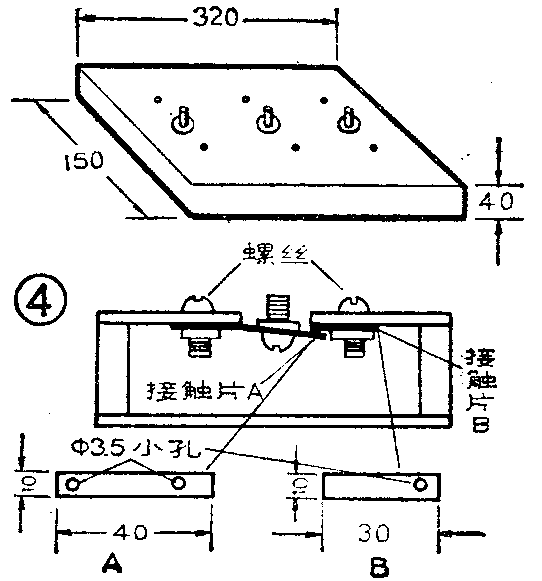

用三合板做一只320×150×40立方毫米的长方形小盒。盒内装三个开关K\(_{1}\)、K2和K\(_{3}\)。每只开关由两片接触片A和B组成，接触片用磷铜片制成，尺寸、形状和安装方法见图4。游戏时鱼体放在载鱼盒上，压住接触片A凸出的螺钉，使开关断开。当鱼被钓起时，接触片A、B闭合，使电路接通工作。
3．印刷电路板

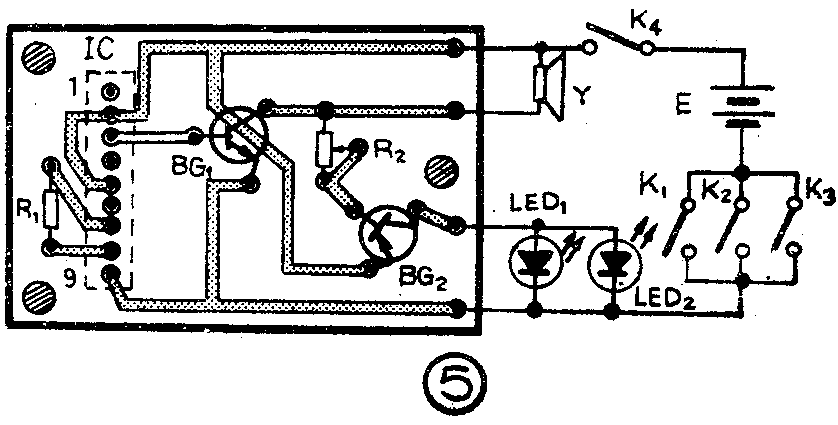

用单面敷铜板制作，尺寸50×30平方毫米，参见图5。
最后视游戏场合大小，在约一平方米左右的三合板上画一幅小猫钓鱼的图案，在小猫背后安装印刷板机芯，喇叭安装在小猫嘴部，小猫两眼瞳孔处各开一个小圆孔，让发光二极管从里面伸出。把鱼盒和小猫用一根双股电线连接。游戏时将小猫画板斜靠在墙上，鱼盒就放在地上，上放三条鱼体分别压着K\(_{1}\)、K2和K\(_{3}\)。外面用绳索或课桌栏起。钓鱼者在圈外手持钓竿，要设法让钓线上的小钩钩住鱼嘴上的小羊眼。一旦鱼被钓起，小猫两眼就会闪光，并演奏电子乐曲。这个玩具可同时供三个小朋友游玩。钓鱼竿可用长400毫米左右的小竹竿，一头系一根适当长度的细绳，绳子另一端系一个铁丝弯钩。
调试方法：鱼盒上不放鱼体即让K\(_{1}\)、K2和K\(_{3}\)闭合，并闭合K4，这时喇叭就会连续不断播放电子乐曲。用小起子旋动R\(_{2}\)，使BG2获得足够的基极电流以便推动LED发光，要求使发光二极管能随音乐节奏闪光，并有一定亮度。但亮度不能调得太大，一般宜调到BG\(_{2}\)集电极电流最大值为20mA左右。其它部分不必调试就能正常工作。(陈有卿)
