集成电路板电源保护电路

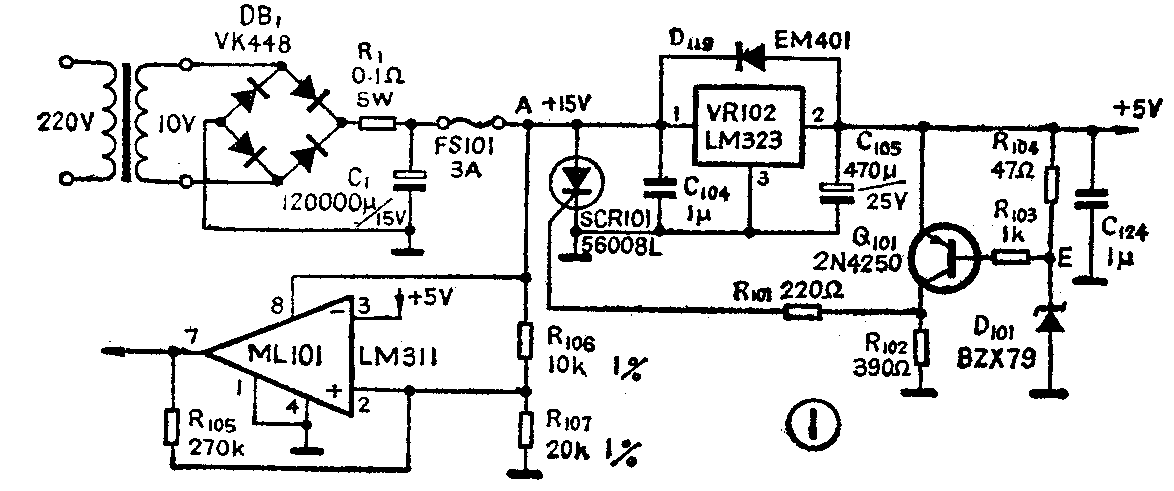

随着电子技术的发展，集成电路的应用越来越广泛。在一些仪器仪表、自动控制设备及家电产品中，为保证集成电路板的正常工作，除工作电压需经稳压外，稳压电源还必须有保护电路，这样才能在稳压电路的元件损坏时，或电源电压低落时，保护集成电路板上的元器件完好无损。集成电路板稳压工作电源保护电路如图1所示，下面我们介绍集成电路板电源保护电路的工作原理。

在图1电路中，10V交流电经DB\(_{1}\)桥式整流电路整流，C1滤波，在A点输出+15V的直流电压。然后，再经三端稳压器VR102稳压，由2脚输出+5V的稳压电压，以供集成电路板工作。

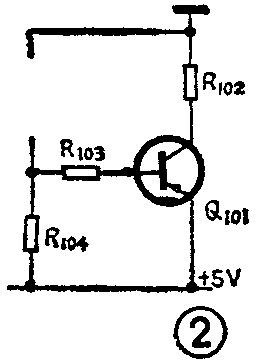

当稳压电源为正常值（＋5V）时，选定稳压值为5.1V的稳压二极管D101处于截止状态，没有电流流过。这样对三极管Q101来说，就相当于断开了基极偏置电压通路，见图2，使得三极管Q101由于未加偏置电压而截止。电路处于正常工作状态。

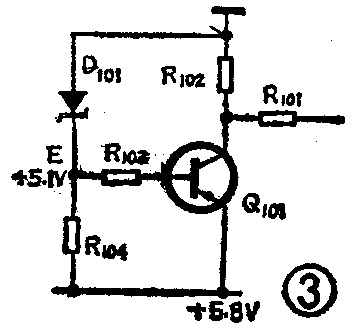

当稳压电源由于某种原因，例如三端稳压器损坏，使稳压电源的输出电压升高超过某选定值（例如集成电路要求工作电压最高不得超过6V）时，稳压二极管反向击穿导通，使三极管Q101的偏置电路接通，其集电极电流在电阻R102上产生一个触发电压去触发可控硅SCR101，使可控硅导通。这时，直流电源经可控硅接地短路，所产生的大电流迅速熔断保险丝FS101而断电，从而保护了插件板上的集成电路。

图1中的集成运算放大器ML101接成比较器的形式，在电路中起着低压保护的作用。如前所述，在正常情况下，A点的直流电压力+15V，经R\(_{1}\)06和R107分压，输入到ML101的2脚电压是U\(_{2}\)=R107R\(_{1}\)06+R107·U\(_{A}\)=2;3UA=+10V和输入到ML101第3脚的+5V比较电压相比较，因2脚的输入电压比3脚高，故比较器ML101的7脚输出为高电平。此时，集成电路板可以正常工作。若A点的直流电压因交流电源低落等原因，而低于+7.5V时，ML101的2脚输入电压

比3脚的输入电压低，故比较器7脚的输出为低电平。此时集成电路插件板应停止工作。

电路中，二极管D119是三端稳压器VR102的保护器件。特别是在停电时可起续流作用，使VR102免受瞬时高压击穿的损坏。

该集成电路插件板稳压工作电源保护电路，选自某些进口仪器，该电路的设计新颖、巧妙。了解其工作原理，可便于仪器的维护人员维修，也可供有关设计人员参考。

电路中给出的所有元器件都是欧美型的，为便于广大读者查阅，现将原器件及代用的国产元器件的型号（或规格）对应列出：

电路中元器件型号代用的国产元器件型号

图中所有电阻R，除注明外，均取1／4见阻值误差可在5％范围内。

图中电容器C\(_{1}\)的容量比较大，目前若找不到相应的产品代用，可用同等电压值的多个大容量电解电容并联使用。(梁春平)
