838型彩色电视机显象管的更换

早期生产的北京牌838型彩色电视机，采用进口14英寸370FTB22型彩色显象管，目前这类机器在维修更换显象管时，都由国产管37SX101Z来代换，本文介绍在该机上更换国产显象管的方法。

首先把机器上失效的显象管拿下来，安装固定好新显象管，把旧显象管的消磁线圈和接地导线取下来，装在新显象管的锥体上。最后把新显象管组件装入机箱内的固定底座上，拧紧固定螺丝钉。将消磁线圈插头插入原机电源板的I\(_{1}\)和I2端子处（见原电路图），隔离皮地线插头插入管座板黑E（BLK）端子处。

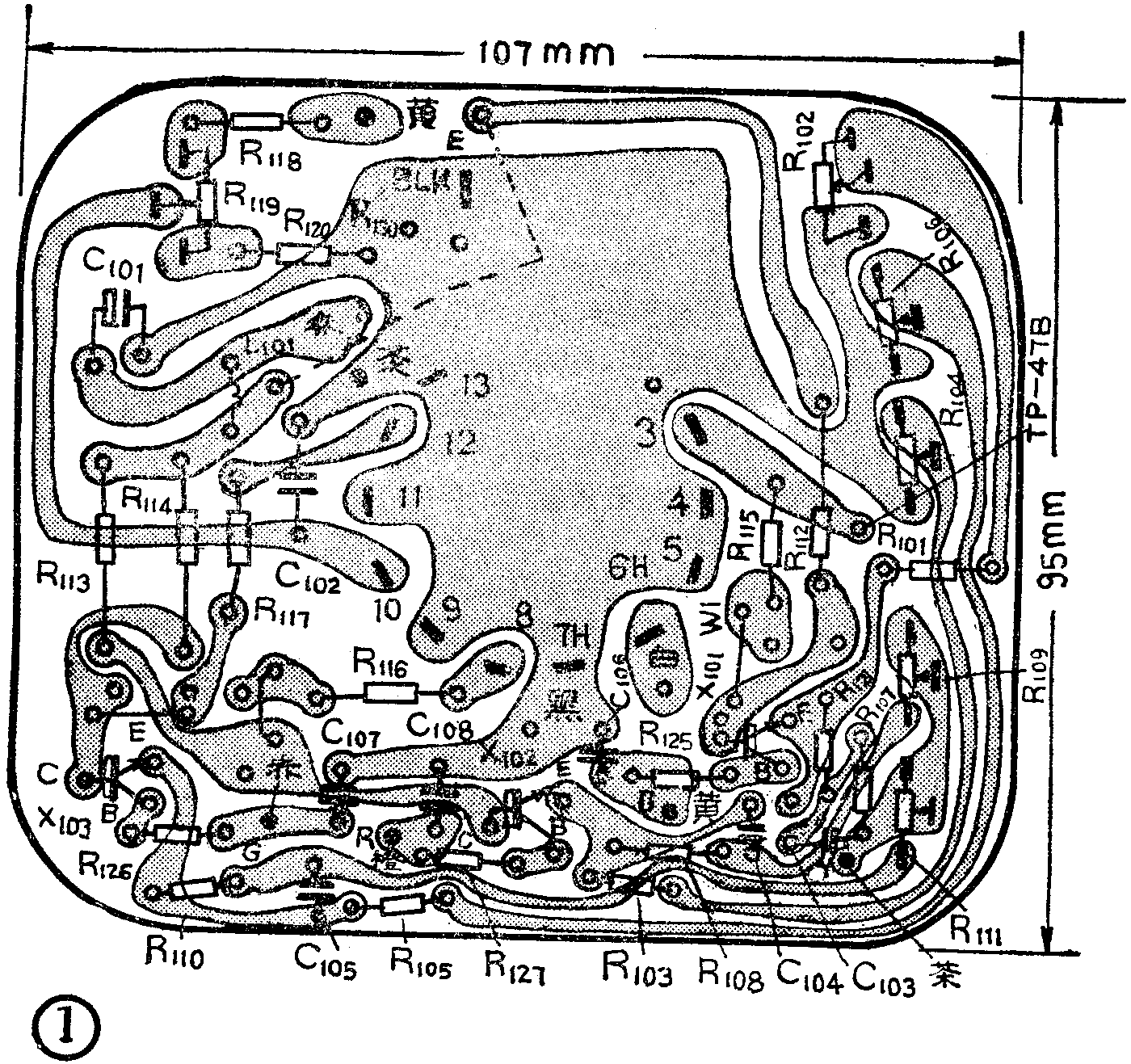

由于国产彩色显象管枪引出脚与进口管不一样，因此必须更换新的显象管板，见图1（1∶1），这样才能和新的显象管管座相配。将旧板上的元器件从旧板上移到新板的相应位置上。图2所示是显象管座板所对应的电路，其中包括视放输出及显象管附属电路。图1示出显象管座印制板图。对照图1和图2把所有的元器件焊上去，再把新显象管37SX101Z的管座也焊到管座印制板上。把由主电路板之矩阵电路引来的4根线①、②、③、④，即图2上边的“R－Y”、“G－Y”、“B－Y”和“Y”对应的4根线，接到管座板对应的端子上。即线①接到注有茶Y（BRN）；线②接到黄B（YEL）；线③接到赤G（RED）；线④接到橙R（ORG）。从主电路板扫描电路引来的3根线T\(_{1}\)、T2、T\(_{4}\)也分别接到管座板上注有茶、赤（HB）、黄三个端子上。把行输出变压器次级灯丝电压绕组的输出线R1与R\(_{2}\)接到显象管管座的6（H）和7（H）上。焊接及组装完以后再仔细检查一下，如发现有错焊或漏焊之处，把它改正过来焊好，就可以通电调试了。

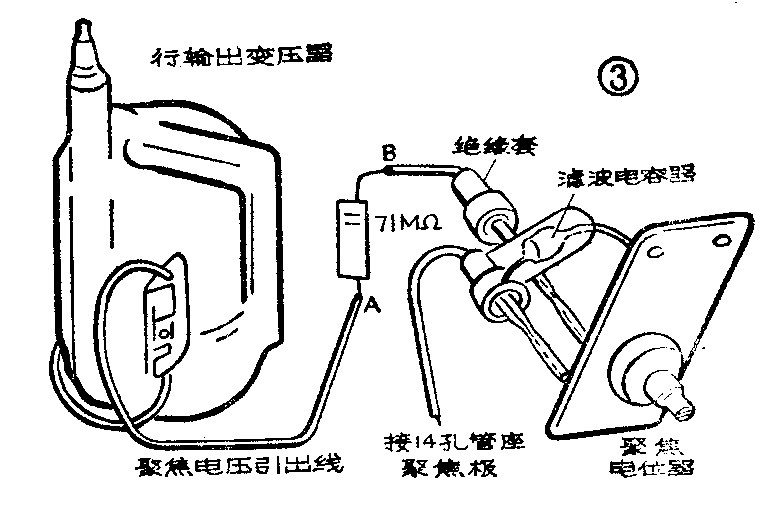

更换国产管后，因仍用原行输出变压器。那么由行输出变压器引出的聚焦电压比新管所要求的电压高得多，因此要采取措施把这个电压降到新管聚焦电压范围（4100～4200V）。一般解决办法是将行输出变压器的聚焦电压输出电缆与聚焦电位器连接处断开，在断开处（图3中A、B两点）串接一个71MΩ（2W）金属膜电阻，再用耐高压塑料套管或橡皮管套好，避免与其它元件相碰。这样改装后，再调聚焦电位器（R\(_{0}\)5），调到最佳聚焦效果，并将电位器（R05）基本上调在中间位置附近。测得聚焦电压在4100～4200伏范围，符合国产管聚焦电压的要求。当然也可以换一个阻值比R\(_{0}\)5阻值大71MΩ的电位器。这种耐高压电位器在国内不好找，而且换起来也麻烦，不如前一种办法简单易行。

国产管的阳极电压为23KV，比原显象管的阳极电压高3～4KV，因此行描部分要作些变动。通常采用减小行逆程电容来提升阳极电压的办法，经实验本机逆程电容C\(_{512}\)改用8200P耐压1.5KV的国产CBB12型聚丙烯电容，可以使阳极电压提高到23KV。为了得到满意的行线性，把S形校正电容器C\(_{515}\)由原来的0.51μF（500V）减小到0.47μF（500V）。为了滤除高频分量，防止高频干扰影响视放级的工作，在显象管座板的T2端子对地之间加一个电容器C\(_{14}\)（见图2），可以选用瓷介质电容器（0.01μF／500V）。为了进一步改善帧线性，在帧输出级的电容C407两端并一个3.3μF／50V电解电容器。

换上国产显象管，经过以上的变动后，整机进行加电。还需要进行一些调整，才能使整机恢复原电气性能。

（1）将开关稳压电源输出电压115V±1V改为110V±1V：当整机加电后，用三用表直流电压档监视，正表笔接开关稳压电源输出端B\(_{1}\)点，负表笔接机壳地。调开关稳压电源的取样电位器R14，使表头指示为110V±1V。

（2）聚焦电压的调整：把电视机亮度和对比度旋钮置于中间位置，加上棋盘信号，调聚焦电位器（R\(_{0}\)5），使屏幕上的图象最清晰为止。

（3）帧线性和帧幅度的调整：如果发现帧线性差和垂直幅度不够，这时可加格子信号，然后调帧幅电位器（R\(_{4}\)08），调到满意时为止。

（4）白平衡的调整：接收黑白图象，把红色和绿色激励控制电位器R\(_{1}\)09和R111旋到中间位置，再把图2中红、绿、蓝截止电位器R\(_{1}\)04、R106、R\(_{1}\)02以及屏栅控制电位器R119调到最小位置。然后把主电路板上截止维修（主电路板上有此标志）线的插头从“N”处拔下来插到“S”处，即为了便于维修，使IC501的④脚输出信号直接接到视放输入①端。顺时针方向慢慢转动屏栅电位器R\(_{119}\)旋钮，直到屏幕上出现一条微弱可见的水平扫描线时为止。把红色截止电位器R104的施钮顺时转10°左右，使红色刚刚出现，再次调屏栅电位器R\(_{119}\)使红色暗淡。顺时针慢慢转动绿色和蓝色截止电位器R106、R\(_{1}\)02的旋钮，直到屏幕上出现一条白色线为止，即暗平衡已调整完毕。然后再把截止维修线插头从“S”处拔出来，再插到“N”处。开大亮度控制电位器R30，调节红色和绿色激励电位器R\(_{1}\)09、R111，得到带噪声点的白色光栅为止，即亮平衡已调好。

这种更换方法的主要优点是：①不必对电视机的内部电路和结构作大的改动，只需更换一块显象管座板。②显象管周围电路基本上无变动，只是改动或增加了几个元件，原来的元器件都可用。这样既经济又易实现。③这样的办法更换显象管后，电性能完全满足技术要求。通过远近距离的接收实验和可靠性实验，效果都比较满意。(骆新民)
