本文介绍的二分频／立体声两用扩音机，采用场效应管和集成电路组装，具有电路简单、性能优良、无需调整等特点，适合业余爱好者装制。该机的正弦波输出功率在2×5瓦以上，能满足一般家庭的需要。作二分频扩音机使用时，可与收音机、录音机和通用电唱机相配，分频频率为2000赫。如把立体声收录机的线路输出信号送入本机相应插口，则可进行立体声扩音。

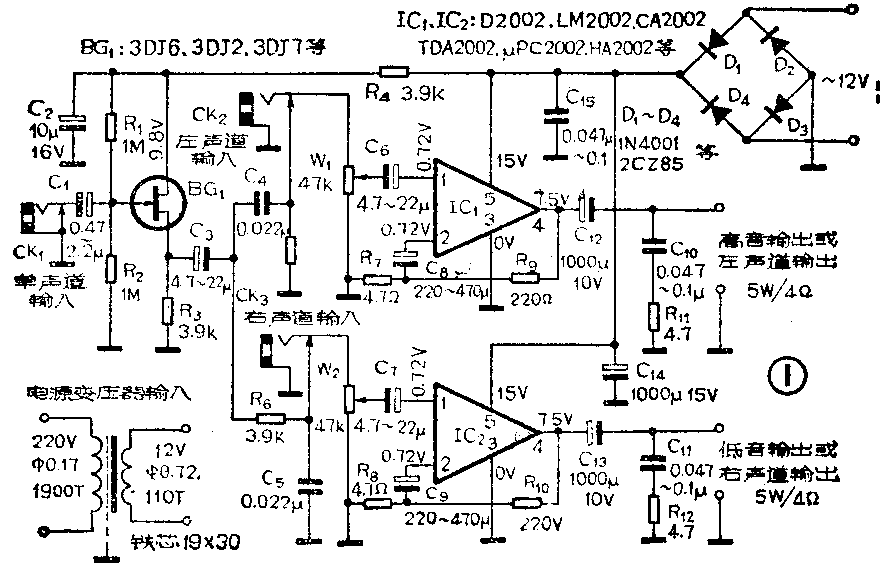

整机电路如图1所示。单声道全频信号从插口CK\(_{1}\)输入，前置放大级由场效应管BG1接成源极输出电路，具有输入阻抗高、噪声低等优点，静态工作点不需调整。该级的额定输入电压是100毫伏，输入阻抗达500千欧，能满足陶瓷或晶体拾音器的匹配要求，音质较好。BG\(_{1}\)的源极输出端接有由C4、R\(_{5}\)组成的高通滤波器和由R6、C\(_{5}\)组成的低通滤波器，从而把信号分成高、低两个频道，并由电位器W1、W\(_{2}\)分别控制这两个频道的音量。为了便于业余制作，本机只用简单的RC滤波节组成分频网络，当R5=R\(_{6}\)=R，C4=C\(_{5}\)=C时，该网络的分频频率f≈\(\frac{1}{2πRC}\)衰减率约6分贝／倍频程。这个衰减率正好与普通音调控制电路的衰减率相似，所以调节W1、W\(_{2}\)时，还可兼得音调控制的效果，高、低音的衰减凋节量达无限大。如果需要升高或降低分频频率，可同时减小或增大C4、C\(_{5}\)的容量。

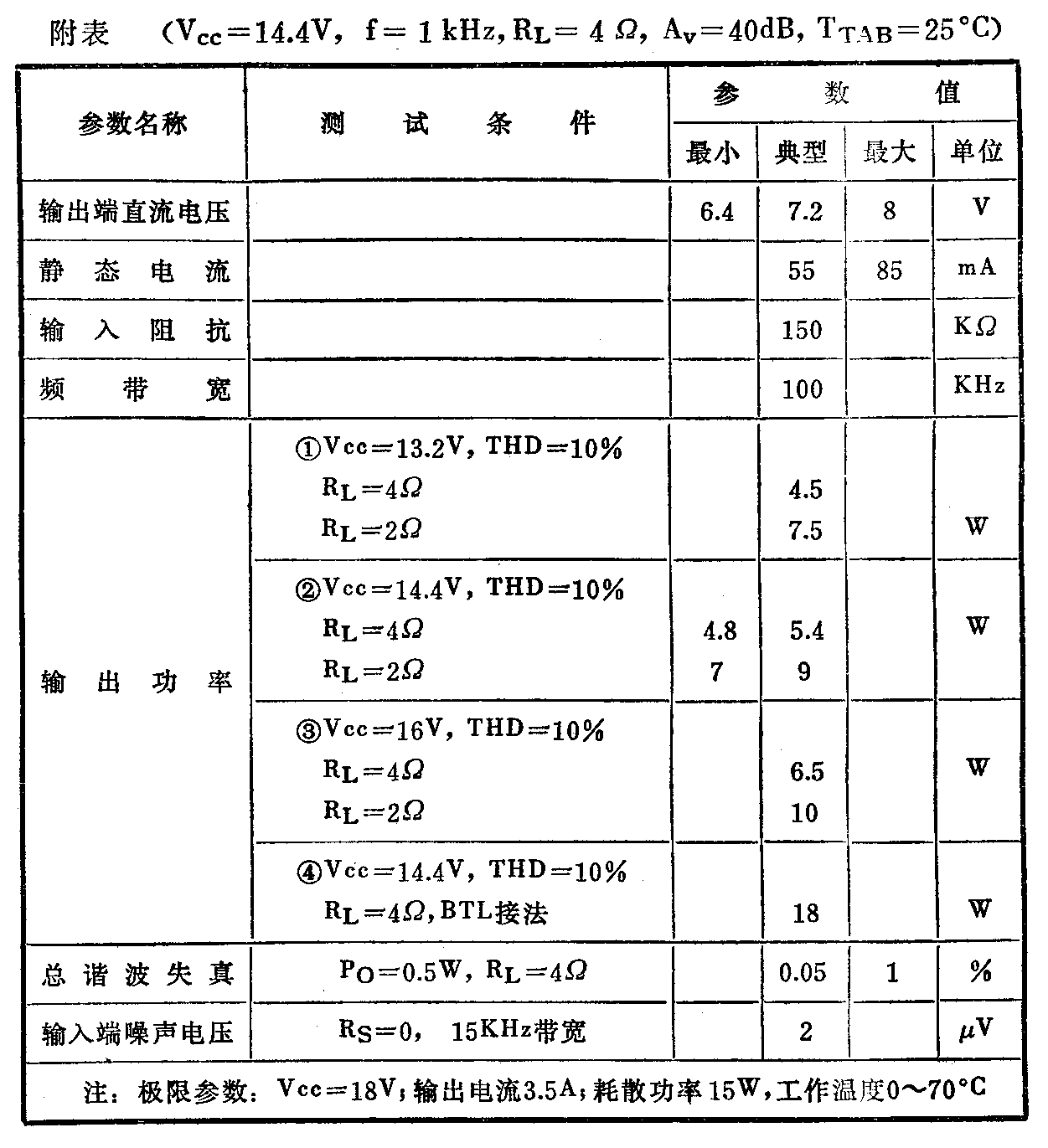

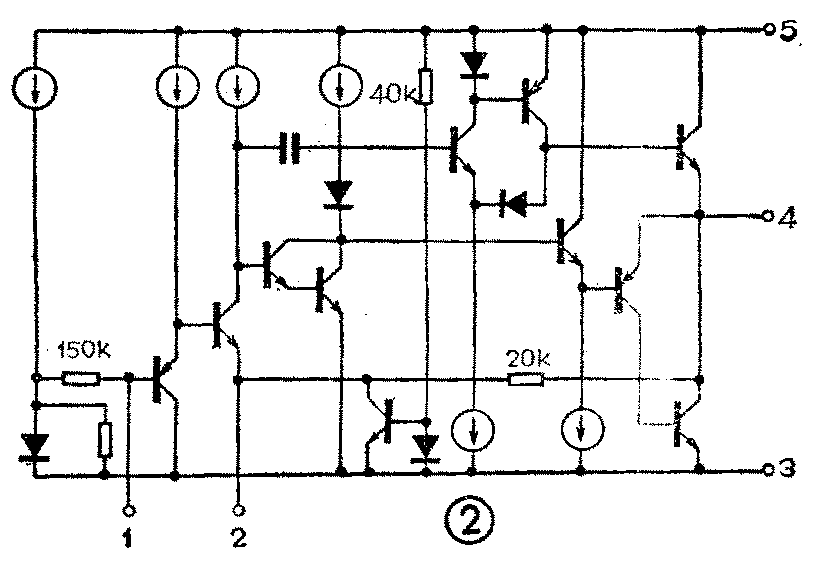

本机两路功率放大器均用集成电路装制、电路相同。二分频应用时，IC\(_{1}\)、IC2分别是高、低频道的功率放大器。如用于立体声扩音，则IC\(_{1}\)、IC2改作左、右声道的功率放大，此时收录机送来的信号从CK\(_{2}\)、CK3输入，W\(_{1}\)、W2成为左、右声道的音量控制器。集成电路IC\(_{1}\)、IC2的型号相同，国产品叫做D2002，相当于进口品LM2002、CA2002、TDA2002、μPC2002、HA2002等。这种集成电路的性能优良，内有限流和过电压、过热保护电路，具有电流容量大、失真小、噪声低、接通电源时的浪涌冲击小等特点，其内部电路如图2，主要参数见附表。该集成电路只要很少的外围元件，电源电压可在8～18伏的范围内选用，工作点无需调整，很适合业余爱好者使用。2002型集成电路的外形见图3，与常见的塑封大功率管相似。它只有5个出脚，其读法如下：面对型号，管脚朝下，自左到右依次为1到5脚，其中前排是1、3、5三脚，后排是2、4两脚。
功放电路各外围元件的功能如下：C\(_{6}\)、C7、C\(_{12}\)、C13是耦合电容；R\(_{7}\)、R9、C\(_{8}\)和R8、R\(_{1}\)0、C9分别组成上、下功放的负反馈电路，减小或加大R\(_{7}\)、R8的阻值便可提高或降低相应频道的电压增益；C\(_{1}\)0、R11和C\(_{11}\)、R12是补偿元件，如功放级出现高频自激，可加大C\(_{1}\)0、C11的容量。

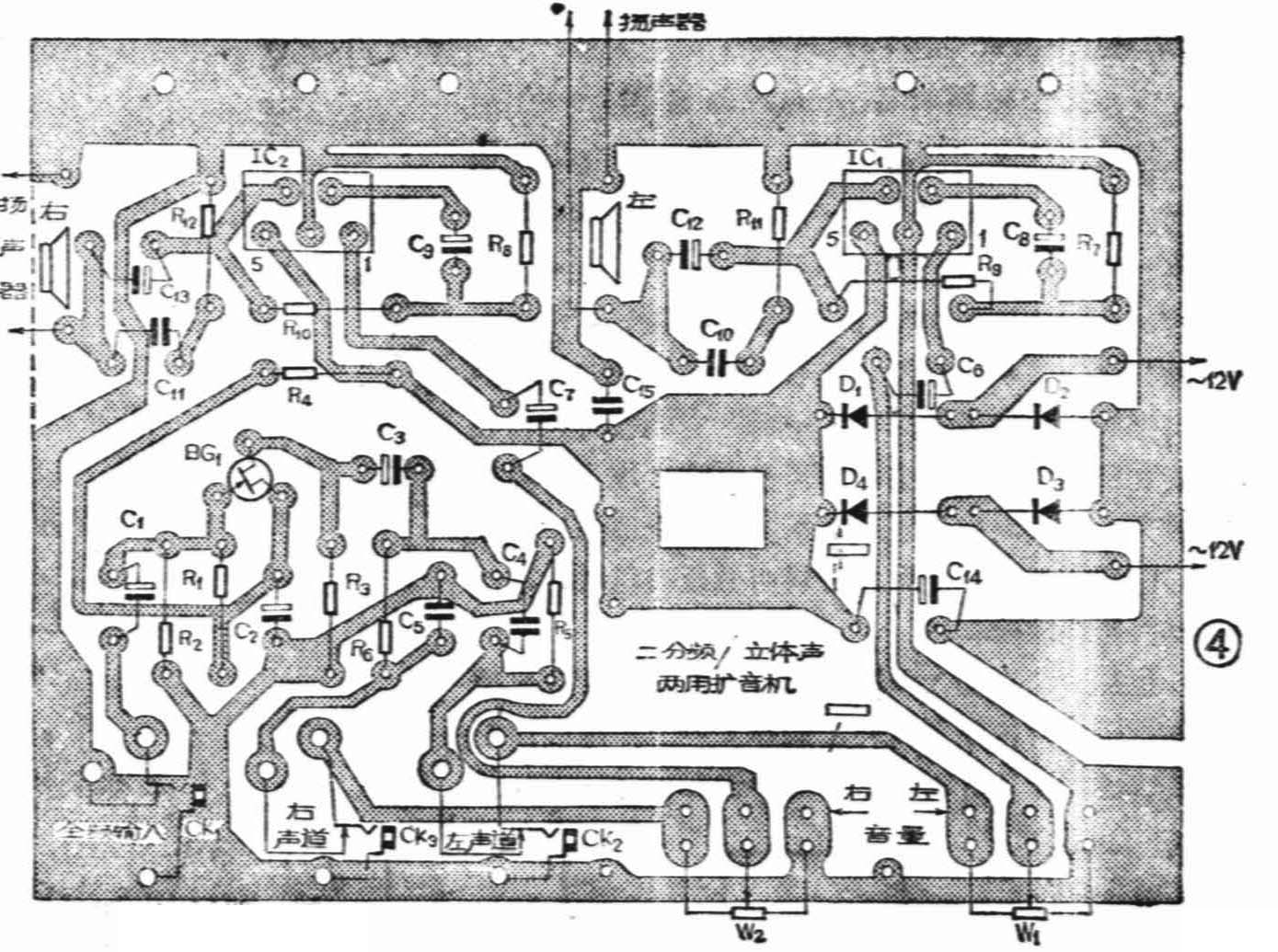

IC\(_{1}\)、IC2需紧固在散热器上，其安装方法与塑封大功率管相似。散热器可用面积为100×50平方毫米的铝片弯制，外购时可选SRZ302型叉指散热器（两只）。图4是本机的印刷电路板安装图。为了便于初学者安装，本机把各输入插座、电位器、散热器以及整流滤波元件全部安装在印刷电路板上，装好后接上交流12伏电源和扬声器便可使用，不用再焊其他连接导线，十分方便。如果所用滤波电容C\(_{14}\)的体积较大，可平卧安装，借助印刷电路板上的槽孔，便能用薄铜片或铜线把它箍紧固定。
由于本机电源电压较低，工作点又无需调整，所以只要所选元件良好，焊接无误，通常装好后便可得到预期性能，投入使用。本机配用的扬声器阻抗为4欧，如手头上只有8欧的扬声器，可把它每两只并联供一路使用，否则扩音机的输出功率将减小。另外，如果每路输出都并联接上两只4欧扬声器，使扩音机的负载阻抗为2欧，则每个声道的输出功率还可增大到8瓦左右。扬声器并联使用时，需注意其连接相位要一致。
图1已标有本机晶体管和集成电路各出脚的对地直流电压，可供检修参考。
本机从电路特点、制作方法等几个方面都进行了较周到的考虑，尽量作到适合无线电业余爱好者自行安装和调试。(李应楷)
