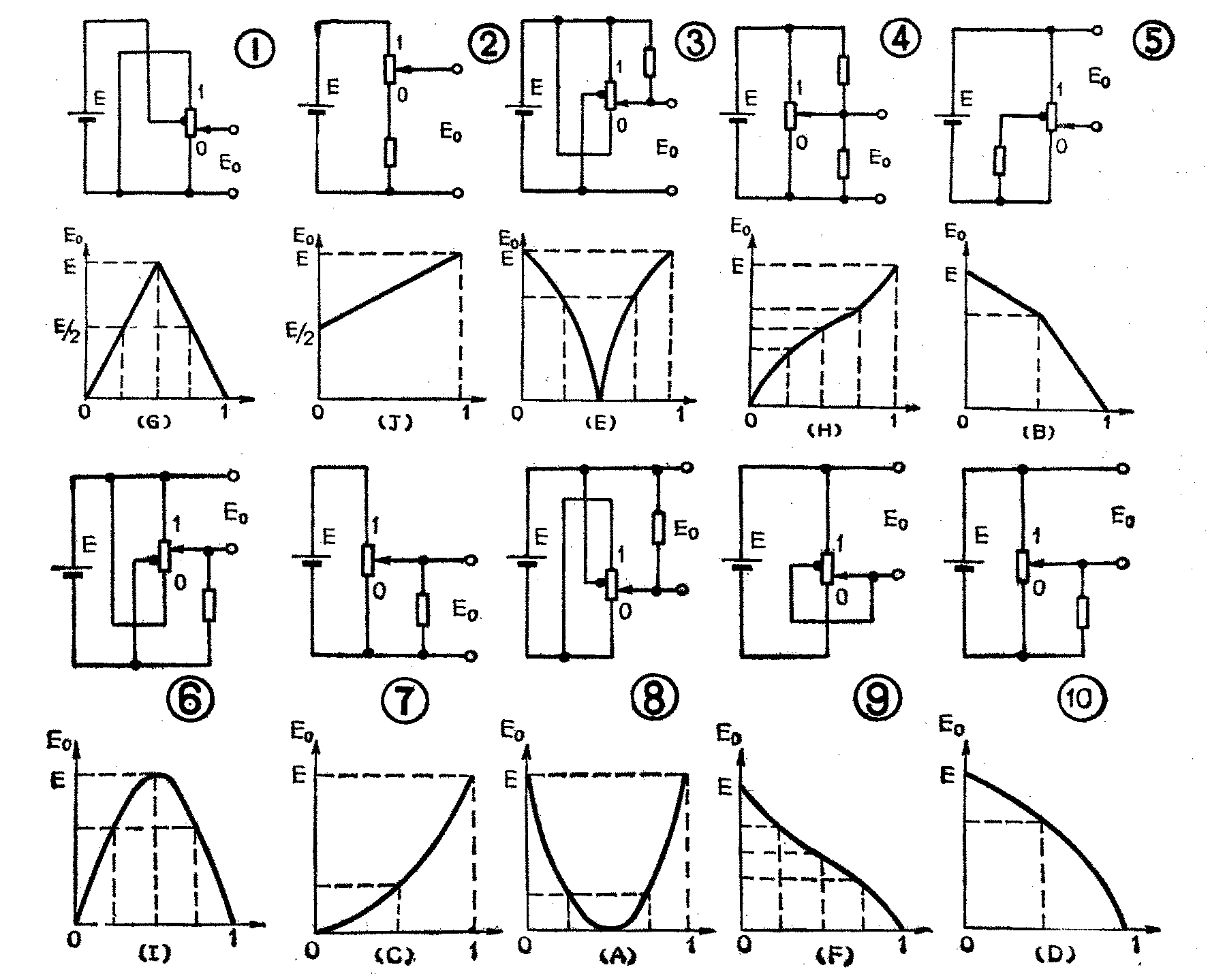

图1～图10是十个分压器电路。假定电位器是线性的，带有中心抽头，而且电阻的阻值和电位器的阻值相同。在这些电路中，当电位器的滑臂从0到1时，仔细观察输出端所处位置的变化，你能画出与之对应的输出电压曲线图吗？
想想看答案
在图1至图10的电路中，当电位器的滑臂从0移到1时，与之对应的电路输出电压曲线分别为G、J、E、H、B、I、C、A、F及D所示。曲线是根据电位器滑臂在电位器上0、1／4、1／2、3／4及1几处所得输出电压大小画出的。具体来讲：
图1：在0和1处，E\(_{0}\)=0。在中心抽头处，E0=E。在1／4和3／4处，E\(_{0}\)=12E。
图2：在0处，E\(_{0}\)=\(\frac{1}{2}\)E。在1处E0=E。在其他各处，输出电平按线性增长变化。
图3：在0和1处，E\(_{0}\)=E。在中心抽头处，E0=0。在1／4和3／4处，E\(_{0}\)＞12E。
图4：在0处，E\(_{0}\)=0。在1处，E0=E。在中心抽头处，E\(_{0}\)=\(\frac{1}{2}\)E。在1／4处，E0＞1;4E。在3／4处，E\(_{0}\)＜34E。
图5：在0处，E\(_{0}\)＝E。在1处，E0=0。在中心抽头处，E\(_{0}\)＞12E。
图6：在0和1处，E\(_{0}\)＝0。在中心抽头处，E0＝E。在1／4和3／4处，E\(_{0}\)＞12E。
图7：在0处，E\(_{0}\)=0。在1处，E0=E。由于电阻分流，E\(_{0}\)总是小于线性值。
图8：在0和1处，E\(_{0}\)=E。在中心抽头处，E0=0。在1／4和3／4处，E\(_{0}\)＜12E。
图9：在0处，E\(_{0}\)=E。在1处，E0=0。在1／4处，E\(_{0}\)=\(\frac{2}{3}\)E。在中心抽头处，E0=1;2E，在3／4处，E\(_{0}\)=13E。
图10：在0处，E\(_{0}\)=E。在1处，E0＝0。在0和1之间，E\(_{0}\)总是大于线性值。（康一）
