最近国内市场上出现了大量CIC3830、CIC2851、CW9300、HY100等系列音乐集成电路。由于这些集成电路过去很少见到，而且价格比较低廉，功能又较强。因此引起了不少人的兴趣。许多爱好者都想试一试，装一台会用音乐声报讯或报警的电子装置。根据我的经验，在准备购买或使用音乐集成块时，最好先别急于行动。有如下几个问题应引起爱好者们注意：
1．在选购音乐集成块时，爱好者往往吃不准究竟选哪种型号好。笔者认为，在售价差不多的前提下，就一般用途而言，以选带有功放管的音乐集成块为好，如HY－100型等。这样可以省去另安装功放管的麻烦，同时也节省了费用。但如乐曲演奏内容和方式等非常好，更适合你的需要，带不带功放管就不必考虑了。还有，如果不要求集成块输出较大音量的乐曲声，如贺年片之类的薄微型作品，则不用功放管更好一些，还可以减小电路板的体积。
2．音乐集成块购来之后，先不要忙于焊装。应该做的第一步工作是用几个小型鳄鱼夹代替焊接，按电路图接好集成块的各个外部元件试验。看看它能否按规定发出乐曲声，同时在电源回路中串一电流表测量它的静态电流及工作电流。若发现集成块发声不正常或静态电流过大，就说明该集成块是坏的或质量低劣，可以向售出商店或单位要求调换。现在许多邮购单位都对集成块实行质量三包，但不允许焊过。所以为避免因万一购到坏集成块而造成的不必要损失，还是应在焊接前试验一下为好。一般情况下，音乐集成块的静态电流等参数都可在售出单位给出的说明书或广告中看到，读者可据此鉴别。
3．由于音乐集成块基本上由CMOS电路构成，因此在焊装时要将烙铁外壳接地，或待烙铁烧热后拔掉电源插头利用烙铁余热焊接，否则烙铁头上的感应电压很可能使集成块损坏。这点尽管在一些书刊中已有提及，但不少初学者在实际操作中常常又会忘记，所以这里再强调一下。
4．当音乐集成块所用的电源内阻较大时，如电池用旧或在电源回路中串电流表测量时，扬声器中发出的乐曲声将浑浊不清，非常难听。如果电源内阻很大，则乐曲声将绝大部分或完全被“噗、噗”的汽船声所掩盖。因此在安装时不可忘了在电源两端并联一个100～200微法的电解电容。这一点在目前许多书刊发表的应用电路中均没有。
5．通电调试时，如果扬声器中没有乐曲声，只发出“嗒、嗒”或“喀、喀”的声响，并且电源电流随之跳变。一般是由于用来调节乐曲演奏速度的那个47～100kΩ的振荡电阻断路或脱焊而引起的（这个电阻通常在音乐集成块出售前已焊装在印板上了，但也有极少数例外）。注意有时要看出脱焊并不容易，因为有些虚焊点从外表上观察往往光滑圆亮，但实际上它与印制导线上的镀银层只是“虚假”接触，其主要原因是镀银层脱起、焊点与镀银层间存在氧化物或其它不导电的污物和助焊剂等。遇到这种情况时必须重新焊接，直至消除虚焊为止。振荡电阻本身断路损坏也是时常可见的，这主要是在安装或运输过程中造成的，这种故障有时从电阻外观上来判断也是困难的，通常可用一个阻值差不多的1／4～1／8瓦电阻并接在原电阻两端试验判别。
6．调试中如果发现乐曲失真变调，则大多是振荡电阻的阻值太大而引起。但许多爱好者却不了解或不注意这点，常把注意力集中在集成块及其连接线上，认为是集成块方面的故障。实际上集成块损坏是较少见的。所以遇到这种故障时，应该先查一下振荡电阻有否用错规格、接触不良或焊接不良等，这些都是引起电阻阻值变大，导致乐曲失真变调的常见原因。

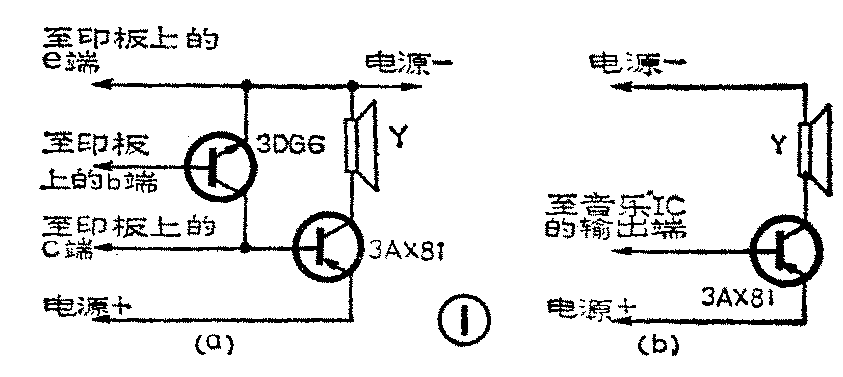

7．音乐集成块所用的电源电压越高，扬声器发出的乐曲声音量也越大。若对音量要求不高，则电源可以用一节1.5伏的电池，此时耗电也大大下降。当电源电压用3伏时，音量将比用1.5伏时有明显增强，但耗电也比用1.5伏电源时大一倍左右。例如HY100型集成块在用1.5伏电源时的工作电流为35毫安左右。换用3伏电源后，工作电流上升为60～70毫安。集成块所用的电源电压一般不得超出生产厂给出的典型使用值（常为3伏）。如果使用典型电源电压还觉得音量不够大，则可采用以下两种方法来进一步提高音量。第一是按图1所示将功放管改为复合管形式，末级管采用饱和压降小的锗管，如3AX81、3AX31、3AX25等。图1a适用于集成电路内部不带功放管的集成块；图1b适用于集成电路内部已带功放管的集成块。这种方法仍然不可能极大地提高音量。若要输出很大的音量，则可采用第二种方法，这就是增设功率放大器。此时功率放大器可单独使用电源，输出功率大小完全可按自己的要求而设计。当然如果把音乐集成块输出的乐曲信号送入扩音机或收录音机中去放大，那就更为简单了。
8．在许多应用场合下（如音乐门铃、音乐闹钟及音乐电话等），单独为音乐集成块配置扬声器、机壳和电池等是不太必要的，也是比较麻烦和费钱的。爱好者完全可以充分利用家中的袖珍晶体管收音机或不大使用的收录音机，使它们兼有音乐报讯或报警功能。图2所示就是利用袖珍晶体管收音机的一个实例电路。在图2中，仅在收音机中增设一块HY—100型集成块、一个电容C和一个小型插头座，就使其具备了音乐门铃的功能。如将按钮开关AN改为其它电路，还能作为其它音乐报讯或报警装置使用。图2电路可适用于输出电路是OCL或常规带输出变压器形式的各种收音机。由于扬声器上并接有收音机上的输出变压器次级绕组或输出电容等元件，因此对音乐集成块的输出信号有一定的分流作用。其中用输出变压器的收音机影响更大些，约会降低乐曲音量的一半左右。不过对于一般情况来讲音量已足够了。如果要在使用音乐电路时断开输出变压器的次级，则可采用图3所示的电路。图3比图2只是改换了一个插座CZ而已，CZ是使用CKX2－2K型插座。
图2电路中的HY100、C、CZ均装在收音机内。使用时，可同时收音及作音乐门铃，也可以单独使用，对两部分电路中的元件均无妨害。图2和图3电路中的CZ兼作音乐门铃的电源开关（可将市售插座按常规方法改制一下）。当拔出CT后，门铃电源自行切断；而收音机的电源通断仍由原机内开关控制，双方对电源互不影响。当用作音乐门铃时，不必担心CT一直插在CZ内会使电源很快消耗完，因为此时电路的静态电流仅在1～2微安以下，与不耗电差不多。平时，如需携带收音机外出，只要拔掉CT即可。

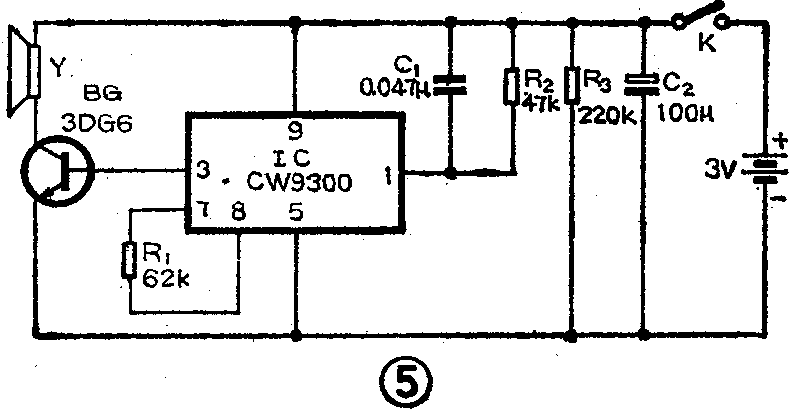

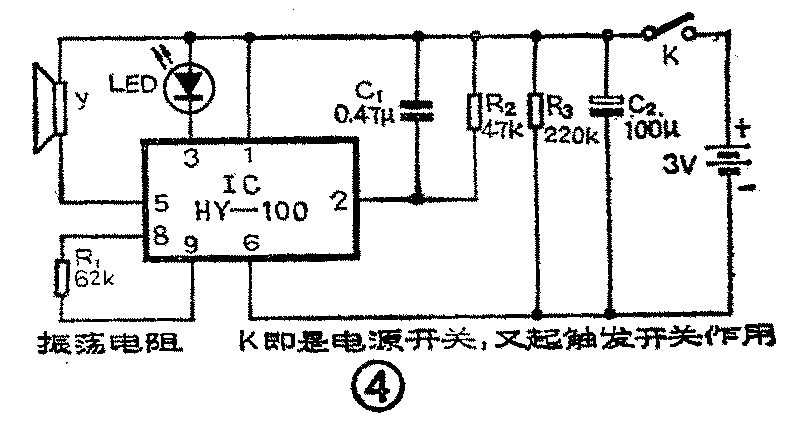

9．音乐集成块的其它应用知识、如各种演奏方式的电路接法、常规使用注意事项及各种应用实例等，在不少书刊中均已有介绍，这里就不再重复了。但是值得指出的是，有些杂志和报刊上所介绍的应用电路是很不成熟或“画蛇添足”的，其中增设了许多不应接入的元件，不但浪费，而且对电路的正常工作还可能带来不良影响。如在一份报纸上见到一个“接通电源后自触发演奏一首完整乐曲”的门铃电路和一个“音乐闹钟”电路，电路中都使用了较为复杂的单稳延时电路（由两个晶体管和多个电阻电容等构成）。其实这种功能大多数音乐集成块都具备，只要改变一下接法即可。图4和图5分别画出两种音乐块的这种接法，供参考。造成上述问题的主要原因是使用者对集成块的最典型的接法不了解。因此爱好者在应用集成块前应先熟悉一下其最基本的特性和用法，不要盲目照搬一些报刊上的电路。（王德沅）
