不少刊物上曾介绍过调频无线话筒，这种话筒配合调频收音机（或具有调频波段的收录机），可进行通话，使用起来很方便。根据笔者试验，如果如图1所示再另配一个附加装置，与调频无线话筒和调频收音机配合使用，就能制作成一个简单的无线遥控器，可用来控制自己家里的一些家用电器设备。
我们知道，如果打开调频收音机，并将音量开大，在没有调频电台的频率上，扬声器中都充满了很大的噪声。这时如果打开无线话筒，并设无线话筒所发射的载频频率与收音机的调谐频率相同，则收音机扬声器中很大的噪声会被抑制下去，扬声器显得非常安静。我们正是利用收音机的这种特性来实现遥控功能的。
图1电路的工作原理是这样的：将附加器的输入端的插头插入收音机外接扬声器的插口处，这时收音机机内扬声器断开。当调频无线话筒没有接通电源时，话筒不发射信号，调频收音机扬声器中出现强烈的噪声（音量电位器开大），这时噪声信号通过插头进入附加器，经过D\(_{1}\)、D2及C\(_{1}\)进行整流滤波后，得到一个直流电压，极性是上正下负。这一直流电压加到BG1基极，使BG\(_{1}\)饱和导通。这时BG1的集电极电位很低，于是BG\(_{2}\)截止，继电器J不吸合，设置在被控制家用电器电路中的继电器的接点不动作，发光二极管LED也不发光，这一状态为等待工作状态；当调频无线话筒接通电源后，话筒通过天线发射一个还没有被低频信号调制的高频载波信号，这一载波信号的频率与调频收音机的调谐频率相同，被收音机接收后，收音机末级输出为零，收音机的扬声器中的噪声也被抑制了。此时图1的输入插头端输入电压为零，BG1截止，BG\(_{2}\)导通，继电器J吸合，同时发光二极管LED发光，设置被控家电设备电路中的继电器接点也开始动作，这样就达到了遥控的目的。注意，在选择继电器时，应使继电器的接点的容量满足家电设备的要求。

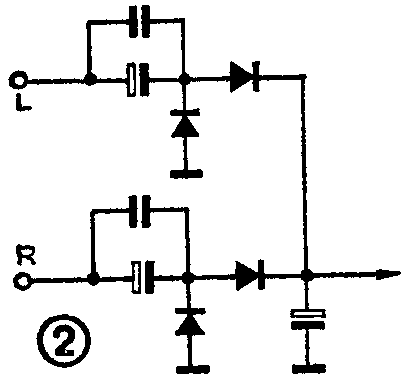

如果使用立体声收录机作为接收机，可以将图1中的输入插头插入立体声收录机左、右声道中任一个外接扬声器输出插孔即可。为了避免在等待工作时噪声从另一路没有用的声道的扬声器中放出来，图1虚线框中的电路可改接成图2形式，图中L、R端分别通过插头插入立体声收录机的左、右扬声器输出插口。
另外，当无线话筒在用作遥控使用时，为了避免外界的声音通过话筒头传入话筒内部，这一低频信号又调制在载频上发射出去干扰遥控电路工作，可如图3所示在话筒头回路中加接一个开关K。在处于遥控状态时，断开开关K，切断驻极体话筒的信号，于是无线话筒只有纯高频载波信号从天线发射出去。而在通话状态中，将开关K闭合即可。（许连生）
