你可以做这样一个实验：当电冰箱的压缩机正在工作时，用手轻轻地去触摸压缩机外壳，可以感到外壳在微微振动（因压缩机外壳温度很高，触摸时要防止烫伤）。这时拔出电源插头，然后又立即将电源插头插上，用手再去摸压缩机外壳，会发现这时压缩机不再振动，这说明电冰箱虽然已接通电源，但压缩机这时不能正常工作。如果找一个助手帮助你去观察一下电度表，可以看到尽管压缩机未工作，但电度表转得特别快，说明这时电冰箱耗电很大。一般说来，这时的电流值为正常值的20～30倍。这一段时间如果延续太长，就有可能损坏电冰箱的电动机了。
为什么这时电冰箱耗电那么大呢？我们知道，电冰箱在正常使用中每次启动时，它的制冷系统的制冷剂压强很低，压缩机靠电动机的旋转而工作，使制冷剂加压，使电冰箱起到制冷作用（关于电冰箱的制冷原理，请见本刊85年6期有关文章）。在制冷过程中，当冰箱内的温度低到某一定值时，温度控制开关开始动作，自动切断电源，电动机停止转动，制冷剂的压强则逐渐下降。到第二次电动机自动启动时，制冷系统中的制冷剂的压强已较低，在这种情况下，电动机的负载（压缩机）相对说来较轻，电动机较容易启动，带动压缩机正常运转。
如果电动机在启动前，制冷剂已有相当高的压强，那么，电动在开始启动时，电动机的负载就很重，电动机的起动力矩不能克服压缩机活塞产生的反力矩，电动机将转不起来，导致启动电流很大。本文开始讲到的那个实验就正说明了这个问题。这种现象对电冰箱损害较大，会减短电冰箱的寿命，在使用过程中应避免出现这种现象。有的电冰箱在使用说明书上也提到了这个问题，要求用户在使用时要注意。例如，SHARP ST－104（A）（R）电冰箱使用说明书上指出：当将温度控制调节旋至DEFROST（化霜，即除去电源）位置后，应等5分钟再转回到MIN或CONT位置（意即接上电源），否则电动机负荷太大。在这里所说的要“等5分钟”，就是要等制冷剂的压强恢复正常（压强较低）后，再启动电动机。
一般说来，在用户正常使用或供电电压比较正常的情况下，上述故障不常见。只是在用户不了解情况，经常随意拔、插电冰箱电源插头，或者是市电电压供电不正常（断断续续、时有时无）时，才容易出现上述故障。
电冰箱是贵重家用电器，应采取一些保护措施，避免上述故障发生。下面介绍几种保护电路：

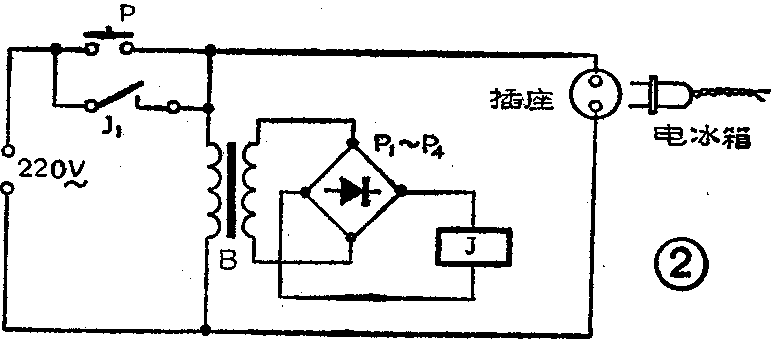

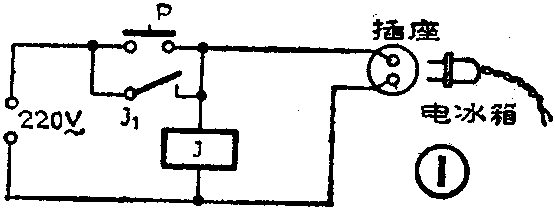

1．手动保护电路：图1是一种继电器采用交流供电的保护电路，图2是继电器采用直流供电的保护电路。图1和图2的作用一样，图中J是继电器，J\(_{1}\)是常开触点，P是按钮。当按一下P对，继电器J吸合，J1闭合成为自保触点，使继电器一直通电工作，电冰箱插座处也通过J\(_{1}\)接通交流220伏电源。当市电断电时，继电器J不工作，J1释放；若市电又恢复供电，因J\(_{1}\)没有闭合，电冰箱也不会通电，就起到保护电冰箱的作用。过5分钟以后，用户再去按一下按钮P，电冰箱就又开始正常运转了。这样就能避免前述电动机负荷加重的不良现象。
图2中的小型直流继电器如果用HGDC9V的，因动作电流很小，所以四只桥式整流二极管采用2CP型的即可。如果直流继电器采用JTXDC6V的，动作电流约为250mA，则应选整流电流稍大的整流二极管。电源变压器B可选用普通电铃变压器。为了保证在断电时继电器及时释放，整流后最好不加滤波电容，如果要加，容量也不要大于50μF，否则继电器动作会不灵敏，失去保护电冰箱的作用。不加此电容器时，继电器在工作中可能会产生抖动现象，这时可适当提高变压器的次级电压，即可克服抖动现象。
图1、图2两种电路的优点是简单、可靠，缺点是停电时如果没有人在场，或者是忘记了去按电钮，电冰箱就长时间不能工作，冷冻室内的食品就可能解冻。

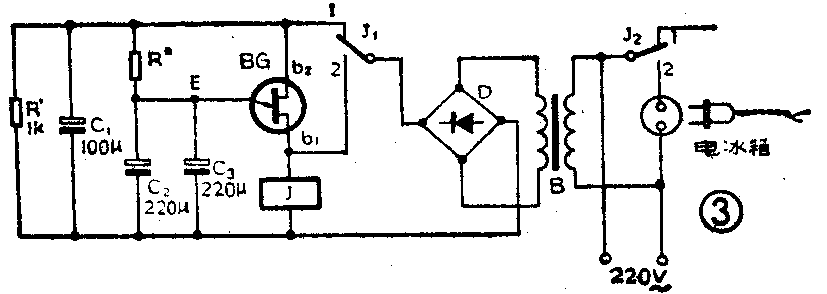

2．自动保护装置：电路图见图3，这种装置克服了图1、图2电路的缺点，它能自动接通电冰箱电源。例如，当接上电源时，继电器J不工作，接点J\(_{1}\)、J2都置于常闭触点1上，电冰箱不通电，是此时保护电路已接上电源开始工作，C\(_{2}\)、C3开始充电，当充电电压达到BT管的导通电压时，BT管导通，C\(_{2}\)、C3向继电器J放电，继电器吸合，J\(_{1}\)、J2接点则都倒向2端。此时电冰箱接通电源，保护电路脱开电源，J\(_{1}\)成为继电器的自保触点。
图3中，变压器B选用普通5VA电铃变压器。继电器要有双触点，吸合电流在十几毫安以下。因为整机电流很小，所以对整流二极管无过高要求，一般选2CP管即可。整流电压的高低应根据继电器的工作电压来选取。单结晶体管选用BT33、BT35均可，分压比应选大一些。C\(_{2}\)、C3漏电流越小越好。为了确保继电器可靠工作，C\(_{2}\)、C3容量不能太小，应当能在短时间内经BT管的Eb\(_{1}\)极向继电器提供足够的吸合电流。C1的作用是起滤波作用，另一方面，当继电器吸合，触点由1向2变换的瞬间，使BT管上仍有一定的工作电压，以保证继电器切换时不致失误。
调整方法：电路焊接好以后，可先把电阻R换成一个较小阻值的电阻，如6.8KΩ、8.2KΩ，这样可以避免每试一次要等很长时间。然后检查各部分的工作是否正常。在接电冰箱的插座上可以接上一个220伏白炽灯泡，观察起来更方便。如果一切无误，可将电阻再换成大阻值的。因为R、C\(_{2}\)、C3均接在BT管的E极上，时间常数和分压比η有关，分压比大时时间长，反之时间短，所以时间常数不能简单的用T=0.7RC来计算，应考虑η的影响。在业余条件下，可通过实际调整来达到目的。方法是用一只470KΩ可调电阻再串上一只270KΩ电阻以代管图3中的R\(^{*}\)，调试好以后再换成一个同阻值的固定电阻。
本文介绍的几个电路只适用于电机压缩式电冰箱。（杨延洪）
