UHF调谐器是全频道电视机接收13～57频道所必备的关键部分，也叫特高频高频头。由于UHF调谐器工作频率较高（474～864MHz），故在电路结构上一般采用谐振腔、分布电容、等效电感组成振荡、选频、耦合回路。在分析、判断和检修故障时，要考虑其结构上的特殊性，特别是当检修由分布参数变化而引起的故障时（俗称“软故障”），若没有专用代器，往往有一定的难度。目前国产黑白电视机绝大部分是采用机械调电容式来实现UHF的调谐13～57频道，电路结构及参数均大同小异。下面以红梅牌14、17英寸黑白电视机的UHF调谐器为例，介绍其检修方法。

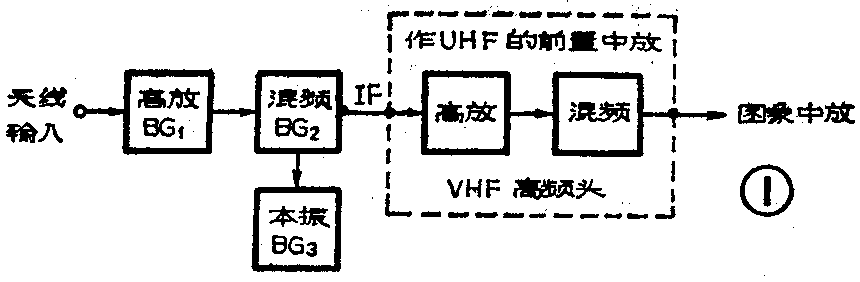

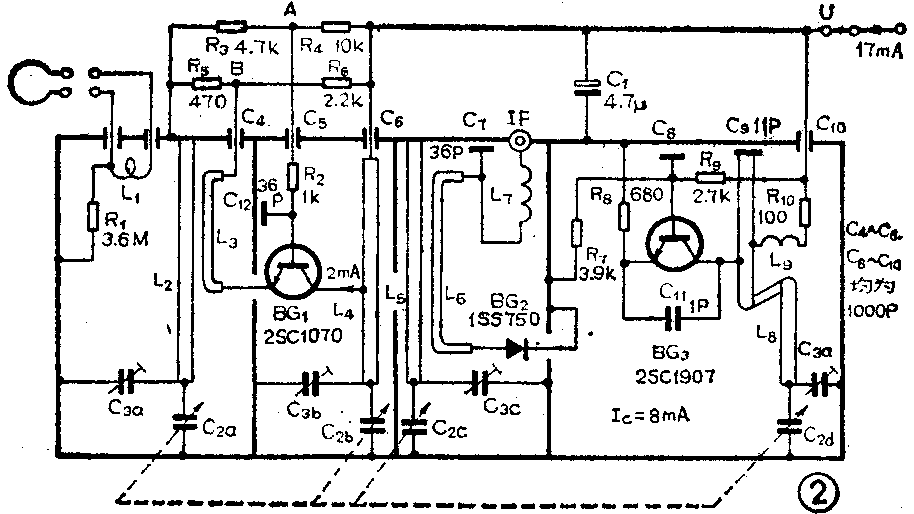

UHF的基本原理可用一个简单的方框图来表示，见图1。当频道转换开关置“U”位置时，UHF调谐器开始工作，此时VHF调谐器中的高放电路、混频电路则作为UHF频段的两级前置中放，VHF调谐器中的本振电路则停振，以防对UHF频段进行射频干扰。UHF的具体电路见图2，输入回路是由L\(_{1}\)、L2、L\(_{3}\)、C2a、C\(_{3a}\)组成，BG1是高放管，共基极电路，BG\(_{2}\)是混频管，BG3是本振管。
高频调谐器出现故障时，常出现无图象、无伴音或图象信号很弱、噪扰大、伴音小等现象，怎样根据故障现象来分析和判断故障是否在调谐器内，以前已有不少文章作过介绍，本文不再赘述。本文仅讨论调谐器发生故障的情况，介绍一些检修方法。
一、调谐器的外部检查
1．检查天线：看天线插头是否接触良好。
2．测电压：测量电源电压12V输入端。当频道开关在“U”位置上时，应有12V电压，否则，有可能是转换开关接触不良或连接线断开。如果12V电压正常，再测A、B两点电压，正常时，A点为3.6V，B点为3V，如果电压不符合，应先检查R\(_{3}\)～R6，如果这些电阻良好，则表明故障在调谐盒内。
3．测电流：断开电源线，串接电流表，在正常情况下，UHF调谐器的总电流应为17mA左右，如果偏大，应检查C\(_{1}\)是否漏电，如果C1是好的，该电流偏大或偏小都属于谐谐器腔体内的故障。
二、调谐器内部的检查
1．检查高放级：高放级正常工作时BG\(_{1}\)管的集电极电流为2mA当BG1不工作时，总电流降为15mA当BG\(_{1}\)的c、e间击穿时，总电流则升到41mA。BG1正常工作时，各极对地电压值见附表，如果测得b极电压等于e极电压等于3.6V，则表明BG\(_{1}\)的b、e间击穿短路，如果测得发射极电压为2.2V，则表明b、e间开路或BG1没有工作。如果BG\(_{1}\)各极直流工作电压均正常，可拿万用表的表笔作天线，分别碰触BG1的各极，在本振起振的情况下，荧光屏上光栅应有较强的闪动，扬声器中应有较响的“咔啦”声，如果上述反应弱或无反应，则可能是高放失谐、Q值降低、胶体耦合损耗增大，此时应重点检查穿心电容C\(_{4}\)、C5、C\(_{6}\)是否有脏污，C12处焊点是否松动，腔体内是否潮湿，如果发现问题，可用酒精擦洗，并接等效电容和用灯泡烘烤等办法解决。但要注意的是：当本振停振时，即使高放级工作正常，碰触BG\(_{1}\)的各极，光栅和声音反应也不明显，甚至毫无反应，这一点不要误判。
2．检查本振级：本振级BG\(_{3}\)正常工作时，电流为8mA，当BG3不工作时，电流为9mA，如果BG\(_{3}\)的c、e间击穿或C11短路，则电流将增至32mA。BG\(_{3}\)正常工作时各极对地电压值见表1，可见本振起振时，基、射极反偏，即基极对地电压小于发射极对地电压，该特点是判断BG3是否起振的重要依据。如果测得集电极电压为10.5V，则可能是BG\(_{3}\)的c、e间击穿，如果测得基极、发射极电压都是5.5V，则可能是b、e间击穿，如果测得发射极电压为零，则可能是BG3不工作或b、e间开路。如果测得基极电压为6.5V，发射极电压为5.9V，则可能是本振级没有起振。为了判断准确，可将L\(_{8}\)短路，如果这时b、e极电压仍没有变化，则可以肯定BG3确实停振了，当BG\(_{3}\)停振时，除了检查BG3本身外，C\(_{8}\)、C9处焊点与腔壁是否松动，脏污，使等效参数发生变化，此时可用等效电容并接试试。
3．检查混频级：拔掉中频（IF）输出插头，在路测BG\(_{2}\)的正反向电阻，正常时，BG2的正向电阻约为1.5K左右，反向电阻应大于200K，正反向电阻应相差100倍以上，否则，应予更换。
BG\(_{1}\)、BG2、BG\(_{3}\)各晶体管的代换可见附表，其中某些国产管的fT稍低些，代换后效果有可能会稍差些，但影响不大。
三、实际故障举例
〔例1〕一台红梅牌17英寸电视机，VHF频段各频道均正常，但UHF频段收不到节目。
分析时可参看图2电路，先在外部测得电源为12V，A点电压为3.6V，B点电压为11V，B点电压不正常，测量R\(_{6}\)良好，断开电源线，测得总电流为40mA，故判断高放管的c、e间击穿，打开高频头，取下BG1，测c、e间只有40Ω的阻值，证明判断正确，换上一只新管后，故障消失。
〔例2〕一台日立P—24型12英寸电视机，收看VHF各频道正常，收看UHF频段时，图象很弱，噪波大，伴音小。
该机型的UHF调谐器与图2非常相近，先从外部测各点电压及总电流，均正常。拆开调谐器，测各级直流工作电压也都正常，本振电路也起振了，用万用表表笔触碰BG\(_{1}\)的集电极时，有明显反应，触碰基极和发射极时，反应较弱，仔细检查发现穿心电容C4、C\(_{5}\)处很脏污，聚满了尘垢，有油状物，用酒精擦洗C4、C\(_{5}\)与腔体两壁，清除尘垢，再用灯泡烘烤数分钟后，故障排除。此故障就是由于腔体内壁脏污，等效电容损耗增大，造成Q值下降，高放增益下降。
〔例3〕一台红梅牌14英寸电视机，收看VHF频段正常，收看UHF频段时，无图象、无伴音。
具体电路可参看图2，先在外部测量各点电压，电压均正常。拆开调谐器，测量BG\(_{1}\)各极电压，电压均正常。测量BG3各极电压，集电极电压为11.2V基极电压为6.5V，发射极电压为5.9V，与表1对照，基极电压高出正常值1V，短路L\(_{8}\)，再测量BG3各极电压，电压没有变化，说明本振停振了。继续检查BG\(_{3}\)以及外围阻容元件，都没有发现问题，怀疑是腔体内分布参数发生了变化，又仔细检查，在拨动C9处的焊点时，发现有轻微的松动。由于C\(_{9}\)是本振回路电容，它的焊点是直接焊在腔壁上的，当该焊点松动后，间距增大，即等效回路电容减小，因而导致本振停振。考虑到焊点与腔壁只是轻微的松动，电容器仍有一定的容量，所以就近在焊点与腔壁间并接一个3.6P的电容。并接此电容后，电视机恢复正常。（徐桂平）
