家用盒式录象机主要有两大功能，一是放象，放映录有节目的录象盒带。再一个是录象，可以录制电视台节目，也能通过摄象机进行现场录制。广泛用于科研、军事、工业管理、电化教学以及文艺娱乐等。近年来在我国逐渐进入家庭。录象机是一种比较昂贵的家用电器，所以要求使用者必须具有一定的操作知识，以便正确使用和维护，这样不但可以得到高质量图象，而且能够延长录象机的寿命。下边以NV－450型录象机为例，说明一般盒式录象机的使用知识，供读者学习和运用。
录象机操作部分的名称及作用
NV－450型录象机的主要操作部分，如图1所示。图1（a）示出录象机的前面板示意图，主要有电源开关、出带键、盒带固定座、功能控制部、调谐部、定时控制部、功能显示窗及其它控制部。图1（b）为录象机的后面板示意图，主要有各种不同信号的输入、输出插座、色彩/测试开关。射频输入和输出插座、射频电平开关及电源线等，下边对各部分的作用作一介绍：

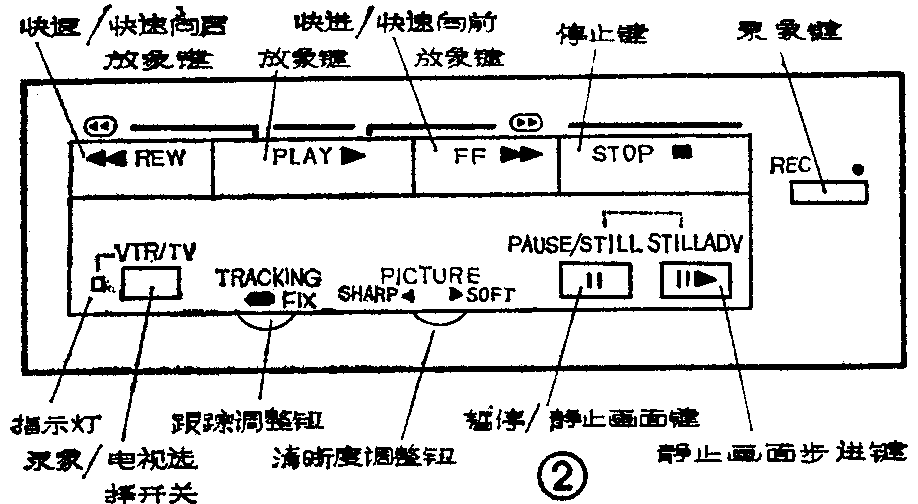

1．功能控制部（图2）：
快退及快速向后放象键（REW）——它的作用是使录象磁带快速向后回绕，以及快速向后放象。
录象机电源开关（VTR）——按键式开关，按一下电源打开，再按一下电源关闭（此键在前面板）。
出带键（EJECT）——按下此键，盒带自动退出（此键在前面板）。
录象、电视选择开关（VTR/TV）。——此开关置于“VTR”时进行录象。因天线加在录象机上，当开关置于“TV”时，天线收来的电视信号再通过射频输出插孔送给电视机所以录象机在录制一个频道电视节目的同时又能在电视机上收看另一个频道的节目。
跟踪调整钮（TRACKING）——调节此钮能够降低杂波干扰。
放象键（PLAY）——按下此键开始放象。
清晰度调整钮（PICTURE）——调节此钮可以提高图象的清晰度。
快进及快速向前放象键（FF）——按下此键就快速向前过带或快速向前放象。
暂停及静止画面键（PAUSE／STILL）——按下此键，磁带走动暂停或放映静止的图象。
静止画面步进键（STILL ADV）——按下此键，一帧一帧静止的图象陆续放映出。
停止键（STOP）——按下此键，可使磁带停止走动，从而停止放象或停止录象。
录象键（REC）——按下此键开始录象。

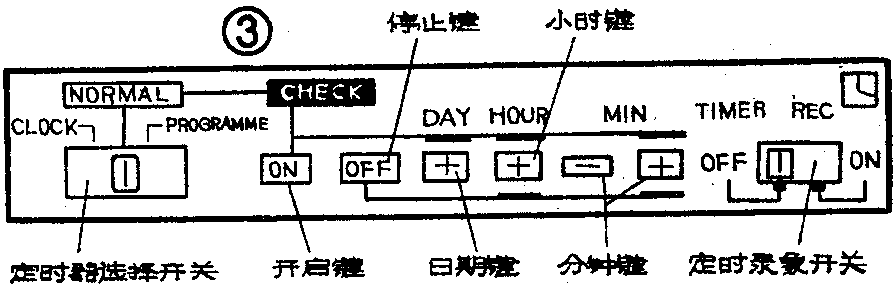

2．定时控制部（图3）：
定时器选择开关——此开关置于“CLOCK”（钟）的位置时，进行现在时间的设定（即设定机内电子钟的走时时间）。此开关置于“NORMAL”（正常）位置时，①可以进行现在时刻定时录象及30、60、90、120分钟以后开始的定时录象。②再按下开启键“ON”，可查看已安排好的定时录象开始时间和结束时间。此开关置于“PROGRAMME”（程序）的位置时：①可以进行两周内或当天时间内定时录象时间的设定；②按下停止键“OFF”可以取消定时录象的开始时间和结束时间，而使时、分和日期的显示标志显示出现在时刻。
日期键（DAY），小时键（HOUR），分钟键（MIN）。在定时录象时，分别按下这几个键，可以设定时钟的现在时间，设定定时录象的开始时间和结束时间。
定时录象开关（TIMER REC）——在定时录象时，设定定时录象时间前，将此开关置于“OFF”（停止）位置。设定完定时录象的时间后，将此开关置于“ON”（开启）位置。

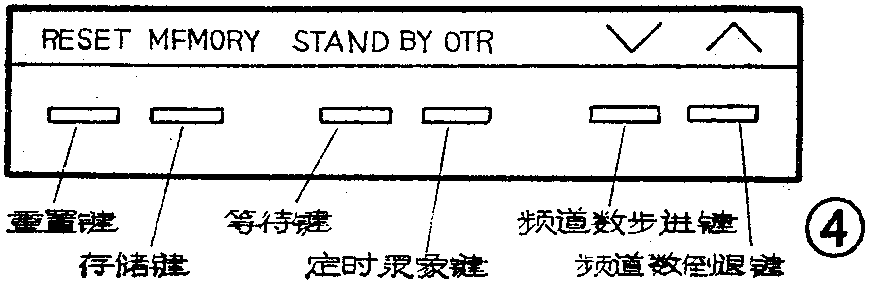

3．其它控制部（图4）：
频道数步进键和频道数倒退键——按下其中某一个键可以将电视台某频道节目预选好在以后的使用中，按下步进键或倒退键到适当位置，则预先选好的该频道电视节目就可以录制了。
定时录象键（OTR）——按下此键，可以选择录象的时间。
等待键（STANDBY）——选择从当时时刻算起，经过30、60、90或120分钟以后才开始录象的等待时间。
存储键（MEMORY）——在放象时，若将磁带计数器归零并按下存储键，磁带的这个位置就被录象机记住，以后需要欣赏时，就进行快进或快退的操作，磁带将在原来记忆的位置上停下来。再按一下此键，存储取消。
重置键（RESET）——按下此键，磁带计数器显示标志置零位。

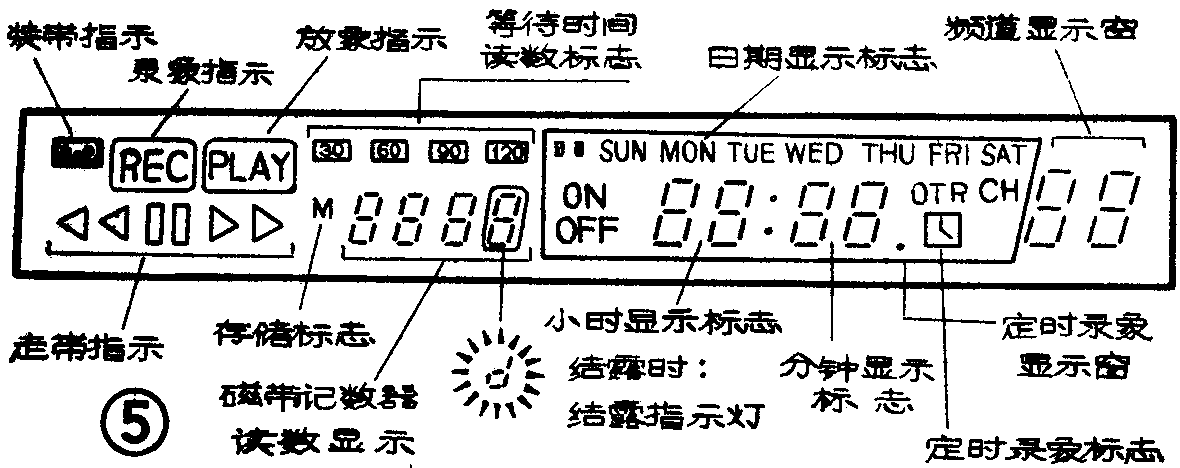

4．多功能显示窗（图5）：
装带指示标志——此标志亮起来，说明盒带已装入机内。注意本机只能使用有VHS标志的盒带。
走带指示标志——“表示磁带快进。“表示磁带暂停走动，“表示磁带快退。
存储指示标志（M）——按下存储键后，存储标志“M”发亮。
磁带记数器读数显示标志——几个数字表示磁带运行到的某段位置。
定时录象显示窗内标志：符号“|”亮表示第1周的7天，符号“‖”亮表示第2周的7天，“SUN、MON、TUE、WED、THU、FRI、SAT”分别表示星期日、1、2、3、4、5、6。“ON”与日期显示标志、时和分显示标志、定时录象标志一起亮时，表示定时录象开始的时间。“OFF”与日期显示标志、时和分显示标志、定时录象标志一起亮时，表示定时录象结束的时间。“ON”标志闪亮时，表示定时器选择开关置于“PROGRAMME”的位置。“OFF”闪亮时，表示可以重新设定定时录象开始的时间。当日期标志、时分标志和“·”标志（闪亮）一同亮起来时，表示电子钟（时分显示标志即为电子钟的显示）为走时状态。“OTR”标志亮起时，表示已按下定时录象键。标志“·”闪亮时，表示电子钟正在走时或计时状态。标志“CH”闪亮时，提请使用者选择定时录象的电视节目频道。
频道显示窗——读数从1～16之间，依次向前或向后显示，表示能预选16个频道的电视节目。
等待时间读数标志——分别表示30、60、90、120分钟四个等待时间。
放象指示（PLAY）——该指示标志发亮，表示正在放象。
录象指示（REC）——该指示标志发亮，表示正在录象。

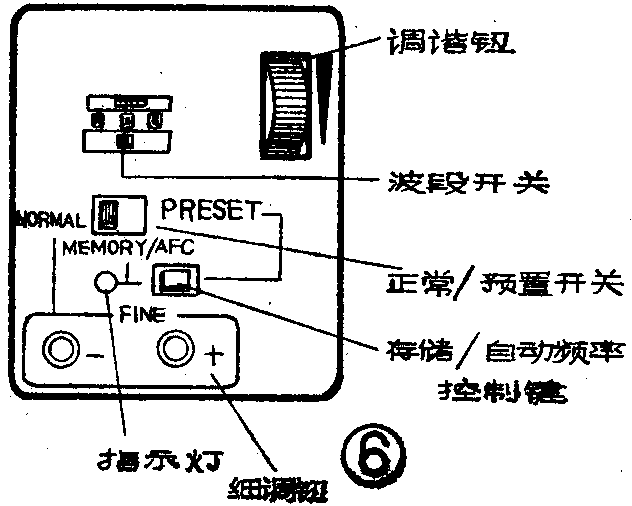

5．调谐部（图6）：
波段开关——选择电视频道范围，其中“I”波段为2～4频道，“III”为5～12频道，“U”为21～69频道。
调谐钮——选择电视台的播放频道。
正常／预置开关——当此开关置于“PRESET”（预置）的位置时，可以进行预置所需要录制的电视频道。置于“NORMAL”（正常）的位置时，可用细调或微调所接收频道的电视节目，使图象和伴音质量提高。
存储／自动频率控制键（MEMORY／AFC）——将预选好的各电视频道储存起来。
6．后面板控制部（图1b）；
伴音输入插座（AUDIO IN）、图象输入插座（VIDEO IN）——用摄象机进行现场录象时，摄象机的伴音和图象输出分别与录象机伴音和图象输入相连接。
伴音输出插座（AUDIO OUT）、图象输出插座（VIDEO OUT）——用以连接两台录象机进行录象节目的复制。
色彩／测试信号开关（COLOUR／TEST SIGNAL）——将此开关置于“COLOUR”（彩色）位置时，将录制彩色电视节目或放映彩色录象带。将此开关置于“B／W”位置时，便可录制或放映黑白节目。将此开关置于“TEST”位置时，录象机与电视机连接好进行调试。
射频频段选择开关／选择VHF频段或UHF频段的天线信号。
射频信号电平开关——接收一般信号时，将此开关置于“HIGH”位置。若信号太强（画面顶端部分出现横条干扰）时，将此开关置于“LOW”位置。
射频输入插座（RF IN）——连接电视接收天线。
射频输出插座（RF OUT）——连接电视机的天线输入插座。
电源线及电压选择器（位于机器底面），当录象机开始使用时，请注意放在当地市电电压档上。
盒式录象机的操作
家用盒式录象机种类繁多，它们操作方法大同小异。下边仍以NV—450型录象机为例说明一般操作步骤。
1．放象：NV－450型录象机放象时，主要操作步骤如下：
（1）录象机与电视机的连接：通常家用盒式录象机放象时用彩色电视机作监视器，因此，先把电视机的天线输入插座同录象机的射频输出插座用电缆连接起来。然后打开电视机的电源，按下录象机的电源开关“VTR”，将录象及电视选择开关（图2）置于“VTR”位置，此时该开关左边的指示灯亮。再将色彩／测试信号开关（图1b）置于“TEST”位置。将电视机调至VHF频段。这是因该录象机的射频输出信号在VHF频段。再调电视机高频头的微调使屏幕上出现如图7所示的图形，这就说明电视机能接收录象机的输出信号，可以进行放象了。

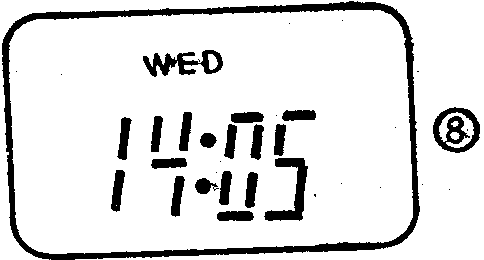

（2）校准录象机内的电子钟：一般是校准在使用者开始操作的时间，如星期三的14点05分，先把定时录象开关（图3）置于“OFF”位置。再将定时器选择开关（图3）置于“CLOCK”（钟）位置，此时，定时录象显示窗就成为电子钟的计时显示器。按三下日期键（图3），则星期三（WED）发亮，再按14下小时键“HOUR”，并按5下分钟键“MIN”按55下分数键“MIN”此时计时显示器的显示如图8所示。再将定时器选择开关置于“NORMAL”（正常）位置，电子钟开始走时，在放象时作时钟用。
（3）放象操作：将定的录象开关置于“OFF”（关）的位置。插入具有防抹胶片的盒带，此时多功能显示窗上装带指示标志发亮。按下放象键“PLAY”（图2）此时多功能显示窗上亮起如图12的标志，表示放象开始。如果图象有杂波干扰，可用跟踪调整钮或清晰度调整钮进行适当的调整，使图象和伴音俱佳为止。
在放映过程中，若要观赏静止图象，请按下暂停／静止画面键（图2），此时多功能显示窗上亮起的标志如图13所示。若要解除静止画面的放映状态，再按一下此键，将继续进行正常放映。当按下暂停／静止画面键时，再按下静止画面步进键，按下后不要松手，静止画面将会一幅一幅地往前移动，其动作的速度约为正常放象速度的六分之一。在放象过程中用手按着快进／快速向前放象键，此时图象以5倍于正常放象速度的快动作向前进行放象，当松开手后恢复原来正常放象状态。用手按着快退／快速向后放象键，此时图象则以5倍于正常播放速度的动作向后进行放象，直至手松开时为止。在快速向前或快速向后放映时，以及放映静止画面时都没有伴音。当按下停止键时放象结束。在未按下放象键时，当按下快进键“FF”或快退键“REW”，可使磁带快速向前或快速向后捲绕此时没有任何图象显示。放象结束后或放象过程中，若磁带转至末端时，录象机的捲绕装置会自动把磁带倒回到原来放象的初始位置。
2．录象：NV—450型录象机在录象时，同放象时一样先将录象机与彩色电视机连接起来，其它操作步骤如下：
（1）录象机同系统的连接与调整：①录制电视节目，先将电视天线与录象机的射频输入插座连接起来，再调整录象机的调谐器。该机调谐器位于机器顶部的右侧（见图1a），它同电视机的频道选择器相似，能预选16个电视节目。频道数步进键和频道数倒退键（图4）相当于电视机的频道选择钮。下边叙述调谐过程，按一下频道数步进键，此时频道显示窗上显示为1，再将正常／预置开关（图6）置于“PRESET”（预置）位置。若要收录二频道节目，将波段开关置于“I”位置，再调整调谐钮直至二频道的电视图象清楚地出现在电视机屏幕上。按一下存储及自动频率控制键，这时该键右边的指示灯发亮，二频道的预选结束，并由机内的电脑装置将此信息记忆存储下来。再按一下频道号数步进键，频道显示窗上显示数为2，此时可以预选另一个频道的电视节目（如八频道），重复以上步骤就可以实现。这样就可以把当地所有的电视频道都预选出来，并由电脑装置记忆下来。以后每按频道号数步进键或频道号数倒退键，当频道显示窗的显示数字为1时，即可收录二频道的电视节目，当显示数字为2时，收录八频道的电视节目等等。如果所接收的电视节目的图象不够清晰时，可将正常／预置开关置于“NO－RMAL”（正常）位置，再按下细调钮的“＋”或“-”键进行细调，以取得最佳图象。调好后再按一下存储／自动频率控制键，又可使调谐恢复到自动频率控制状态。②用摄象机在现场录制节目，应将摄象机的伴音和图象输出插座与录象机的伴音和图象输入插座连起来。③转录录象磁带上的节目，应将放象的录象机伴音和图象输出插座分别与录象的录象机伴音和图象输入插座连接起来。
（2）不定时录象：同放象时一样，录象开始前先校准好录象机内的电子钟。因不是定时录象，电子钟只作时钟用。此后，将装有防抹胶片的磁带盒装入盒带固定座；把定时录象开关置于“OFF”（关）的位置，按下录象键“REC”（图2）后录象开始。在录制过程中，如果要避开不想收录的节目时，请按下暂停／静止画面键“PAUSE／STILL”则录象暂停。需要再录制，再按一下此键后录象又继续进行。但录象暂停时间不应超过5分钟，如果需要超过的话，应将暂停状态换成停止状态，以保护磁带和录象磁头的安全。在录制电视节目过程中，录象机所收的电视频道不能变更。当录制完毕按下停止键“STOP”后录象停止。当磁带转到末端时，录象机的捲绕装置会自动把磁带回绕至始端。
（3）从现在时刻开始的定时录象：如果想录下电视台某一频道（如二频道）的为时1个小时的电视剧，把一个具有防抹胶片的盒带插入录象机的盒带固定座。然后将定时器选择开关置于“NORMAL”位置，再将录象／电视选择开关置于“VTR”位置，多次按频道数步进键或频道数倒退键，直到频道显示窗上显示出1为止（预选在二频道）。根据表1按三次定时录象键“OTR”选定1小时录象时间，这时定时录象显示窗的电子钟走时状态消失，变成录象时间显示标志如图9所示，读数为1∶00。此时多功能显示窗（图5）上的录象指示标志“REC”及磁带的走带指示标志发亮，表示定时录象已经开始。而定时录象显示窗上所显示的时间为所剩余的录象时间，即倒数计时，直到所利时间为“0.01”时录象结束，这时定时录象显示窗恢复电子钟走时状态。

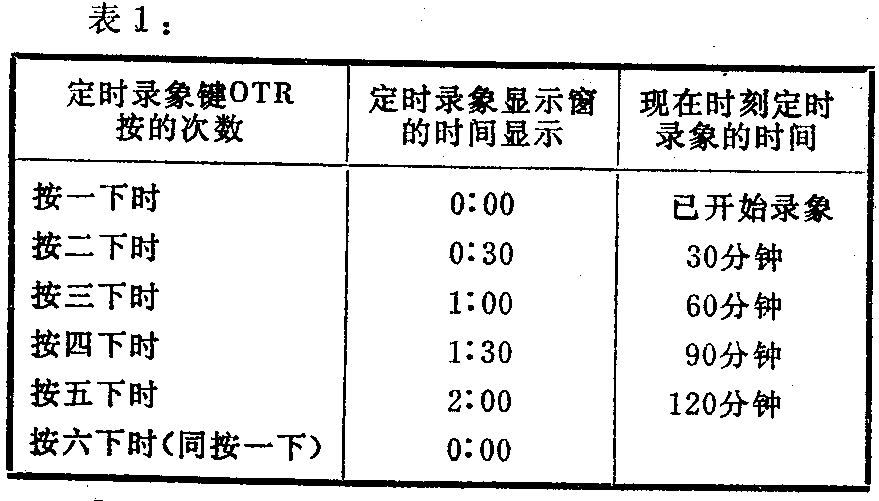

在此种定时录象的过程中，如果想知道当时的时间，可按下“定时录象开关”右边的开启键“ON”（图3），当时的时间将会在定时录象显示窗中显示4秒钟。如果想提前结束录象，可反复多次按下定时录象键（图4），直到定时录象显示窗上显示“0∶00”时为止。8秒钟以后，定时录象显示窗恢复原来电子钟计时状态，且自动停止定时录象，按下出带键。盒带自动退出机外。现在时刻定时录象的时间长短控制方法如表1所示。
（4）将来时刻的定时录象：在录制电视节目时，如果想在将来某一时刻，即离现在多长时间以后录制某些感兴趣的节目，可以使用将来时刻的定时录象方式。以下介绍两种情况。
①30、60、90、120分钟以后开始的定时录象：插入具有防抹胶片的盒带。多次按下频道数步进键或频道数倒退键，选择所要收录的电视频道。然后根据需要的等待时间，按表2所示出的规定，重复按下等待键（图4），以选择所需要的等待时间，这时多功能显示窗上的等待时间读数标志发亮。按完等待键以后，8秒钟之内必须反复按下定时键“OTR”（图4），选择所需的录象时间范围，否则所选择的等待时间将被取消。
例如，需要1小时以后录象，先按二下等待键，等待时间读数标志“30”和“60”将先后发亮，马上再按三下定时录象键“OTR”，则所需的1小时间就确定下来。等到等待时间读数标志“30”和“60”先后熄灭掉以后，录象机将自动开始录象。
②两周时间内的定时录象：把定时录象开关置于OFF（关）的位置，插入具有防抹胶片的盒带。再将定时器选择开关置于“PROGRAMME”位置（图3），此时多功能显示窗上“ON”标志开始闪亮。按下图3中开启键“ON”，这时定时录象显示窗上“ON”标志亮定，而标志“CH”开始闪亮。接着选好要收录的电视频道后再设定时间。假设在第一周的星期二18点零5分开始录象，请按一下日期键，按18下小时键，再按5下分钟“+”键，此时定时录象显示窗亮起的标志如图10所示，到此定时录象的开始时间设定完毕。当按完分钟键以后4秒钟，多功能显示窗上“OFF”标志闪亮，表示这时可以改变已设定的时间。然后将定时器选择开关置于“NORMAL”位置，再将定时录象开关置于“ON”位置，此时定时录象显示窗亮起来的标志如图11所示，这里假定当时的时间为星期一的7点整。等到图11的显示时间变化到图10所显示的时间时，录象机将自动开始录象。在录象开始时间未到来之前，如果想改变已设定的日期和时间，可按停止键“OFF”（图3），已设定的定时录象时间就被取消，再按上述方法重新设定一次，新改变日期和时间。
③当天的定时录象：按下日期键“DAY”，不要松手直到全星期的日期显示全部亮时为止。其等待时间的设定步骤同②，不再叙述。
3．红外线遥控器的使用：NV－450型录象机带有红外线遥控装置。遥控器上的频道选择钮有16个，可以预选16个电视节目。录象钮有两个钮，同时按下方可进行录象。还有录象机电源开关钮，可以控制录象机电源的开关。重绕／重查钮，在放映过程中按着此钮时，录象机就转换成向后快速放映状态。快速前绕/快速放映钮，放象时按着此钮，录象机就转换成向前快速放映状态。此外还有放映钮、停止钮、暂停／静止画面钮、静止画面步进钮、录象／电视钮，其意思与面板上手动的各钮分别相同。红外线遥控器的控制过程及使用注意事项与彩色电视机的红外线遥控器一样，这里不再赘述。（郭全令）
