音调控制电路与功放电路连接时容易产生振荡，是制作扩音机时经常碰到的一个难题。其原因是总的电压放大倍数很大，连接线长，某些信号就可能通过电源和地线反馈到扩音机输入端，如果是正反馈，就可能引起振荡。这种振荡一般都是低频振荡，从扬声器中听到的是低频交流声。音调级的低音提升量越大时，低频交流声越强。消除这种振荡的办法通常是在电路中加消振电容，或设法减小电源内阻、改变地线走向及接地点位置等。但上述办法有局限性：当消振电容太大时会使电路的通频带变窄；改变接地点位置或改变地线走向又受到原来已有的印刷电路板的限制。

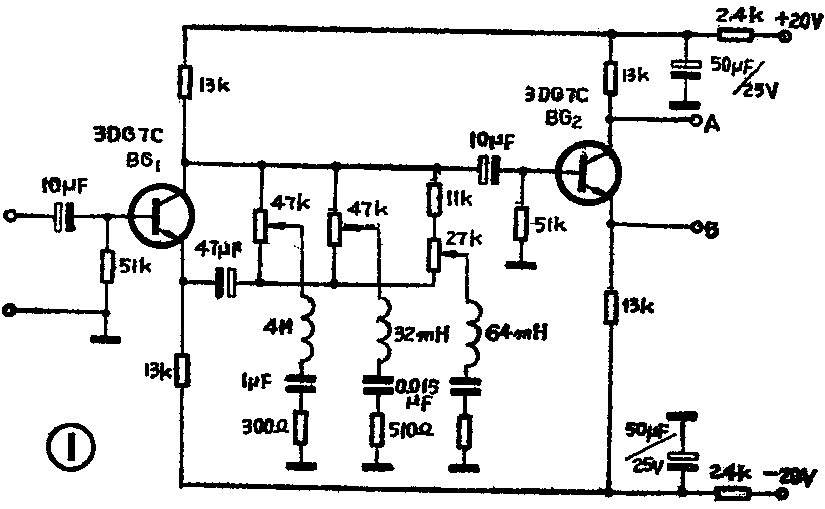

我们设计了一个如图所示的双电源的音调电路，可以较好地消除上述低频振荡。图中由BG\(_{1}\)等元件组成的一级用来调节高、中低音音调，采用LC音调调节网络。这与一般音调控制电路是一样的，不同点是增加了由BG2组成的放大级。这一级有A、B两个输出端，两路输出信号的幅度相等，但相位正好相反。使用时可先将功放电路的输入端接到图电路的A端，如果此时交流声较大或产生了振荡，则将接A端的一头改接到B端，交流声和振荡则可立即消失。原因是改接到B端后原来的振荡信号被倒相了180°，使其由正反馈变为负反馈，振荡即可消失了。这种电路由于采用正负电源供电，所以把它称为“双电源音调电路”，它可以与OCL功放电路很好地配合。（杨能忠、杨能益）
