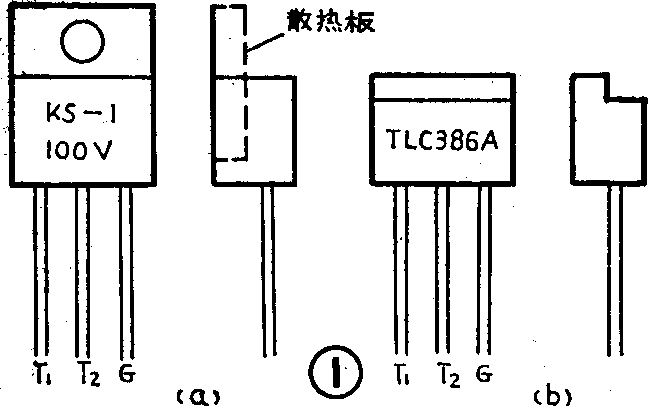

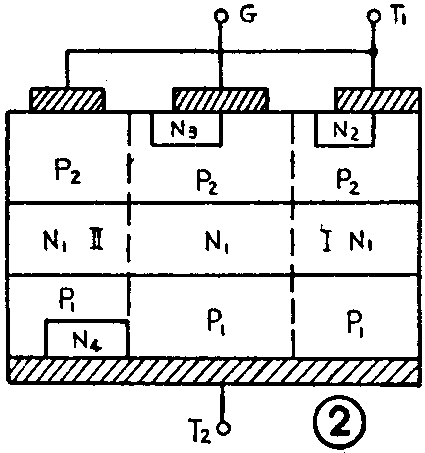

市场上常见的小功率塑封双向可控硅有两种外型，一种是带散热器的见图1（a），另一种是不带散热器的见图1（b）。通常，阳极用T\(_{2}\)表示，阴极用T1表示，控制极用G表示。它的内部结构图见图2，由图2可以看出：双向可控硅可以看成是由可控Ⅰ、可控Ⅱ及控制极三部分组成的。
（1）已知双向可控硅的三个极，测试其性能好坏。将万用表的量程开关放置在R×1档或R×10档。先把一只5μ～20μ的电解电容器的正极接万用表的负表笔，负极接万用表的正表笔给电容器充电。当充电3秒钟后，即可取下电解电容器作为控制电源备用。准备好了以后，将万用表的黑表笔接双向可控硅的T\(_{2}\),红表笔接T1，再用充了电的电解电容作触发脉冲源，将电解电容的正极对控制极G，负极对阴极T\(_{1}\)，同时碰触一下后就拿开，此时，若万用表的指针大幅度偏转，并停留在一固定位置则说明可控Ⅰ是好的。然后，再测可控Ⅱ。将电解电容重新充电备用。将万用表的黑色表笔接T1，红色表笔接T\(_{2}\)，将充了电的电解电容正极对T1，负极对控制极G同时碰触一下就拿开，若表针大幅度偏转并停留在一固定位置，则说明可控Ⅱ也是好的。
（2）双向可控硅极性的识别。双向可控硅的规格、型号不同，外型也不一样，对于图1所示的塑封管，一般是面对有字的一面，并使管脚向下，通常从左向右依次为阴极T\(_{1}\)、阳极T2、控制极G。对于一般的双向可控硅，可以用万用表判别其极性。首先找出阳极T\(_{2}\)。将万用表的量程开关放置在R×100档，使黑表笔和双向可控硅的任一极相接，再用红表笔分别碰触另外两个极，如果表针都不动，则说明黑表笔接的是阳极。如果红表笔碰触一个极时表针不动，而碰触另一个极时表针发生偏转，则黑表笔接的不是阳极。这时，应将黑表笔换接另一个极，再用同样的方法进行测试，这样就比较容易的判断出阳极来。阳极确定后，剩下的就是阴极T1和控制极G了。
由图2可见，T\(_{1}\)与G是由两个PN结反向并联的，因设计需要和结构的原因，T1与G之间依然存在正反向电阻。实验表明，当测出的阻值确定为正向电阻时，黑表笔接的是阴极T\(_{1}\)，红笔接的是控制极G。
从法国汤姆逊公司进口TLC386A双向可控硅，T\(_{1}\)和G之间的正向电阻为20Ω左右，反向电阻28Ω左右。日本三菱BCR6AM的T1和G之间正向电阻为15Ω左右，反向电阻为20Ω左右。美国GE4A双向可控硅正向电阻为30Ω左右，反向电阻为50Ω左右。
还有一种测试双向可控硅的方法是：当阳极T\(_{2}\)确定后，将万用表的黑表笔接T2，红表笔接另一假设的阴极T\(_{1}\)，再将充了电的电解电容的负端对假定的T1，正端对空着的假定G极同时碰触一下后就拿开，若表的指针大幅度偏转且停留在一固定位置，则上述假定的T\(_{1}\)、G两个极是正确的。若表针不动，则红表笔接的可能是控制极G。可把假设的阴极T1和控制极G调换一下再测一遍。这样不仅判别了三个极的极性，也基本上判别了双向可控硅的好坏。
对于大功率双向可控硅，可在万用表的负端串上一节1.5V的干电池后重复上述测试过程见图3。(张运和)
