利用一般室内天线接收电视节目时，在改变频道的同时还必须转动天线的方向，才能正常收看，由于墙壁及家具的影响，这种转动常常仍然得不到最好的效果。最近试制一种结构新颖的方向可调室内天线，如图1所示。天线底座有三只橡皮吸盘，可以吸附在桌面或电视机的机壳上。在使用时天线的位置可以不变动，只需转动装在底座上的方向选择开关，就可以改变天线的接收方向而达到比较满意的接收。

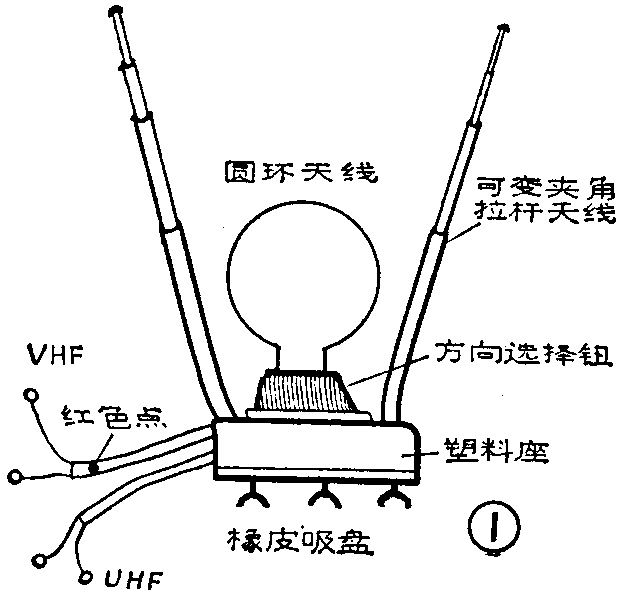

图1示出这种天线的外形，底座由乳白色的ABS塑料制成，后边装一个直径为170mm的圆环形天线，拉杆天线固定在圆环天线的两侧，前边装一只双刀五位波段开关（即方向选择开关）。这种天线可以接收VHF频段和UHF频段以及调频广播的所有频道，分别从两根300Ω电缆输出，VHF频段和FM广播共用一根电缆，简称“VHF”电缆（带有红点标志）；UHF频段用另一根电缆，简称“UHF”电缆。

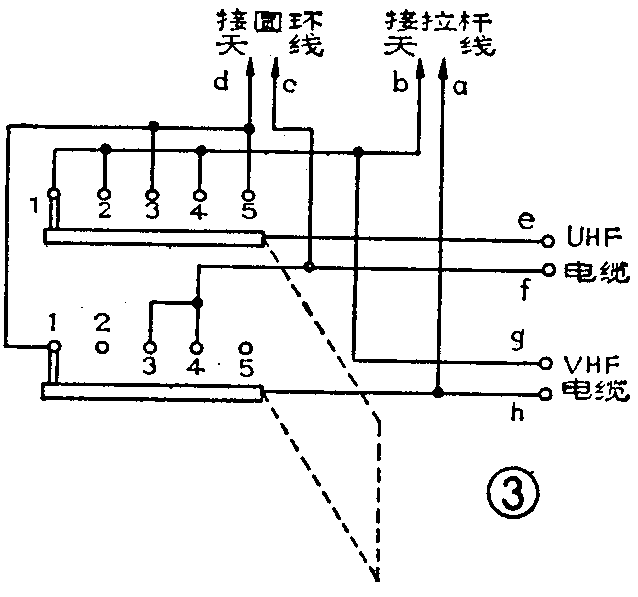

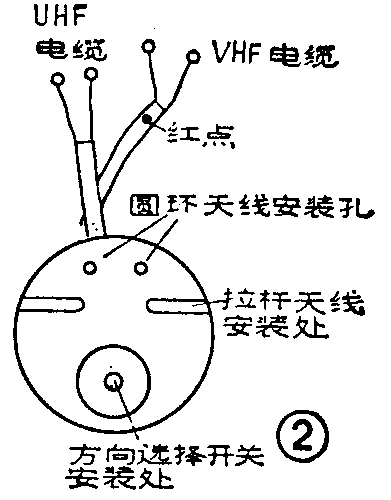

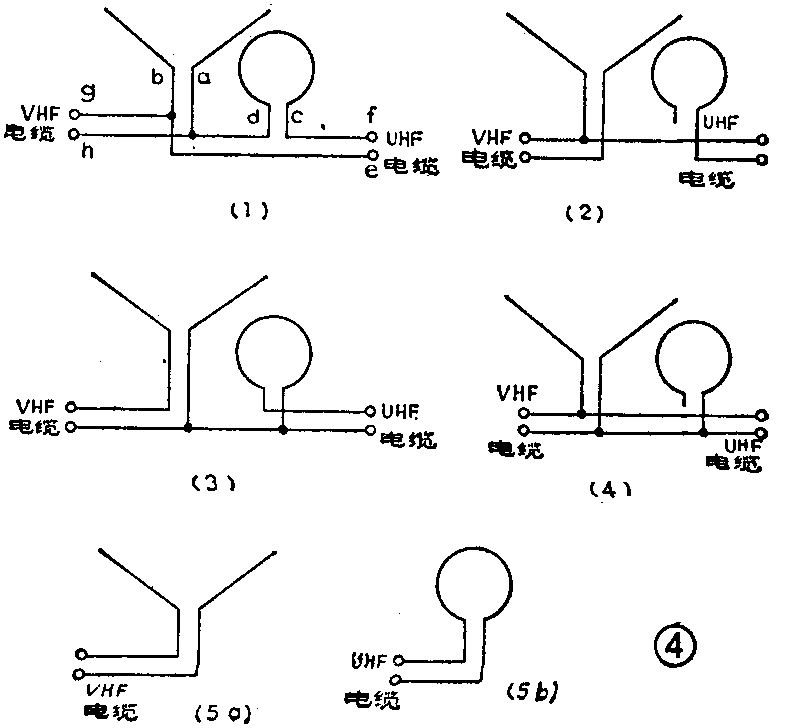

天线的俯视图如图2所示，它的两根输出电缆从天线底座的后部伸出。在接收VHF频段电视节目时，当选择开关打在第1档时，从图3开关接线图看出，a、d、h几点相接，b、e、g几点相接，C点与f点相接，结果成图4（1）所示状态。显然，羊角拉杆天线为主要接收天线，圆环天线为副天线。UHF电缆拖在机器后构成了第3根天线，它与拉杆天线基本成相互垂直状态。当选择开关分别打到2、3、4、5各档时，将分别得出如图4（2）、（3）、（4）、（5a）所示各种不状态的接线图。
在接收UHF频段电视节目时，当方向选择开关打在第1档时，从图3接线图看出，e、b、g点相接，a、d、h点相接，f、c点相接，结果成图4（1）所示状态。当选择开关打在2、3、4、5档时，可分别得出如图4（2）、（3）、（4）、（5b）所示的各种不同状态的接线图。显然，圆环天线为主要接收天线，羊角拉杆天线为副天线，VHF电缆托在机器后面构成第三根天线，它与圆环基本成相互垂直状态。
从上边分析看出，由选择开关的不同位置可以组成不同形式的接收天线。由实验得知，这几种不同形式的天线对各个方向的电视台，分别呈现比较好的接收效果，从总的接收效果来看，这种天线的组合方向图近似为一个圆。
这种天线在第一次使用时，转动天线选择一个最佳接收位置，以后再打开电视机或改换频道时，就不再转动天线，只需扭动方向选择开关，就能找到一个合适的位置而达到正常接收。使用时不要把天线放在离墙壁或其它金属物太近的地方，否则会增加重影干扰。
总之，这种方向可调全频道室内天线，对于居住面狭窄，天线没有多大转动范围；距电视台又不太远的用户来说是比较适用的。如有需要者请看48页邮购消息。(郑国川)
