本文介绍的电平显示器有以下三个特点：
1．采用普通的6.3V小型白炽灯泡作显示元件亮度高，配以不同颜色的灯罩美观醒目，特别适合自制组合机等大型家用音响设备，有极佳的装饰性效果。
2．显示状态可以选择为连续式或阶梯式。连续式随输入电平的升高，点亮的灯泡依次增加，呈光柱态伸缩。阶梯式随输入电平的升高呈光点态跳跃，即后灯点燃时前灯熄灭。这种亮态很别致有神秘感，且这种方式节省电能。
3．线路板设计为双线插座连接式，显示器的形状和位置不受印制板的约束，可随意排列成横式、竖式、园式等各种方式。
线路原理简介

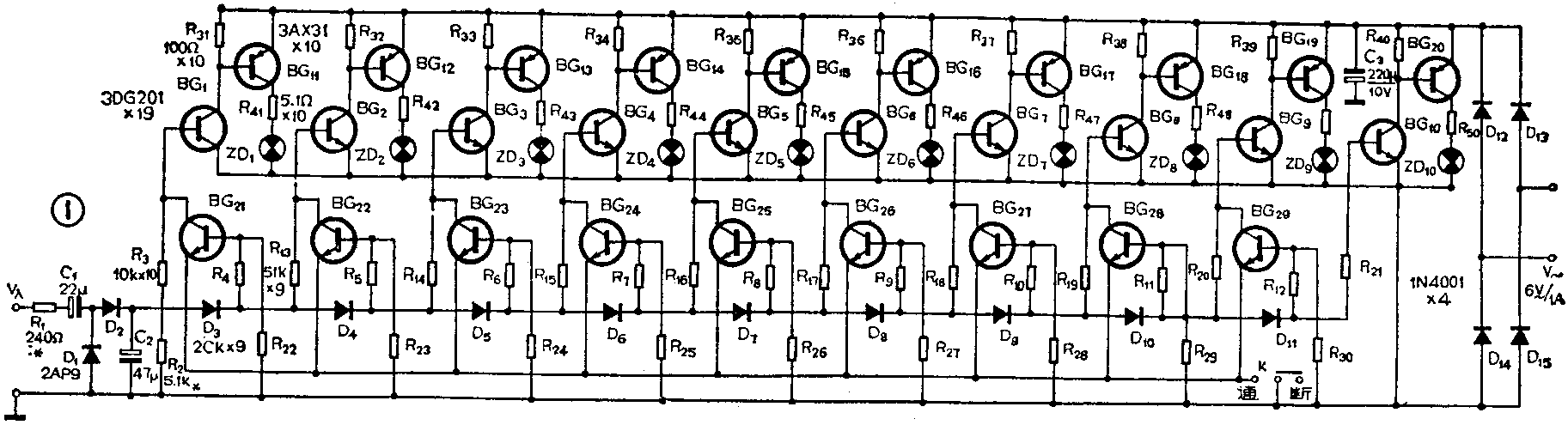

如图1所示，交流输入信号经R\(_{1}\)、C1藕合，D\(_{1}\)，D2倍压整流，C\(_{2}\)滤波，变成直流电压经R3加至BG\(_{1}\)基极，使BG1、RG\(_{11}\)导通ZD1点亮。此时因K置于断路状态，BG\(_{21}\)～BG29的发射极悬空而不工作。当输入交流电压V\(_{入}\)不断增大时BG2～BG\(_{1}\)0及BG12～BG\(_{2}\)0依次导通，ZD2～ZD\(_{1}\)0依次点亮，相反，随着V入的减小ZD\(_{1}\)0～ZD1依次熄灭，结果，各灯组成一条光柱，随信号的强弱而增长或缩短。
如果将K置于接通位置，BG\(_{21}\)～BG29的发射极接地。当V\(_{入}\)增加时BG1、BG\(_{11}\)首先导通，ZD1点亮，V\(_{入}\)再稍稍增大BG2、BG\(_{12}\)及BG12同时导通。由于BG\(_{2}\)、BG12导通使ZD\(_{2}\)点亮。由于BG21导通，BG\(_{21}\)的集电极电流增大，使集电极（即BG1的基极）电压下降，由于BG\(_{1}\)基极电压下降，BG1截止，BG\(_{11}\)也截止。ZD1熄灭。同理当V\(_{入}\)不断增大时，总是后面一个灯泡点亮前面一个灯泡熄灭。相反，V入减小时就会前面一个灯泡点亮后面一个熄灭，形成跳跃的光点状态。
元器件选择
本电路对元器件无特殊要求。BG\(_{1}\)～BG10，BG\(_{21}\)～BG29可选用小功率NPN硅管3DG、3DX型，BG\(_{11}\)～BG21由于工作在开关状态，也可选用小功率的PNP管，如3AX、3CG、3CX系列。二极管D\(_{3}\)～D11可使用2CK型管，也可使用3DG型三极管的e、b结。D\(_{1}\)、D2可使用2AP9锗二极管。小灯泡ZD\(_{1}\)～ZD10可使用普通的6.3V指示灯泡，其他2.5V～12V的小型指示灯泡也可使用，但要相应地改变电源电压。使用交流供电时D\(_{12}\)～D15的选择要依据所用指示灯的参数而定。例如使用12V，50mA的灯泡，这时总的直流供电电流I\(_{max}\)≤0.5A，因此可选用IN400系列（Imax=1A）。如果总的直流供电电流大于1.5A，则应改用IN5400系列（I\(_{max}\)=3A），其它阻容元件数值参考图1标注值。
制作

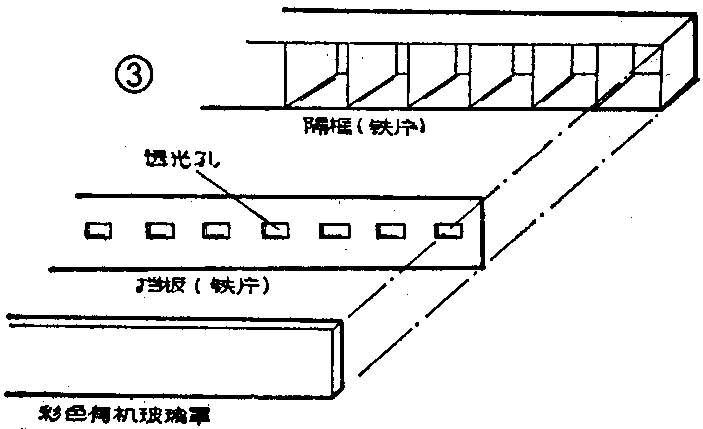

该显示电路的印板图见图2。如果元器件质量较好，焊接无误，接上电源即可正常工作，无须复杂的调试。不过有一点应注意：由于使用白炽灯作为显示器件电流较大，电源变压器要有一定的功率储备。所有的灯都点亮时电压下跌不应超过25％。其次，该电路只需调整R\(_{1}\)，使扩音设备满功率输出时ZD10刚好点亮。改变R\(_{2}\)，C2的值可改变显示时间常数。如果感到灯泡的闪烁跟不上音乐节奏的变化，可减小R\(_{2}\)的值，反之可加大R2。ZD\(_{1}\)～ZD10小灯泡可排列成任意形状，采用配带彩色灯罩的灯泡最方便。如手头只有白炽灯泡，可以参照图3自己制作一个“灯罩”。隔框用铁皮制作，档板也用不透光的板料制作，再用有颜色的有机玻璃制作一个罩。当然，上述隔框可以制作成各种形状，根据音响设备的具体情况而定。(北京师范大学 赵九泷)
