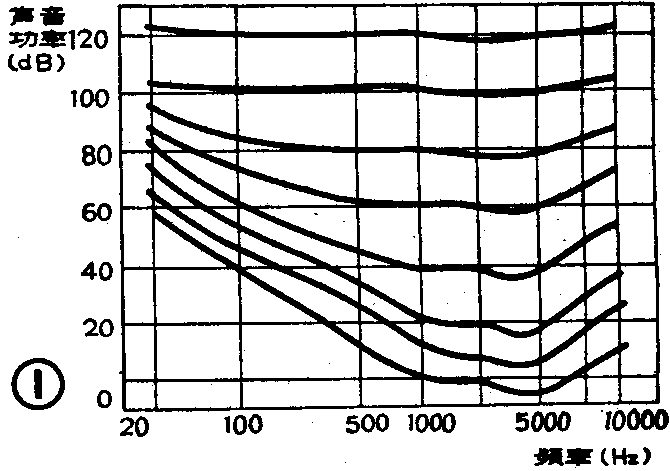

大家都有这样的体会，小音量情况下，用录音机放送音乐节目时会感到低音明显不足，高音也不够味道。这是由于人耳对低音和高音的灵敏度比中音低的缘故。这种现象音量越小越严重。图1是等响度曲线。最下面一条曲线表示小音量时的等响度线，可以看出100Hz的声音要达到与1000Hz相同的响度，声功率需要提高40dB。高音也是这样，10KHz的声音欲达到与1000Hz相同的响度，声功率也要大幅度提高。随着音量的增加，曲线越来越直。这说明在大音量情况下，相同音量时各种频率的响度接近相同。

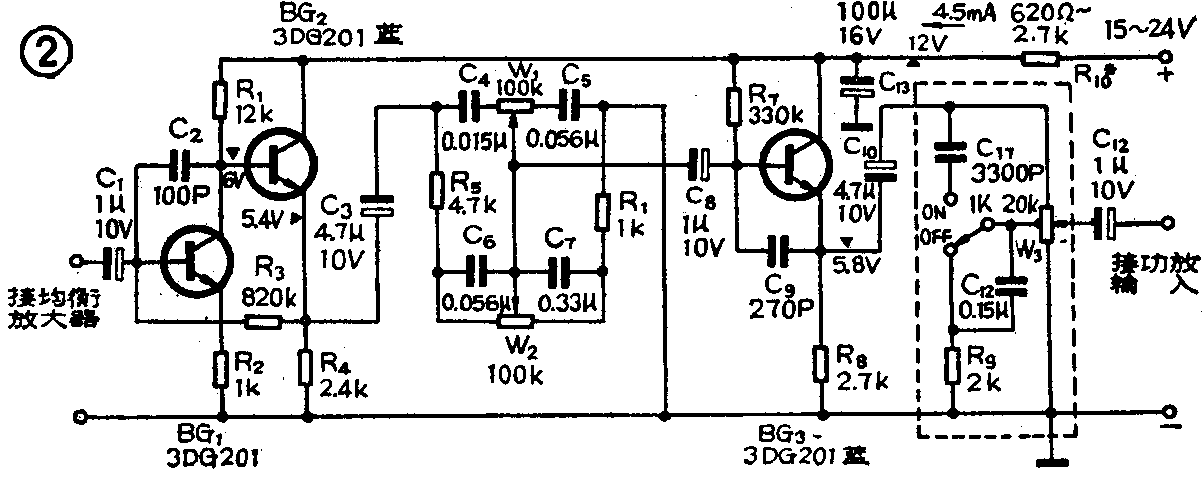

图2介绍一种具有响度补偿的音调控制网络，可以接在各种录音机上，实现小音量情况下提升高、低音的作用。
这个电路的简单工作原理是这样的：为弥补音调网络的衰耗，设一级放大器（（BG\(_{1}\)），其增益约20dB。BG2、BG\(_{3}\)是射级跟随器，起阻抗变换作用。C4、C\(_{5}\)、C6、C\(_{7}\)、R5、R\(_{6}\)、W1、W\(_{2}\)共同组成音调网络。对高、低音均有14dB的提升作用。电路中虚线框内C11、C\(_{12}\)、R9、W\(_{3}\)共同组成响度补偿网络。拨动开关位于ON的位置时，如果W3的滑动臂处于固定抽头下面，中音受到C\(_{12}\)、R9 的旁路作用而衰减，而C\(_{12}\)、R9对低音的衰减作用比中音小得多，故低音相对中音提升了。另外，C\(_{11}\)对高音的容抗很小（相对中音而言），使得固定抽头上面的并联阻抗减小，因此相对说高音也比中音得到提升。从而起到小音量补偿高低音的作用。随着音量的增加，电位器W3的滑动臂到达固定抽头的上面。C\(_{11}\)、C12、R\(_{9}\)对高、中、低音都不能起到旁路作用，因此响度补偿也就自动失去了作用。当K1拨向OFF位置，时响度补偿网络中的C\(_{11}\)开路，C12被短路，这个位置适宜听语言节目。
该电路使用时，其输入端接到录音机均衡放大器的输出端，它的输出端接到功率放大器输入端。用在收音机上可把它安排在检波（鉴频）与低放两级之间。由于该电路有6dB的净增益，而且有射随器起阻抗变换作用，故对原整机电路无任何不良影响。
制作时三只晶体管均选用3DG201塑封管。其于元件也要求不高。W\(_{3}\)选用上海无线电12厂生产的WH171～175系列合成碳膜电位器。如果配在立体声录音机中，要用两套图2所示的电路、W3选用WH173-0.160.16-20KΩ;20KΩ-\(\frac{x}{x}\)-25ZS－13型，173-3B表示双轴双连带固定抽头；0.16表示功率为0.16W；20KΩ表代阻值；x表示线性；25ZS表示柄长25mm；13表示两层电位器引线的距离为13mm，这是一种套轴电位器，左右声道既可同步调节，又可分别调节，柄端可安放大小两个旋钮。音调电位器可选用WH172-0.16;0.16-\(\frac{100KΩ}{100KΩ}\)-x;x-25ZS-13型。其中172-2B表示同轴双连，其余符号的含意可类推。

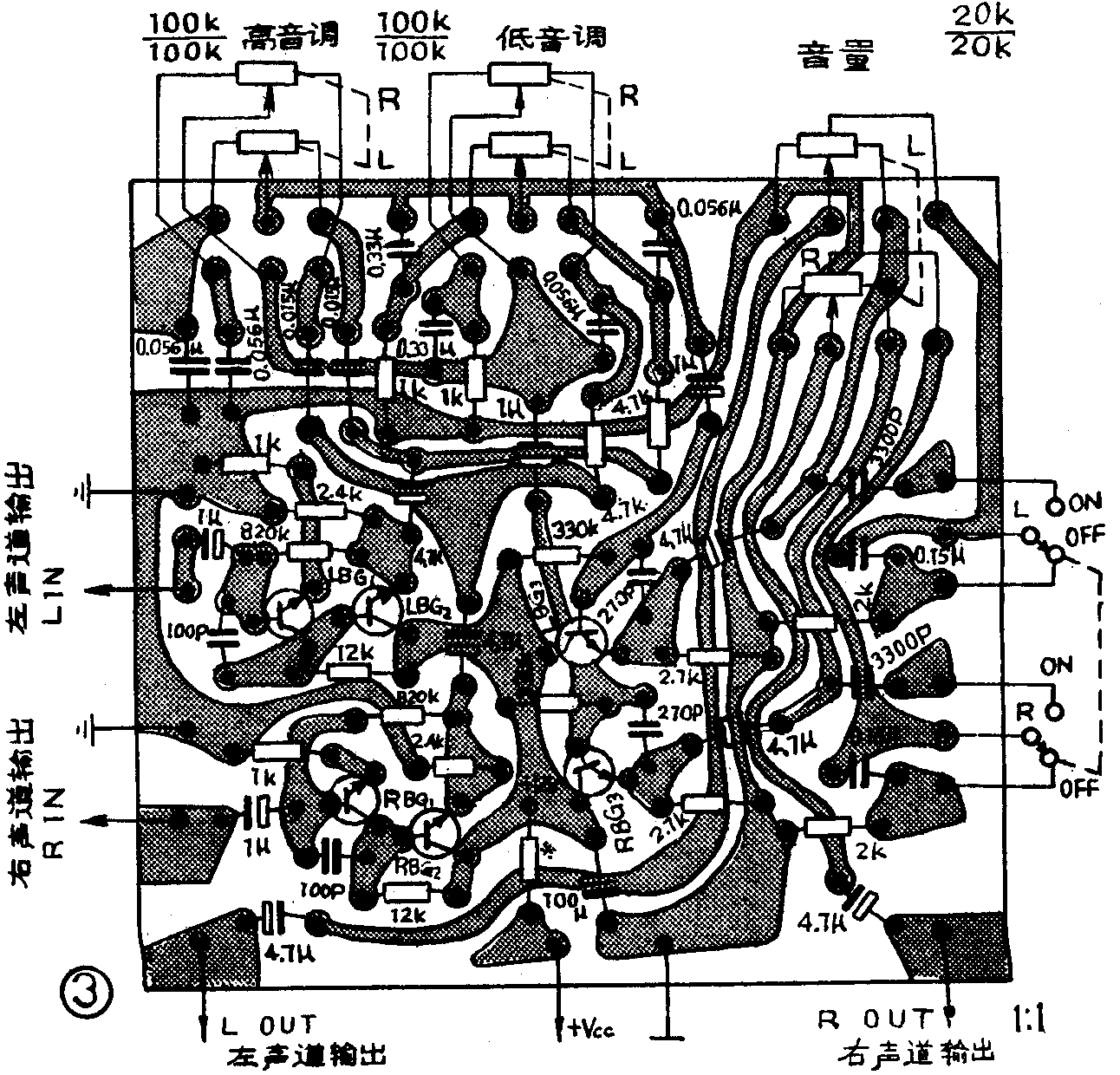

该电路的电源电压可由R\(_{1}\)0调节到12V左右。图3是用在双通道录音机上的印制板图，供制作时参考。（徐森 言国强）
