本文介绍一种曝光定时器，曝光时间从1～30秒连续可调，能自动控制灯泡曝光时间。由于采用时基集成电路，定时十分精确。本电路还设置手控开关，使用十分方便。

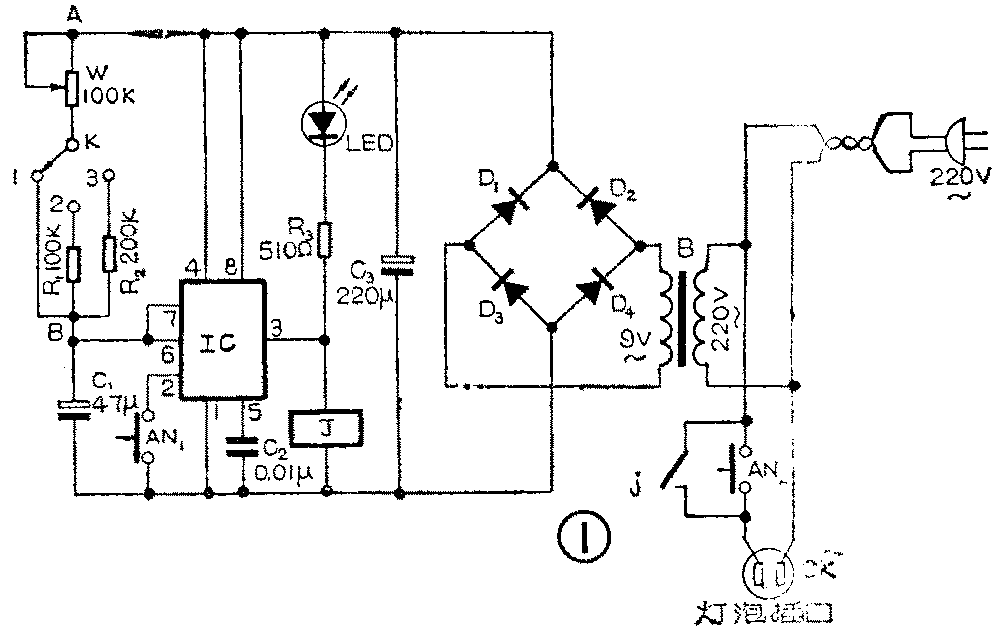

定时器电路见图①，时基集成电路IC和电位器W、电容C\(_{1}\)组成单稳态电路。平时电路处于复位状态，③脚输出低电平，继电器J不动作，插在插孔CK的曝光灯泡因无电不发光。这时红色发光二极管LED发光，可照亮定时器W的刻度盘。此时时基电路内部放电管导通，电容C1被短路无法充电。
如需曝光，只要将W调到所需时间，按一下按钮AN\(_{1}\)，灯泡就按规定时间进行曝光，工作原理是：按一下AN1，使电路低电平触发端②脚得到一个负脉冲，电路翻转进入暂态。这时③脚输出高电平，继电器J动作j接点吸合，CK插孔接入220伏交流电，灯泡发光。LED熄灭表示曝光开始。此时电路内部放电管截止，电容C1通过W开始充电，使得⑥脚即阈值输入端电位不断上升，当电位大于电源电压2／3时，电路翻转复位，③脚恢复低电平，电路回复到原先状态，曝光结束。由于电路暂态时间（即曝光时间）只与电路参数W和C\(_{1}\)有关，所以曝光时间可做得十分精确。AN2是手控按钮，按下AN\(_{2}\)，灯即亮，曝光时间由手控制。

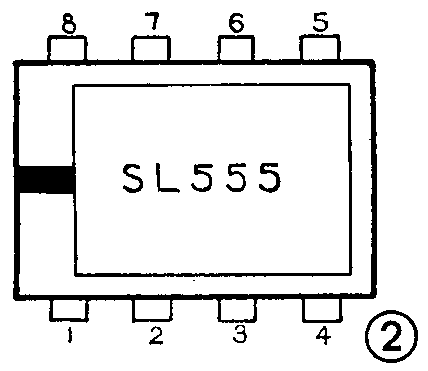

时基电路IC可用上海半导体器件十六厂生产的SL555时基电路，SL555是双列直插陶瓷封装，当印章正放见图②，左下角为第①脚，管脚序号逆时针方向排列。IC也可用上海元件五厂生产的5G1555，5G1555有陶瓷双列和金属圆管两种封装形式，若采用金属圆管封装则需要更改部分印刷电路板图。
D\(_{1}\)～D4可用1N4001塑封二极管或2CP6型等硅二极管。LED为红色发光二极管。电源变压器可用收录机用的小型9伏变压器。J为JRX—13F小型继电器，选用线圈电阻300欧姆那种。W一定要用线性（X型）电位器, 其它元件无特殊要求。

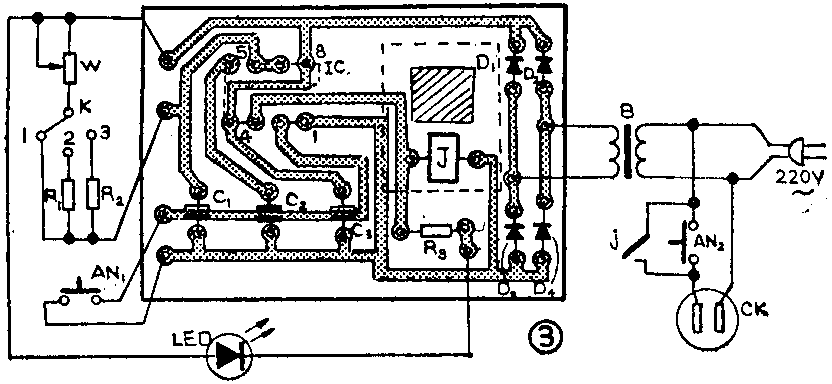

图3是本机印刷电路板图（已缩小）。
定时器的曝光时间可由公式：t=1.1W·C\(_{1}\)求得（C1单位用微法，W单位用兆欧）。但由于标称数值与实际容量（或阻值）之间有一定误差，特别是C\(_{1}\)的漏电流影响，计算值和实际值有较大误差，所以定时刻度最好通过实验来标定。具体步骤：先不接W，在电路A、B两点间接一个几百千欧的可变电阻器，调整一次可变电阻器，曝光一次，并对照钟表计时，把可变电阻器调到适当值，使曝光时间正好在10秒钟。折下可变电阻器用万用表量出其阻值，此阻值大小即为电位器W和电阻R1的值，R\(_{2}\)应为此阻值的两倍。我在实验时正好100K获得10秒定时，所以取W为100K，R1=W=100K，R\(_{2}\)=2R1＝200K。然后在W度盘上十等分，每一等分即为1秒定时。如果量出阻值为非标称值，可取比此值略大的标称值作为W的阻值，但R\(_{1}\)仍为测量值，R2=2R\(_{1}\)。如实验测得125K获得10秒定时，W就用150K线性电位器，但R1仍取125K（可用几个电阻串并联获得），R\(_{2}\)=2R1=250K。然后在W度盘0～125K间十等分，每一等分表示1秒，125K～150K间空着不用。这样当K拨在位置1上，调W可获得1～10秒定时；当K拨在位置2上，调W可获11～20秒定时；当K置于位置3时，可得到21～30秒定时。一般印放照片有30秒已足够。如需时间再长些可用手控按钮AN\(_{2}\)。采用这种实验方法确定W刻度，虽然刻度上标注的每一秒钟与标准时间相比有一定误差，但刻度上每秒与每秒之间都能保持均等关系，这已能满足暗房技术要求。此机安装时不设电源开关，不用时只要拔去电源插头即可。(陈有卿)
