介绍几个小仪器

在修理晶体管收音机时，如果手头有些小仪器，这就会给修理工作带来方便。这里，我们向初学者介绍价格较便宜、使用方便的XGD—A型信号发生器、GX型故障寻迹器及SD－1多路输出整流器。这几种小仪器我们已组织函售，如读者有需要可见48页函购消息。

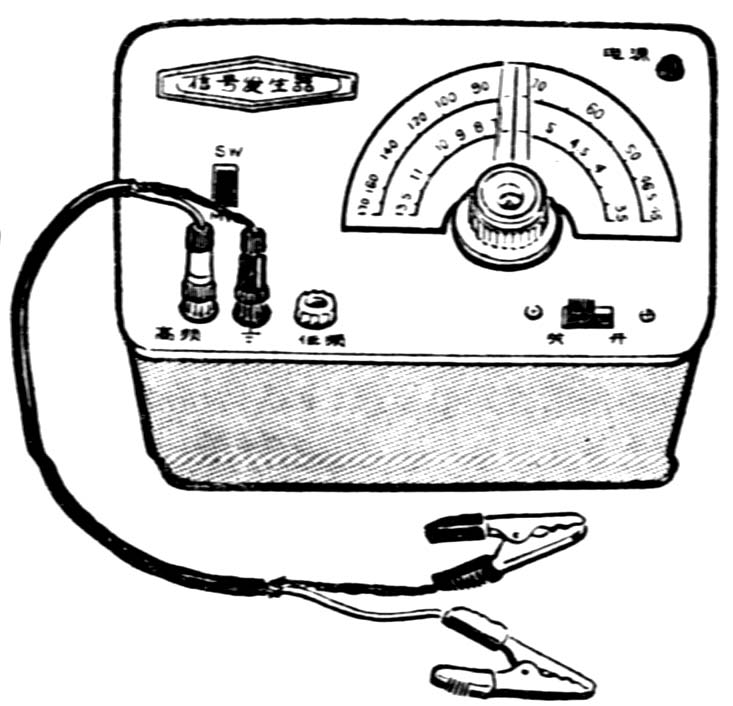

此仪器外形见44页附图。它是调试修理收、录、扩音机和放大器的专用仪器，有多种信号输出：中频465KHz；音频1000Hz；中波段450～1700KHZ，短波段3.5～13.5MHz。经调幅后高频信号连续可调，并配有输出插孔。随机带有输出电缆一根，配套使用。电源使用五号电池两节。

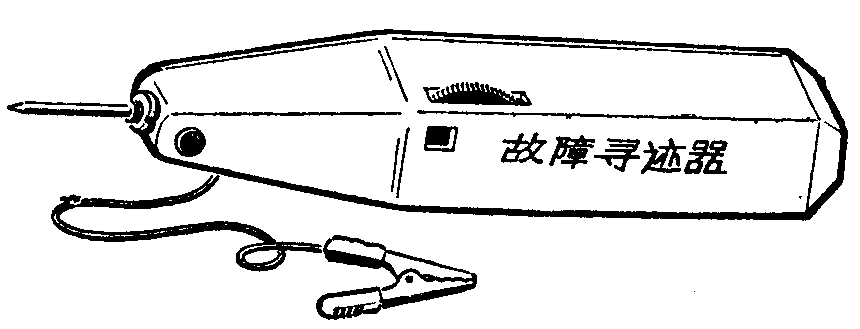

此仪器外形见附图。它专用于修理各种收音机、录音机等放大器，能快速、准确判断故障所在。

使用此仪器时，先开启电源（该开关和音量控制器相连），此时指示灯发光，即可使用。将仪器鳄鱼夹和待查机地线相连，并开启待查机电源，将两者音量开关都开至最大位置。然后把寻迹器探针分别触及各输出端，当触及到某一级时耳机中有信号，即该级和该级以前各级为正常。

此整流器外形见下图。输出电流为250毫安。此整流器适用于各种计算器、收音机、录音机、闪光灯以及各种使用3～12伏干电池的电器及玩具。它有六种不同电压输出：3、4.5、6、7.5、9、12伏。

在使用此电源前，先把面板左边的指针指向所需的电压。如使用的电器插孔上的正、负极性与整流器输出插头上的极性相反时，可调整右方的旋钮，使之极性相符。（陈初）
