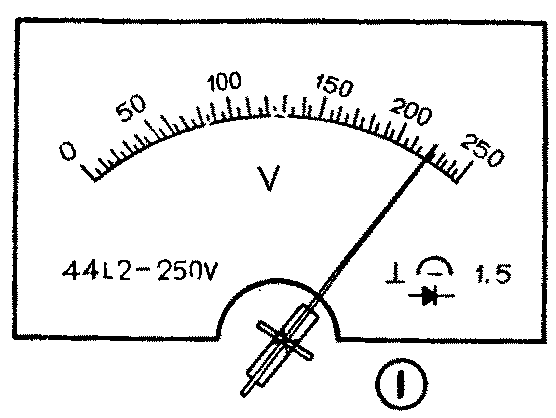

常用的磁电式电表，读数指示均从零开始，再递升到满度值，图1就是一般电表的刻度。单用这种电表测量电压时还可以，如果在某些特殊场合，例如用来指示市电电网电压的波动大小时，就显得不方便了。这是因为市电电压常是在某一个很小的范围内波动，采用一般型表头作指示时，很大一部分量程空闲着没有用，而表针只在一个小范围内摆动又很难使读数更精确一些。

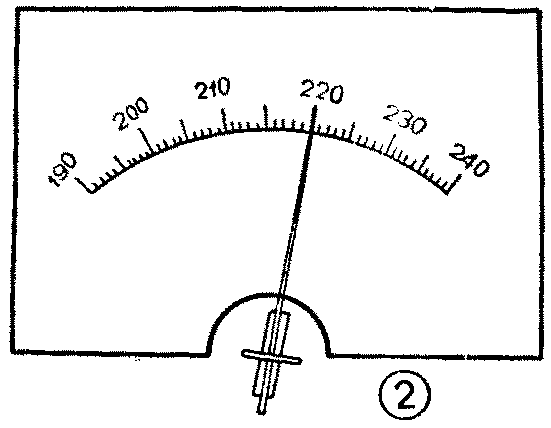

浙江平阳光电仪表厂生产了一种能使读数展宽的电表，它能使市电220伏的指示读数加以展宽，很容易地读出220V±1V的数值，并能估读出1伏以下的变化。图2是采取扩展手段后的表头刻度图，可以看出，它删去了电表原来刻度的头和尾，即删去了0～180V及240～250V的不用的两段指示刻度，而将190～240V的刻度展宽了。

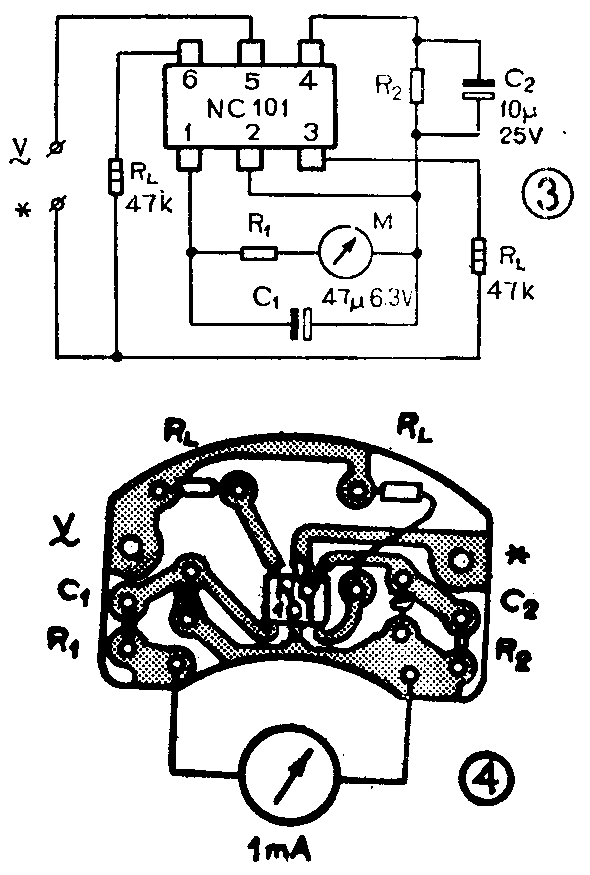

为了达到展宽的目的，如图3所示，采用了一块NC101专用集成电路和几只电阻、电容，被测电压从图中V～处输入，从表头M上就能读出扩展后的读数。图4为图3的印刷电路板。如果被测电压为190～240V，则R\(_{1}\)可选1.5KΩ左右，R2可选6.2KΩ左右。适当调节R\(_{1}\)、R2阻值，可使电表的指示值展宽到需要值，例如调节到170～250V，或者是180V～240V、190V～230V等。调节R\(_{2}\)阻值，可改变起点电压值，比如160V起步或是180V起步。
图中M选用灵敏度为1mA的表头。电表内阻为175Ω。R\(_{L}\)选2W、47KΩ的金属膜电阻。R1、R\(_{2}\)可先选用电位器，待调到合适数值后再换成14W的同阻值的电阻。 （张茂良）
