无键电子琴

一般的电子琴都需要有结构复杂的琴键，使业余爱好者在实际制作时遇到不少困难。本文向读者介绍一台无键电子琴，它的特点是省掉了传统的琴键，只要用手指触到音阶位置，电子琴就会发出相应的声音。

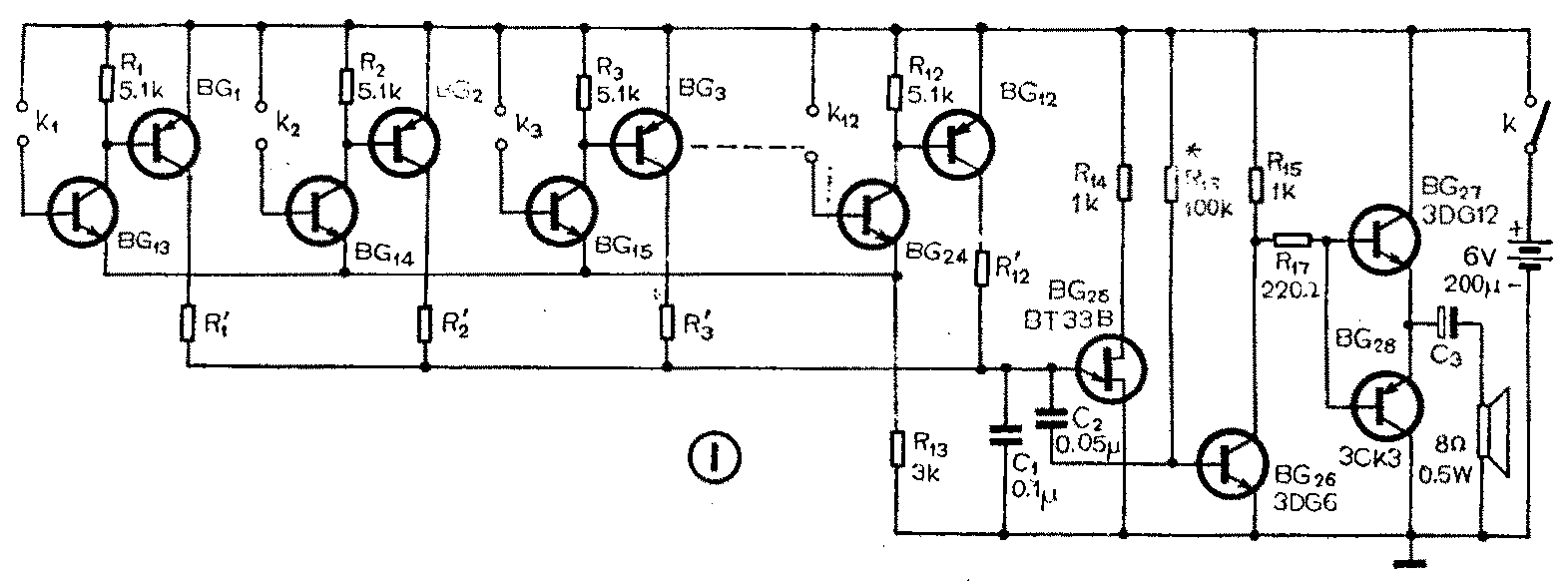

图1为无键电子琴的电路图。图中单结晶体管BG\(_{25}\)连接成音频振荡器。三极管BG26～BG\(_{28}\)组成音频放大器。C1是确定音频频率的电容，C\(_{2}\)是耦合电容。当C1容量确定之后，电子琴的音阶则只通过R＇\(_{1}\)－R＇1212个电阻来调整，这12个音阶电阻可叫做音阶电阻，不同的音阶电阻值对应不同的振荡频率，也就是说对应不同的音阶。图中R\(_{13}\)是限流电阻。

平时，12个音阶电阻上面的三极管BG\(_{1}\)～BG12均处于截止状态，所以R＇\(_{1}\)～R＇12等于断路，音频振荡器不起振（BG\(_{13}\)～BG24不导通）。当手指触摸K\(_{1}\)时，BG13得到微弱的基极电流，这一电流足以使BG\(_{13}\)导通，于是BG1饱和导通，这就等于将R＇\(_{1}\)上端通过BG1接到电源的正极。于是BG\(_{25}\)产生振荡。音频信号经放大后，从扬声器中就会发出声音。其它音阶触点K2～K\(_{12}\)的工作过程与K1相同。显然，只要R＇\(_{1}\)～R＇12按一定规律取不同的阻值，电子琴就可以产生出所要求的音阶。

图2是电子琴的印刷电路板。K\(_{1}\)～K12相当于12个琴键，制作成触摸形式。

BG\(_{1}\)～BG12采用β≈100～150的3CG21型三极管。BG\(_{13}\)～BG24采用β≈80～120的3DG6型三极管。这24只三极管要求漏电流要较小。用万用表R×10K档测管子的ec极电阻时，表针应基本不动。注意:测3DG型管子时万用表负表笔接C极，测3CG型管子时正表笔接C极。

BG\(_{25}\)采用BT33B或BT35单结晶体管。BG26采用β≈80～100的3DG6三极管。BG\(_{27}\)采用3DG12，BG28采用3CK型三极管，这两只管子的β值相近即可。

电路组装好以后，先调R\(_{16}\)使BG27发射极对地电位为3伏左右，然后调R＇\(_{1}\)～R＇12的阻值。将K\(_{1}\)短接，10K电位器串一只12KΩ的电阻代替R＇1焊入电路，边吹口琴的5·音边调电位器，直到电子琴的扬声器中发出的声音与琴声相同为止。然后将电位器焊下来，测量其电阻值，用一个等值电阻焊上即可。其它音的调试方法与此相同，只不过在调试R＇\(_{5}\)～R＇12时电位器不串12K电阻，直接用10K电位器即可，因为这时音阶电阻阻值约在6～10K之间。音阶电阻调好以后，要依次接K\(_{1}\)～K12演奏一下，连续起来听一听5·6·1 2 3 4 5 6 7 1· 2·这几个音的质量。如果有不正的音可再细调一下。

无键电子琴在演奏时手不能太湿。如果手上有水，要擦干再奏。手也不能太干，如果太干，应先洗一下手擦干后再演奏。（常光宇）
