问：有一台天虹牌14英寸彩色电视机开机后无光。经检查发现负载电流很大，用万用表测量行输出管Q\(_{4}\)04（2SD869）的集—发间电阻很小。这是否说明Q404已击穿损坏？
答：由于2SD869是一种硅大功率三极管和阻尼二极管封装在一个管壳内的行输出——阻尼复合管，因此用万用表测其好坏的方法与测普通行管有一定差别。要判别2SD869的c、e极（已包括阻尼管）和b、c极是否击穿或断路，可以用万用表R×1档分别测量c．e间和b．c间的正、反向电阻。一般反向电阻应近于无穷大，正向电阻约为10欧。如果测出反向电阻较小或很小，说明管子已受损或击穿。若测得正向电阻偏大或很大，则表明阻尼和输出管中有一个或两个都已损坏。测量时，万用表的表笔可不分正负地任意与c．e或b．c接触，测出电阻值后将表笔反向再测一下即可，不必按步骤。因为两次测量结果必有一次是∞，另一次为10欧，只要有一次偏差较大，就说明管子有毛病。可见，方法很简便。（王德沅）
问：有一台电视机，显象管型号为31SX4B在玻壳涂石墨层上方有一条宽2mm，长50mm的亮带，使用一年之后，这条亮带延长成360°一圈，并且颜色也发生变化，请问这是什么原因？
答：此现象是由于显象管玻壳内表面蒸涂的铝膜太薄所造成的。至于光带变色，则可能是管内零部件放气或消气剂吸收放出的气体，改变了光的透射率，因而形成变了颜色的光带，此管如果长期使用下去，显象管的阳极上的高压就不易加上，而造成荧光屏中心头面积发黑，影响正常收看。（朱家林）
问：一台匈牙利TA3231型黑白电视机, 突然无光、无声。测量行输出电子管PL\(_{5}\)04的屏流为250mA（正常时约为130mA）。分析是由行输出电路有关元件损坏引起的，但是手头没有同型号的元件逐个代换检查，请问应怎样正确判断故障的部位？如何解决？

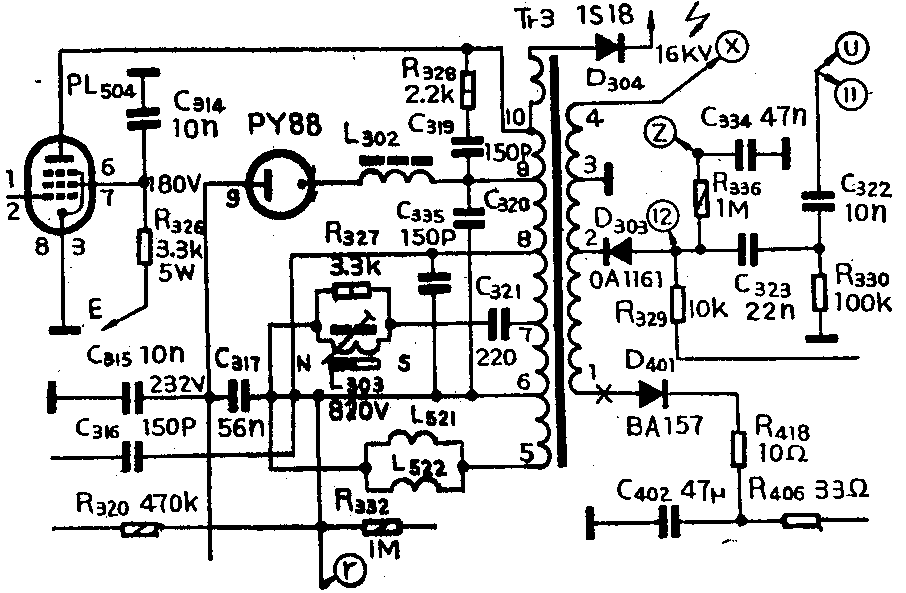

答：在一般情况下，这种故障是由高压硅堆、低压整流二极管、高压包、低压包、行偏转线圈短路造成的，有关电路如图所示。具体判别方法如下：（1）用万用表监测PL\(_{5}\)04的屏流，用刀刻印刷电路板的方法，断开低压整流二极管D401（图中X处），如果屏流降到150mA以下，则证明是D\(_{4}\)01损坏，可用电流大于100mA，反压大于300V的国产2CZ、2CP系列二极管代换。如果屏流无变化，应重新接好断开之处，再作下一步检查。（2）拔下显象管的高压插头，如果屏流降到150mA以下，则证明是高压硅堆损坏，损坏的高压硅堆可用国产20KV的硅堆代换；如果屏流没有变化，再检查行偏转线圈是否短路。（3）把偏转线圈的插头从底板上拔下来，这时，行输出电路不工作，屏流为零，可用场偏转线圈代替行偏转线圈，用二根导线把场偏转线圈接入电路即可。如果屏流降到150mA以下，则证明是行偏转线圈有局部短路现象，如果把短路部位作绝缘处理，一般情况下还是可以使用的。如果屏流无变化，再检查高压包是否短路。（4）把行输出变压器从底板上拆下，取下高压包，再接入电路中，如果这时屏流降到150mA以下，则证明是高压包短路，高压包可用国产16、19英寸的高压包代换。如果屏流仍无变化，一般情况就可确定是低压包短路了，低压包短路后，可按本刊1982年12期提供的数据绕制。
这种判断故障的方法也适用于匈牙利TA5204型、TA5203型黑白电视机的同类故障检修。（王浩）
问：VHS大\(\frac{1}{2}\)英寸磁带录象机音频磁迹有单声道和双声道之分，它们在录制磁带节目或放象放音时能互换吗？
答：VHS大\(\frac{1}{2}\)英寸磁带录象机的音频磁迹不论是单声道还是双声道，它们与视频磁迹的间隔都是0.15mm，单声道磁迹比较宽为1mm宽度；双声道磁迹则比较窄，每声道各占0.35mm宽度，而且彼此之间留有0.3mm间隔。从上数字看单声道磁迹宽度正好等于双声道磁迹加它们之间的间隔。因此它们在录制磁带节目或放象放音时完全能够互换。（靳连生）
问：一台天虹牌14英寸电视机的行输出管BU408D损坏，现买不到此种型号的管子，请问能否用国产管代换？
答：BU408D可用国产大功率管3DD15C、3DD12B代换，但是在代换时必须在三极管C、E极之间加一只阻尼二极管2CN1。另外，如果有条件也可以到广州买进口管BU406D、BU407D代换。（陈明）
问：我们地区许多人都在制作收录机的外接音箱。我也买了两只10英寸15瓦8欧姆大口径扬声器做成音箱，接到收录机外接扬声器插口上，声音反而比原来小，不知道为什么？
答：许多收录机用户为了改善立体声收录机的效果，都喜欢外接两只音箱。外接扬声器之后声音变小，一般都是因为外接扬声器阻抗与原机输出阻抗不匹配或是收录机输出功率太小造成的。
收录机的扬声器得到的音频功率可用下式表示：P=V\(^{2}\)／R，P是扬声器得到的音频功率，V是扬声器两个接线端上的音频电压，R是扬声器的标称阻抗。便携式收录机一般输出功率都是比较小的，为了使扬声器上得到尽可能多的音频功率，往往采用4Ω甚至2.5Ω的扬声器。假设功放电路输出3V电压，根据前述公式，2.5Ω扬声器得到3.6W音频功率，而8Ω扬声器上只得到1.1W音频功率。因此8Ω扬声器的声音肯定比2.5Ω扬声器要小。另外，便携式收录机考虑电池供电，直流电压均设计得比较低，音频输出功率本来就不大（多为2～3W），用这么小的功率推动大口径扬声器是“小马拉大车”当然声音要小了。因此外接扬声器时一定要注意阻抗匹配，还要注意外接扬声器标称功率与收录机输出功率之间的关系。表1、表2列出了这种关系。
其中P\(_{机}\)表示机内功放电路的输出功率，P扬表示扬声器的标称阻抗。从表1、表2看出只有收录机输出功率与扬声器标称功率相同时才能正常工作。如果因为收录机输出功率小而造成音轻可以在收录机与外接扬声器之间加入一个扩音机，这样就能使大口径扬声器充分发挥作用了。（徐森）
问：国产录音机的磁头有单声道、立体声两种形式，在调整方位角时各应注意什么？
答：调整磁头方位角一般用录有6.3kHz、8kHz或10kHz音频信号的方位角校准磁带进行放音，在外接扬声器插座（阻抗一般为4～8Ω）、外接耳机插座（阻抗一般为8～32Ω）或线路输出插座（阻抗一般为47～100kΩ）里接上相应的负载电阻。用示波器或电子管电压表监视负载上的输出。
1．单声道磁头方位角的调整。用不带磁性的无感螺丝刀调整磁头方位角校准螺钉（套有弹簧的螺钉，在磁带盒座的正面对准校准螺钉的部位往往开有小孔），使得示波器或电压表上的指示值为最大。如果在最大输出电平附近有几个高峰，则要调到其中最高的一个高峰处。

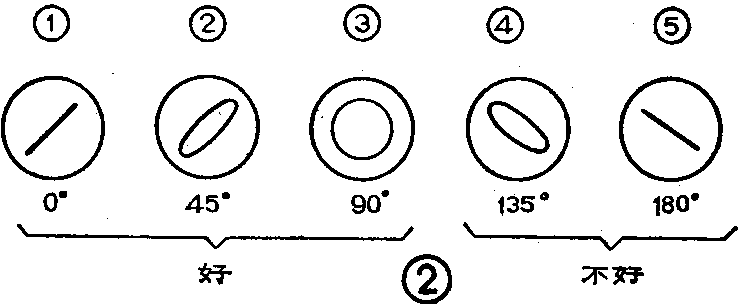

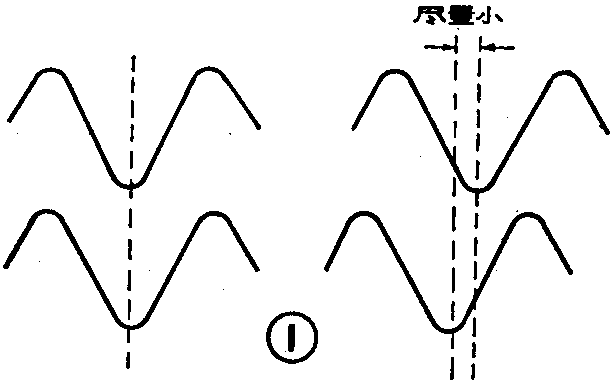

2．立体声磁头方位角的调整。在左右声道的输出端接上相同的负载。调整方位角校准螺钉，使左右声道的输出电平都为最大值，且两声道的输出电平差为最小值（一般要求限制在0.5dB以内）。同时要使左右声道输出信号的相位差也为最小值。相位差可用示波器来进行检查。将左右声道的输出分别接到双踪示波器两个通道的输入端，将示波器的显示调在“交替”状态，同时观察左右声道的输出，波形如附图1所示。如果没有双踪示波器，也可用普通示波器来观察。将左右声道的输出分别接到Y、X输入端，适当调整Y、X放大器的增益，可得附图2的波形。波形①～⑤分别表示相位差Δ0°、45°（0°＜Δ90°，Δ在0～90°范围内变化，Δ大，波形越宽）、90°、135°（90°＜Δ80°)和180°的情况。调整方位角校准螺钉，在示波器屏幕上尽量得到①或②的波形。因为对于6.3kHz的测试信号来说，相位差Δ45°、90°、135°和180°时，相当于方位角偏差分别为3′37″、7′13″、10′50″和14′26″。可见，当Δ135°和180°时所对应的方位角偏差已经很大了。而对于同样的相位差Δ10kHz信号所对应的方位角偏差分别为2′16″、4′33″、6′49″和9′5″。比较这两组数据可以看出，对于相同的相位差来说，10kHz信号所对应的方位角偏差较小。因此调整立体声磁头方位角宜采用较高频率的测试带。（徐雅国）
问: 收录机输出功率为0.5W，能否带动2.5W的音箱？
答：输出功率较小的机器是能够带动功率较大的音箱（不能相差太大）的，只是由于推动功率不足，声音较小，不能发挥音箱的效果。而且一般为了尽可能加大输出，把音量开到尽头，此时机器已出现饱和失真，音质很差。最好是机器的最大输出功率和音箱承受的最大功率相当，这样放音效果较好。这里所指的音箱或扬声器所能承受的最大功率，是指扬声器达损坏边缘的输入功率，它比我国旧的扬声器标准中的标称功率（即扬声器上所标明的功率）实际上要大3～4倍以上，与新标准中的标称功率相近。 （尚文）
